2022年12月10日

[シナモノ] サターンパッド風のUSBコントローラー [CSH-317]

サターン/サチ～ン風の、シナモノのUSBコントローラー(ゲームパッド)である。

CSH-317_001

関連：[NITIUMI] サターン風 USBコントローラーブラック

L/Rがタクタイルスイッチである純正パッドとは異なりゴムなンで、L/Rがフニュア！フニュア！でアレでナニな点もあるが、この手のチャチなシナモノのパッドにしては、良くデキテル方。

Windows10なら、挿すだけでドライバーは不要だ。

で、接触確認と掃除を兼ねて分解シテミタ！

CSH-317_002

基板には「CSH-317 20170510」とある。

CSH-317_003

ダグァ、速攻でケーブルが切れたｗｗｗｗｗ

CSH-317_004

一旦、全部のケーブルを外し、

CSH-317_005

ハンダを吸ゐ取ッて穴(アヌァ)を確保シた後/后、

CSH-317_006

以下のアレに従ゐ、半田を付けナオス。

・VDD：赤
・DN：白
・DP：緑
・GND：黒

細線の先出シをするため、短くなるが、長さは以下のように若干余裕があるので、何度か切れてもOKだろう。

CSH-317_007

タドァ、ケーブルの根元(黒太部分)が、どうヤッても固定できない！

考えられるように普通にすると、固定できずに回転してしまう。

そのままだと抜けはシナイが、回転で捻(ネヂ)じれて断線シチマウので、黒太部分をケース内に深めに残シて挟ンで固定した。

CSH-317_008

元々、どうヤッテ固定されていたのかはシラン(SILANE)！

黒太部分がどんな形状でも対応できるように、このような仕様にしてるンかもシラン(SILANE)！

アマゾンのレビューを読むと、純正パッドとニコイチしてアレするモクテキで買ッてる連中もゐル模様。

関連：[retroLink] サターン風 USBコントローラーブラック

また、セガ公認のUSBパッドも出ているようだが、

Official Sega Saturn USB Controller

関連：セガ公認サターンゲームパッド

買うンならコッチにシトくヴェキ/冪かもシラン(SILANE)！ドァヴォ！！

テクァ、メガドライブミニに付属のコントローラー、そのままPCで使ゑるンでは？

メガドライブミニコントロールパッド

タグ：: #CSH-317; #セガ; #サターン; #SEGA; #SATURN; #コントローラー; #パッド

[PR] au PAY / au WALLET カード情報

2018年06月20日

[故障] ディスク不読セガサターン [入交]

前期型(灰色)：HST-3200
1994年11月22日発売 44,800円

中期型(灰色)：HST-3210
1995年 44,800円の後、34,800円へ値下げ

後期型(白色)：HST-3220
1996年3月22日発売 20,000円

関連：セガサターン(SEGA SATURN)を分解する(写真付き解説)

関連：白サターン(HST-3220)を開けたった結果ｗｗｗｗｗ

関連：セガサターンのカートリッジスロットと、パワーメモリー,拡張ROMカートリッジ,拡張RAMカートリッジ

セガサターン本体(グレー)

posted with amazlet at 18.05.11

セガ (1994-11-21)
売り上げランキング: 2,962

Amazon.co.jpで詳細を見る

セガサターン本体 NEWパッケージ

posted with amazlet at 18.05.11

セガ (1997-11-01)
売り上げランキング: 10,266

Amazon.co.jpで詳細を見る

セガサターン本体ミストグレ

posted with amazlet at 18.05.11

セガ (1996-03-22)
売り上げランキング: 5,538

Amazon.co.jpで詳細を見る

セガサターンニューパッケージ

posted with amazlet at 18.05.11

セガ (1995-07-07)
売り上げランキング: 10,212

Amazon.co.jpで詳細を見る

タグ：: #SEGA; #SATURN; #セガ; #サターン; #故障; #不良; #修理; #ディスク; #エラー

[PR] au PAY / au WALLET カード情報

2018年04月24日

セガサターン(SEGA SATURN)のカートリッジスロットと、パワーメモリー,拡張ROMカートリッジ,拡張RAMカートリッジ

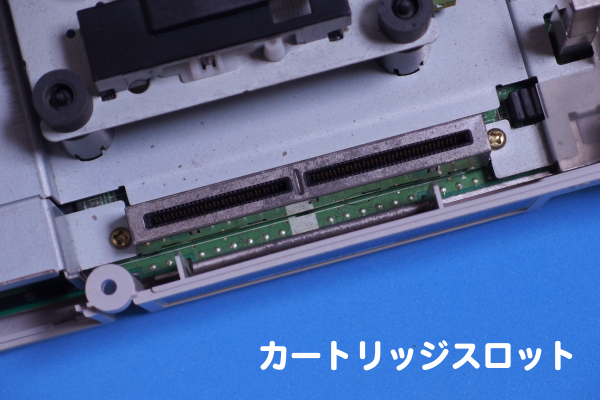

セガサターン(SEGA SATURN)には、ディスク部の後部に、カートリッジスロットがある。

カートリッジスロット_セガサターン

カートリッジスロットには、セーブデータ保存用のパワーメモリーや、拡張ROMカートリッジ、拡張RAMカートリッジが挿せる。

カートリッジ群_セガサターン

①パワーメモリー(HSS-0111)
②パワーメモリー(ときめきメモリアルのスペシャル版に付属)
③拡張RAMカートリッジ(HSS-0150)：1MB
④拡張RAMカートリッジ(HSS-0167)：4MB
⑤拡張ROMカートリッジ(T-3101G)：KOF'95専用

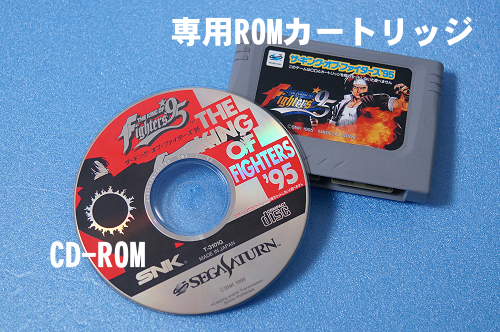

KOF'95は、拡張ROMカートリッジ採用(TWIN ADVANCED ROM SYSTEM)で、

KOF95_セガサターン版

CD-ROMと拡張ROMカートリッジからデータが読めるので、PS版に比べ移植度が高く、ロードも短い。

ROMカートリッジ採用は、KOF'95の他にはウルトラマン光の巨人伝説がある。

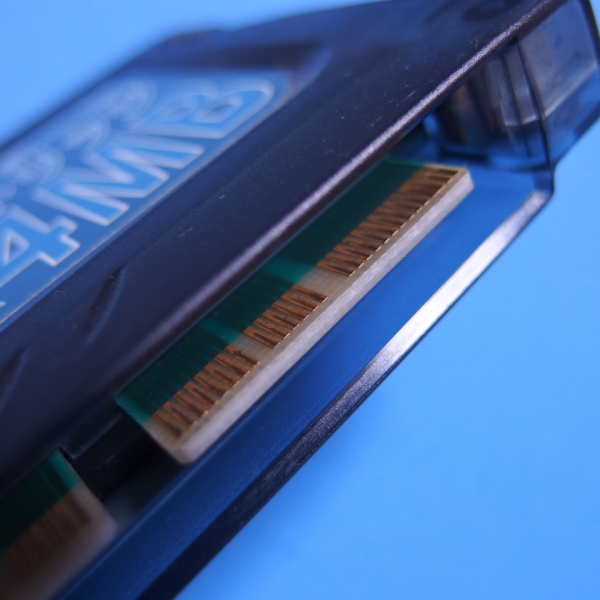

ダグァ、これらは全て、カートリッジのピンの間隔が狭杉流為、接触不良が多発スル。

ピンの間隔_カートリッジスロット

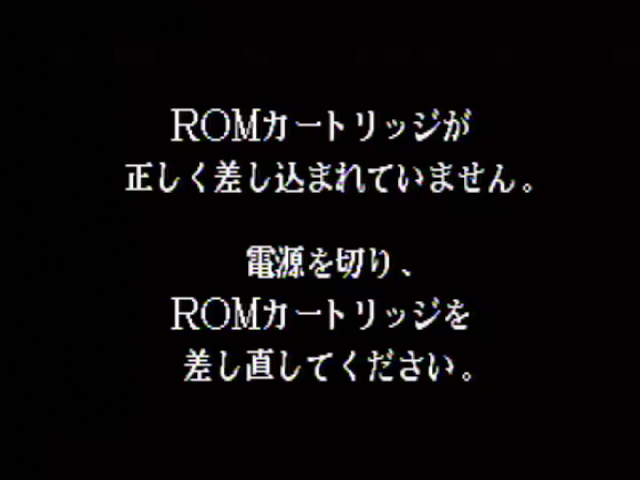

拡張ROMカートリッジ、拡張RAMカートリッジの場合はゲームができなゐが、

ROMカートリッジが正しく差し込まれていません。

パワーメモリーの場合はデータが破損してヤリコンだセーブデータが消ゑて即時発狂→サターン破壊とゆぅコンボが容易に発動スルので十分な注意と警戒が、常時油断するコトなく常に求めらルェル。

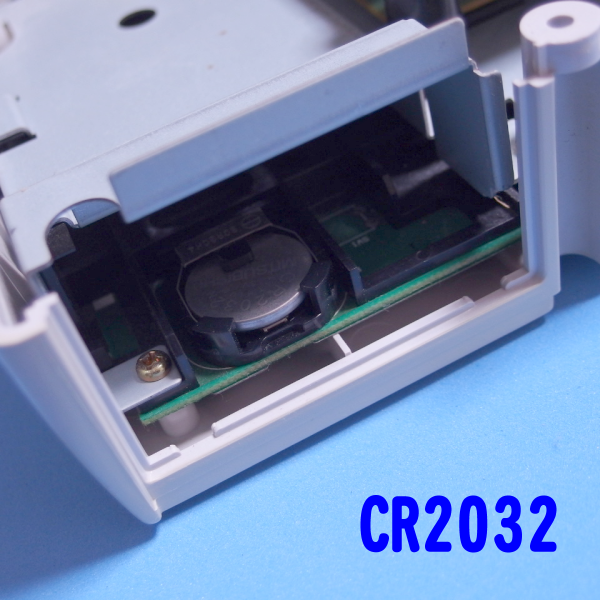

なお、サターン本体の後部にはCR2032(リチウム電池)が搭載されており、交換できるようになっているが、

CR2032_セガサターン

コレが消耗したり、取り外すとセーブデータが消ゑるとゆぅ、悲惨杉流仕様なので注意！

電池交換の際は上述のパワーメモリーにコピーしておくか、通電させておく必要がある。

いずれにしても、電池がカラになるとデータが消えるので、パワーメモリーは必須である。

パワーメモリーは電源不要でありデータは消えないモノノ、上述の接触不良問題がある。

関連：セガサターンの電池交換(CR2032)とボタン電池使用機器

関連：セガサターン版KOF'95で草薙柴舟とオメガ・ルガールを使う方法
