タグ:ReadyNAS



(2023年8月)

以下のハナシの追記事項。

RN214_LGB-4BNHEU3


関連:[Logitec] LGB-4BNHEU3/LHR-4BNHEU3を入手 [4ベイHDDケース]

関連:[NETGEAR] RN214でLGB-4BNHEU3をEDA500風に使う作戰 [Logitec]

ReadyNASのX-RAIDとFlex-RAIDは、親機だけ、子機だけと、個別には設定できヅ、親機+子機の全体での設定となる。

親機でX-RAIDを選択している環境で、子機にディスク4台を入れてeSATA接続すると、X-RAID環境下でのディスク4台、つまりRAID5が勝手に構築されてしまう。

親機と子機でRAIDを分けるには、Flex-RAIDを選択するしかない。

例えば、

・親機:RAID5(Flex-RAID)
・子機:JBOD(Flex-RAID)

といった感ヂで。

X-RAID(RAID5)からFlex-RAID(RAID5)への変更、およびその逆は一瞬で、データも保持される。

X-RAID→Flex-RAID

↑X-RAID→Flex-RAID

−−−−−

Flex-RAIDモード

高度な知識を持ったユーザーのみX-RAIDを無効にすることを推奨します。

X-RAIDを無効にすると、システムで複数のボリュームを作成できます。

但し、X-RAIDモードを無効にすると、インクリメンタル垂直拡張がサポートされなくなります。

−−−−−

Flex-RAID→X-RAID

↑Flex-RAID→X-RAID

−−−−−

X-RAIDモード

Flex-RAIDからX-RAIDへ切り替えようとしています。

これにより、自動拡張がが有効になります。

空きドライブは自動的に拡張に使用されます。

−−−−−

但し、Flex-RAIDはディスク拡張などが使えなくなるため、親機のRAID5の構成ドライブを容量の大きいモノに交換(=インクリメンタル垂直拡張)する場合は、一旦子機との接続を切り、X-RAIDにした後、ディスクを1ツ交換し再構築、
再構築完了後2台目を交換、再構築...再構築完了後3台目を交換、再構築...
再構築完了後4台目を交換、再構築と、全4台の交換を終えた後、X-RAIDからFlex-RAIDに変更し、子機を接続する必要があり、その膨大な再構築の間は、子機のデータは一切アクセスできないとオモワレるモノノ、
Flex-RAIDで組まれた子機をX-RAIDの親機に接続しても、サスガに子機のFlex-RAIDは残だろうッてコトで、アクセスは可能なのかはシラン(SILANE)けど、以下のナガレで検証シてみた。

親機がX-RAID(RAID5)の状態で、子機(未使用の4台を搭載)を接続する。

X-RAIDなので、子機の4台で勝手にRAID5が組まれ、再構築が開始される。

再構築中は破棄(DESTROY)不可だが、X-RAIDからにFlex-RAID変更した後だと、破棄可能。

その状態(Flex-RAID)で、子機でJBODを4ツ作成。

JBODの作成


その後、Flex-RAIDからX-RAIDに変更しようとしても、以下のMSGで変更不可!

複数のボリュームが存在するためこの操作を実行できません


てコトで、検証/懸賞/憲章/顕彰/健勝/腱鞘不可なのだが、此処で諦める/朗メル♪ワケにはゐかン!

子機の電源をオフにし、子機ロストが検知される前に、親機を再起動。

親機だけの状態で起動。

子機がないので、4ツのJBODは「RAID unknown」にナッテルが、

RAID unknown


この状態で、Flex-RAIDからX-RAIDに変更する(変更は一瞬でデータも保持)。

その後、親機の電源をオフにし、電源を入れた子機を接続、親機を起動させると...

X-RAIDが有効とナッテナゐ


X-RAIDが有効とナッテナゐ罠wwwww

# 子機のJBODは残ッてて、データも残存。

ムァ、こンなゐルィ〜ガル(illegal)は、許容されへンワナ!

子機を切った状態でX-RAIDを有効にし、ディスクを1本交換(=インクリメンタル垂直拡張)して再構築、その間に電源オフ、子機を接続して親機の電源をオンにすると、X-RAIDは無効になるだろうが、再構築は継続されるン?

eSATA接続時のフォーマットは、親機子機含め独自フォーマットであり、Win機等で読めない。

なので、単体使用のJBODであっても、ディスクを取り出してWin機にツナゐでも読めないし、LGB-4BNHEU3/LHR-4BNHEU3に入れたままでWin機とUSB接続しても読めない。

そういう意味でも、RN214とLGB-4BNHEU3/LHR-4BNHEU3の接続はeSATAではなくUSBとする方がデータ的には安全かもシレン/試練が、USB接続でも問題がある。

USB接続



USB接続の場合、温度が取れないなどの問題は以前に書いたが、

関連:[NETGEAR] RN214でLGB-4BNHEU3をEDA500風に使う作戰 [Logitec]

それ以外にも、認識の問題が多発する。

ディスク(同型式)を複数入れると認識されないモノが出てくる。

ディスクAとBを挿すと両方とも認識されない。

Bを別のスロット移動しても両方とも認識されない。

AだけにするとAは認識する。

BだけにするとBは認識する。

AとBをRN214でフォーマットした後、両方を挿すとBしか認識されない。

RN214でフォーマットしてるので、Win機でのフォーマットとの相性/哀翔ではナゐハヅ。

Win機でドライブレターを削除しても同様にダメ。

ディスク固有の問題なのかはシラン(SILANE)けど。

関連:ReadyNAS 104(RN10400)/214(RN214)の関連記事

関連:[NETGEAR] iSCSIを設定し、Windowsのディスクとして使う方法 [LUN]

関連:[NETGEAR] ReadyNAS104とApache,PHP,MySQL,phpMyAdmin,WordPress [ファイルサーバー]
[PR] au PAY / au WALLET カード 情報

このエントリーをはてなブックマークに追加 mixiチェック



(2023年8月)

前回の続き。

LGB-4BNHEU3_001


前回:[Logitec] LGB-4BNHEU3/LHR-4BNHEU3を入手 [4ベイHDDケース]

前面_LGB-4BNHEU3

↑前面

なお、頭3文字が違(チャ)うLHR-4BNHEU3はロジテック直販モデルだが、中身は同ヂ。

背面_LGB-4BNHEU3

↑背面

端子_LGB-4BNHEU3

↑端子

内部_LGB-4BNHEU3

↑内部

ディスク挿入後_LGB-4BNHEU3

↑ディスク挿入後

このディスク挿入後、金属板で前から押さえて完了。

以後、親機/子機と記す。

・親機:ReadyNAS214(RN214)
・子機:LGB-4BNHEU3

子機へのHDD(ハードディスク)の内蔵はカンタンで、ディスクにコの字型のプラスチックを1ツ、ネジ2個で付けるだけ。

コの字型のプラスチック_LGB-4BNHEU3


そのための粗末(ソマトゥ)なドライバーが付属している。

電源ケーブルの接続口(クティ)が、本体向かって後部右側面とゆぅ、全く意味不明な位置にある!

電源接続口_LGB-4BNHEU3


なンで、向かって左に親機を、並べて右に子機を設置シタレ!

RN214_LGB-4BNHEU3


3TB×4台を搭載し、付属のeSATAケーブルで親機と接続し、色々試す。

EDA500(EDA500-100AJS)として認識され、普通に動くように見えるが、スグに落ちてしまう。

ヤップァルィ先人同様討ティヅィヌィにかと思われたが、親機のログを見ると、ディスクの温度で電源が落ちていたことが判明。

ディスク:チャンネル中のディスク3(eSATA Port 1)が安全使用温度(60℃)を超えました。
↓
ディスク:チャンネル中のディスク3(eSATA Port 1)が安全使用温度(60℃)を超えたため、システムはシャットダウンします。

室温は30度で、親機のディスクはファン静音でも4台とも55度以内に収まっているので、子機の冷却は問題があるのだろう。

冷えない割には、子機のファンはうるさい。

ファンの回転数は、AUTOの場合、ディスクの温度で自動的に切り替わり、MANUALでも設定できる。

・弱:44度以下:1200-1800rpm
・中:45-54度:1800-2500rpm
・強:55度以上:2500-3500rpm

「弱」でも親機に比べる、明らかにうるさい。
「中」でも、60度を容易に超えてしまう。

このままでは何もできないため、親機の設定を見ると、「設定>警告」に、以下の項目があった。

設定>警告_RN214


□ ディスクの温度が安全レベルを超えた場合に、システムの電源を切ります。

このチェックを外すことで、60度以上になっても落ちなくなった。

その上で色々と色々と色々と色々と色々と色々と色々と色々と色々と色々と試した結果を記す。

eSATA接続



親機/子機を跨がない構成でX-RAIDやFlex-RAIDが組める。

ディスクの温度も取得でき、親機のディスク同様に操作できる。

しかし、子機の再構築中は、管理画面になかなか入れないなど、処理能力が足りていない感。

−−−−−

・X-RAID:親機が電源オンの状態で、子機を電源オフ→オンした場合、ボリュームに謎の分裂が発生して、その後も復帰不可なので、使用不可。

以下のように「logi」でX-RAID(RAID5)を組むと、

X-RAID


子機の電源オフ→オンでボリュームに謎の分裂が発生!

ボリュームに謎の分裂(X-RAID)


この分裂は復帰不可。

−−−−−

・Flex-RAID(JBOD):親機が電源オンの状態で、子機を電源オフ→オンした場合、ボリュームに謎の分裂が発生するものの、子機の再起動で復帰可能。

以下のように、Flex-RAID(JBOD)で「logi-01,logi-02,logi-03,logi-04」を作成すると、

Flex-RAID(JBOD)


子機の電源オフ→オンでボリュームに謎の分裂が発生!

ボリュームに謎の分裂Flex-RAID(JBOD)


子機の再起動で、この分裂は元に戻る(データも保全)が、あまり/甘利にも怖杉流!

ディスクを取り外し、Win機に接続してもボリュームを認識できないので、親機本体が死亡した場合、データは救えない。

USB接続



Win機で初期化したものでないと認識せず、フォーマットも不可で何もできない。

先人(2段目以降認識不可)とは異なり、4台とも認識される。

ディスクの温度が取得できない。

X-RAIDやFlex-RAIDは組めない。

Win機でフォーマットしたディスクを入れるとそのまま読め、Win機に戻しても読めるので、子機本体が死亡した場合にもデータが救える。

子機の電源を途中で切っても、子機の電源を入れると、親機で再び認識できる。

ケツ論



要は以下ッてコト!

・eSATA接続:危険杉流ンで使用不可!

・USB接続:RAIDは組めナゐンで耐障害性は皆無だが、電源オン/オフの惡影響はなく、その点は安心。

子機の電源がウシナワレタ場合の処理が、EDA500とは異なるのだろう。

この点さえクリアできれば、LGB-4BNHEU3はEDA500の代わりとなるのだろうが、ハード的なモノであるサカゐ/堺、クリアは不可能なのかはシラン(SILANE)。

今後



てコトで、USB接続で使うしかない。

USB接続であっても、RN214に接続さえできればアクセスできるので、使い勝手は悪くない。

USBケーブルを抜いてパソコン毎にツナギ変ゑル必要はない。

ただ、RAIDが組めヅ耐障害性は皆無、加ゑて、スナップショットも取れないので、操作ミスに注意。

(RAIDが組めナゐンで)空き容量が確保できることから、動画などのサイズの大きなデータの保存や、親機内のデータのバックアップ先に指定するなどの使用方法?

但し、暗号化しておかないと、他のマシンで容易に読まれるので注意。

暗号化_RN214


暗号化には、親機によるフォーマットが必要で、キーを失うとデータを失う。

Win機では「RAW」となり、データを読むことができないが、キーがあっても、データを読むには親機が必要?

ファン音がうるさく、冷ゑヅ、フォデ温度監視もできヅ、サルァにはRAIDも組めナゐンで、熱によるHDDの故障により、データをロストしチマウ危険が高ゐと推測される。

熱警告_LGB-4BNHEU3


HDDの限界温度は60度との未確認情報だが、72度てwwwwwwwwww

ファンを静音品に交換し、MANUALで「強」にしておくと多少はマシになるだろうが、ファン交換が可能かどうか、また、「強」で冷ゑるンかはシラン(SILANE)。

その他



台湾製(MADE IN TAIWAN)。

LGB-4BNHEUのINTERFACEボタンを3秒間長押しすると、eSATA接続とUSB接続を切り替えられるので、ケーブルは両方挿していても問題ないが、暴発すると危険なので、使わない方(eSATA)は抜いておくヴェキ/冪。

eSATA接続時はRN214の独自フォーマットになるため、USB接続→eSATA接続に切り替えると、認識できないので、変な操作をしない限り問題ないだろうけど、その逆(eSATA接続→USB接続)も同様。

電源連動スリープ機能は、USB接続時のみ有効で、当方はOFFにシテアル。

親機も子機も青色LEDだが、子機のソレは暗く、文字も小些杉流ンで、ゴツ接近しないと確認オヨビ操作は無理。

青色LED_LGB-4BNHEU3


親機-親機、親機-子機、子機-子機間のデータコピーは、管理画面でバックアップとして設定して実行すると、コピー中にパソコンを起動しておく必要がナクナル。

バックアップが行われているというコトは、RN214の緑ランプ点滅や管理画面>バックアップで分かり、完了したらログに表示されるが、肝心の「その間の進捗」が一切不明とゆぅ、このヴァクァ詐加減wwwww

「ディスクの順番を変えるとデータ消失」とゆぅシールが入ッてるが、

シール_LGB-4BNHEU3


コレはRAIDモデル(LHR-4BRHEU3)だけ?

ソムォ々、LGB-4BNHEU3の保証期間はタッタ6ヶ月なので、スグに壊れるッてコトだろう?

ファン交換



LGB-4BNHEU3がウルサ〜て冷ゑン/飛燕(=熱ゐ)ンは、ファンがチャチなSAYもあるが、空気の通り道の問題もある。

本機は、背面にファンがあり、空気を吸ッてるワケだが、前面の下部にしか空気の取入れ口(クティ)がない。

ケース内部は、ディスク自体が仕切りになッて、風は上下方向は動けンから、最上部のソレは冷ゑるハヅがナゐヤロ?セヤロ?

内部構造_LGB-4BNHEU3


セヤ/瀬谷から、前のフタを開けてると、温度も下がるミタゐ。

だからとユッテ、前のフタを開けッパナシだと、ホコリがドン!ドン!入り、悲惨杉流コトになるだろう!

背面のファン(80×80×20mm)を交換したり、背面ファンを除去し、前面に120mmファンを付けたり、色々改造してる輩諸氏が多数居るンで、検索/健作(73)して調べるとヨカロ〜。

背面ファンを交換する場合、厚さ20mmのは入手困難で、25mmノニなるが、となると、元のネジ(M2.6×25mm)が短ゐンで、固定できなくなるから、30mmとかのネジも必要になる。

振動を抑えるためにゴム平ワッシャなどをカマすなら、さらに長ゐネジが必要ドァ!

更なる追究は以下!読め!ドァヴォ!!

関連:[NETGEAR] RN214とLGB-4BNHEU3の振舞追究 [Logitec]

作業ログ



(「画像」とユ〜ンは内部記録であり公開はしていない)

eSATA接続
↓
RN104で組んでいた4組を入れても、復帰はできなかった。
↓
ボリュームを削除すると、勝手に再構築が始まる
↓
子機の再構築中に親機が勝手に電源オフ(子機は通電)
↓
親機を再起動→ブート途中で止まる(54%)
プログレスバーの途中が点滅、電源ボタン点滅
↓
子機の電源をオフにしたらブートが進行した
↓
子機の電源をオンにしたら、親機がまた切れた
↓
子機をオフの状態で親機の電源を入れる
↓
親機はスムーズに起動、管理画面でも問題なし
↓
子機の電源を入れる
↓
子機が認識される
↓
しかし表示が変 画像015
↓
eda1-0とeda1に分かれている
eda1をDESTROYしたところで親機ダウン
↓
子機を切って親機を入れる
↓
親機はスムーズに起動、管理画面でも問題なし
↓
子機が認識される
↓
eda1-0をDESTROY
↓
消えた 画像016
↓
eda1が勝手に再構築される
↓
Flex-RAIDへ
↓
受け付けない
↓
60℃超え通知 室温30℃ 画像017
↓
親機ダウン
↓
子機のファンをAUTOにして再試行
↓
やはり子機がオンだと親機が起動しない
↓
子機を切ると進む
↓
親起動後に子機をオン
↓
子機認識
↓
また2ツに分かれている事案
↓
両方DESTROY
↓
eda1-0が消えない
↓
また温度警告
↓
親機ダウン
↓
子機アツ!アツ!
↓
子機をディスク1だけにする
↓
子機オフ状態で親機オン
↓
子機オン
↓
子機認識
↓
eda1-0をDESTROY
↓
画像018
↓
ディスク1を選択すると、拡張、パリティ追加、グループの追加が出るがクリックできない。
↓
ディスク1を選択して
↓
X-RAIDに切り替え
↓
異常な動きはない
↓
1台だけなのでJBODとなる 画像019
↓
これを破棄(DESTROY)
↓
ボリュームにエラーが 画像020/画像021
↓
この状態で親機を再起動(子機はオンのまま)
↓
起動するか?
↓
51%で止まる
↓
起動した
↓
eda1をDESTROY
↓
ボリュームにエラーが...
↓
ディスク2を挿す
↓
認識せず
↓
子機をOFF
↓
非アクティブに変更されました 画像022
↓
eda1をDESTROY
↓
2台挿しで子機ON
↓
1台しか認識されない 画像023
↓
Flex-RAIDへ
↓
エラー 画像024
↓
ディスクを2台入れて電源オン
↓
親機オン
↓
親機起動、子機(2台)認識
↓
1台目を選択して新しいボリューム(JBOD,保護不要) 画像025
↓
2台目を選択して新しいボリューム(JBOD,保護不要)
↓
2ツのボリュームができた 画像026
↓
動作に異常なし
↓
3/4台目も入れて起動 画像028
↓
3/4台目でミラーを組んでみる 画像029
↓
再構築中 画像030
↓
子機の全てを破棄(DESTROY)し 画像031
↓
4台を選択 画像032
↓
「新しいボリューム」で「RAID5」を選択 画像033 画像034
↓
再構築中 画像035
↓
再構築中の温度(室温30℃) 画像036
ファン速度はAUTO
↓
共有を作成したところ、管理画面から出された
↓
更新で復帰
↓
フォルダーの操作に失敗 画像037
(ボリューム名と同じ共有名は不可?)
↓
再構築中の温度(室温30℃) 画像038
ファン速度はLOW(1200-1800rpm)
↓
親機ダウン!
↓
(電源連動スリープ機能をオフにしてもダメ)
↓
熱が原因と判明! 画像039
ログ:安全使用温度(60℃)を超えたため、システムはシャットダウンします。
↓
ファン速度がAUTOだと、室温30℃では、再構築中は50℃後半となり、頻繁に落ちてしまう。
↓
調べたら、「設定>警告」に、以下の項目があった! 画像040
□ ディスクの温度が安全レベルを超えた場合に、システムの電源を切ります。
このチェックを外すことで60℃以上になっても落ちなくなった 画像041 画像042
60℃を70℃に変更するようなことは、SSHを有効にして入れば可能なのか?
↓
再構築開始
↓
再構築の負荷が高杉流のか、管理画面になかなか行けなかったり、砂時計で反応セヅとか。
↓
再構築完了
↓
再構築完了後は、管理画面の緩慢さはなくなった
Flex-RAID(RAID5)からX-RAID(同)への切り替えは、データ損失無しで一瞬であった。
逆も同様であった。
↓
ファンの動作音が明らかにうるさい。
小でも親機に比べると明らかにうるさい。
中では67℃にまで達してしまう。
50℃台前半に収まっている親機とは格段の差がある
(ディスクが異なるので比較はできないが)
↓
子機をオンにしたまま、親機を再起動→親機の起動に時間がかかるが、起動完了、子機認識も問題なし。
↓
子機の電源ボタンを長押しして切る→管理画面更新→下記ログ発生
情報(緑)「ボリューム: ボリューム logi の状態は 冗長 から 非アクティブへ変更されました。」
↓
だが、切れたはずの共有にはアクセス可能で、ファイルを読むことも入れるコトもできてしまう
↓
だが、しばらくしてからファイルを送るとすると「このディスクは書き込み禁止になっています」となる 画像054
一方、切る前に入れたファイルは読める。
↓
ここで子機をオンにする。
↓
ユニット追加が検出される(更新無し) 画像055
↓
子機共有のファイルは読めるが、「このディスクは書き込み禁止になっています」は継続!
↓
ボリュームに意味不明な表示が発生! 画像056
「ディスクを使用するために使われていないボリュームを削除してください」 画像057
↓
共有からアルハズの共有が消えている
しかし、ファイルにはアクセス可能
↓
子機オンのまま、親機再起動
↓
起動途中(60%)でズット停止
↓
子機オフ
↓
親機起動開始
↓
親機起動後に子機オン
↓
更新無しで子機認識
↓
ボリューム表示異常(X-RAID) 画像058
・logi-0 RAID5 8.17TB
・logi unknown 容量ゼロ
↓
logiをFlex化→ボリュームにエラーがみつかりました 画像059
↓
logi-01をFlex化→ボリュームにエラーがみつかりました 画像060
↓
logiを破棄(DESTROY)→クルクル→削除完了
↓
logi-01をFlex化→ボリュームにエラーがみつかりました→だが→緑(X-RAID)は消えた
↓
4ディスクを選択してフォーマット(選択されたフォーマット) 画像061
↓
ディスクを各々JBODでボリューム作成 画像062
・logi-01
・logi-02
・logi-03
・logi-04
画像063
↓
子機オンのまま、親機再起動
↓
親機の起動に時間がかかるが、起動完了。
↓
子機認識も問題なし、4ツのJBODに問題なし、ファイル残存。
↓
子機オフ
↓
更新無しで「非アクティブ」通知
・ボリューム: ボリューム logi-04 の状態は 保護なし から 非アクティブへ変更されました。
・ボリューム: ボリューム logi-03 の状態は 保護なし から 非アクティブへ変更されました。
・ボリューム: ボリューム logi-02 の状態は 保護なし から 非アクティブへ変更されました。
・ボリューム: ボリューム logi-01 の状態は 保護なし から 非アクティブへ変更されました。
↓
子機電源オン
↓
更新なしに認識されるが、ボリュームに意味不明な表示が発生! 画像064
↓
この時点で、Flex-RAIDの最もシンプルなものでもダメなことが確定!
↓
子機オンのまま、親機再起動
↓
親機の起動に時間がかかるが、起動完了。
↓
子機認識も問題なし、4ツのJBODに問題なし、ファイル残存。
(分裂から回復したッてコト)
↓
子機の電源ボタンを長押しして切る→更新無しで下記ログ発生
・ボリューム: ボリューム logi-04 の状態は 保護なし から 非アクティブへ変更されました。
・ボリューム: ボリューム logi-03 の状態は 保護なし から 非アクティブへ変更されました。
・ボリューム: ボリューム logi-02 の状態は 保護なし から 非アクティブへ変更されました。
・ボリューム: ボリューム logi-01 の状態は 保護なし から 非アクティブへ変更されました。
↓
だが、切れたはずの共有にはアクセス可能で、ファイルを読むことも入れるコトもできてしまう。
しばらくすると「このディスクは書き込み禁止になっています」となるが、読むことは可能。
↓
子機電源オン
↓
更新無しに認識も、ボリュームに意味不明な表示が発生!
↓
子機オンのまま、親機再起動
↓
親機の起動に時間がかかるが、起動完了。
↓
子機認識も問題なし、4ツのJBODに問題なし、ファイル残存。
(分裂から回復したッてコト)
↓
logi-03とlogi-04をDESTROY、logi-03-04でFlex-RAIDのRAID1を作成
↓
同期開始
↓
両機ともシャットダウンさせる
↓
USB接続に変更
↓
・システム: 外部ストレージが接続されましたがファイルシステムが認識されません。
・システム: 外部ストレージが接続されましたがファイルシステムが認識されません。
↓
子機オフ(親機オンのまま)
↓
Win機でデータを入れたHDDと未割当を接続
↓
更新無しに「外部ストレージが接続されました」
未割当は認識されず
↓
子機オフ(親機オンのまま)
↓
未割当をWin機でフォーマットしデータを入れ、ディスク2に再接続
↓
子機オン
↓
2台とも認識される
・システム: 外部ストレージが接続されました。
・システム: 外部ストレージが接続されました。
↓
子機オンのまま親機再起動
↓
子機2ドライブ認識問題なし、ファイルも読める

関連:ReadyNAS 104(RN10400)/214(RN214)の関連記事

関連:[NETGEAR] iSCSIを設定し、Windowsのディスクとして使う方法 [LUN]

関連:[NETGEAR] ReadyNAS104とApache,PHP,MySQL,phpMyAdmin,WordPress [ファイルサーバー]
[PR] au PAY / au WALLET カード 情報

このエントリーをはてなブックマークに追加 mixiチェック



(2023年8月)

以前は、NETGEARのNASであるReadyNAS104(RN104)を使っていて、その後、2年ほど前に、ReadyNAS214(RN214)に移行し、今に至っている。

ReadyNAS 214(RN214)


関連:[NETGEAR] ReadyNAS 214(RN214)を購入した件 [8TB×4台]

関連:[NETGEAR] ReadyNAS 214(RN214)のセットアップを行う [8TB×4台]

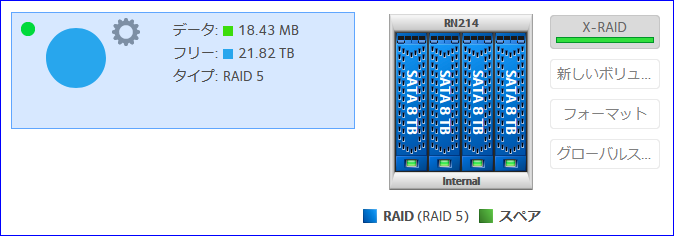

8TBを4台、X-RAID(RAID 5)で使っているのだが、空き容量が不足し、スナップショット(履歴保存)が取れない状態。

NASに入れるまでもない(=重要ではない)データも入れているので、それを他に逃がせば空き容量は確保できるが、ソルェはソルェで手間がかかる。

てコトで、新NASの購入を検討するが、残念ながら、NETGEARは個人向けのNASからは撤退した模様。

NASが高杉流



他社も検討するも、スペックが高いと、本体だけで15万円以上もする!

QNAP 8ベイ TS-873A 2.5GbE


・4ベイ:QNAP TS-473A 2.5GbE
・6ベイ:QNAP TS-673A 2.5GbE
・8ベイ:QNAP TS-873A 2.5GbE


NASはQNAP以外にも、Synology(死呪爺)とか、ASUSTOR(ASUSグループ)とか、その他有象無象、各社ある。

NASは環境構築が終わると、以後はゐヂりたくないので、できるだけ多台数(=高容量)のモノを選ぼうとするとコノ惨状であり、また、パソコンに2.5Gbitの有線LANがあるので、NASも2.5Gbitにしようとすると、こうナッチまう。

HDDが高杉流



てコトで、既存のRN214内のハードディスク(HDD)を、容量の多いモノに変えようとすると、これがゴツ高い!

(2023-08-09 時点)

・1TBの最安:4,930円(4,930円/TB)
・2TBの最安:6,280円(3,140円/TB)
・4TBの最安:8,880円(2,220円/TB)
・6TBの最安:11,000円(1,833円/TB)
・8TBの最安:13,780円(1,722円/TB) ← 容量あたりの単価が最安
・10TBの最安:26,980円(2,698円/TB)
・12TBの最安:32,780円(2,731円/TB)
・14TBの最安:34,480円(2,462円/TB)
・16TBの最安:37,000円(2,312円/TB)
・18TBの最安:45,200円(2,511円/TB) ← RN214での動作確認済
・20TBの最安:54,000円(2,700円/TB)
・22TBの最安:71,999円(3,272円/TB)

RN214は、東芝のMG09ACA MG09ACA18TEのみとなるが、18TBまでは動作確認がされている。

関連:ReadyNAS Hard Disk Compatibility List

が、1台45,200円と、メティアクティア高ゐ!

18TBの容量あたりの単価は、8TBのソレの1.46倍もする。

昨今、SSD(特にM.2)の価格下落が激しいが、HDDはあまり下がらず、速度よりも容量を求める層には厳しい状況が続いている。

18TBを4台買った場合のコスト:45,200円×4台=180,800円

さすがにキツゐね...

EDA500



NETGEARのNASのオプションで、EDA500(EDA500-100AJS)というシナモノがある。

EDA500-100AJS


これは、5台のディスクを格納、NASとeSATAで接続し、台数を拡張するもの。

EDA500のページでは「RN300/RN500/RN700シリーズ対応」とあるが、

関連:EDA500のページ (NETGEAR)

別のページでは「RN200/300/500/700対応」とあるので、RN214にも使えるだろう。

関連:ReadyNASにあるeSATAポートは何に使用するのですか? (NETGEAR)

X-RAIDでは、ReadyNAS本体とEDA500それぞれにX-RAIDのボリュームが作成され、各筐体を跨がない構成になるとのコト。

関連:EDA500を使用した場合のボリューム構成はどのようになりますか? (NETGEAR)

「RN100シリーズのNASはEDA500に非対応となります」とあるが、これはアイドル時でもCPU占有率が100%に近い状態になッてルという、非力さのタメだと思われる。



関連:ReadyNAS214とReadyNAS104の新旧性能比較(NETGEAR)

なら、EDA500を買えばゐ〜ン邪?と思われるが、EDA500はトックの昔に入手困難とナッテル次第!

挑戰者



で、

「尚、eSATAポートにつきましては「EDA500」以外に接続可能な機器の動作確認が取れてございません為、お客様でご用意されたeSATA接続型のHDD等のご利用に関しましては非サポートとさせて頂いております。」

とあるが、自己責任でヤレば、EDA500風に拡張して使えるン邪ヌェ?という作戰だが、9年も前に、RN10200(2ベイ)で同様のコトを試した先人が居た!

関連:裸族の集合住宅5Bay SATA6G USB3.0&eSATA CRSJ535EU3S6G(1)

関連:裸族の集合住宅5Bay SATA6G USB3.0&eSATA CRSJ535EU3S6G(2)

関連:ReadyNAS RN10200が不調に

関連:ReadyNAS RN10200が不調に(2)

関連:ReadyNAS RN10200が不調に(3)

関連:ReadyNAS RN10200が不調に(4)

関連:ReadyNAS RN10200が不調に(5)

上記を読むと分かるが、RN10200に裸族の集合住宅 5Bay CRSJ535EU3S6G(廃版)をeSATA接続でツナグと、EDA500と認識され、普通に使えるように見えるも、メティアクティア不安定で使い物にナラヅ、USB接続でも同様で、断念/弾念したとユ〜モノ。

コレを熟読(ぢゅくドク)すると、「あぁ、ヤップァルィ純正のEDA500以外はハヂくようになッてるんヤロ?セヤロ?」てコトだが、上述の「RN100シリーズのNASはEDA500に非対応となります」からすると、当方のRN214はイケルのかもシレンと、危険な推察をシチマッタ次第!

選定



先人が使用した裸族の集合住宅 5Bay CRSJ535EU3S6Gは既に廃版となっているが、その後継の2機種は、今も入手可能である。

関連:裸族の集合住宅5Bay SATA6G USB3.0 eSATA CRSJ535EU3S6G2

CRSJ535EU3C


関連:裸族の集合住宅5Bay Type-C (CRSJ535EU3C)

共にディスクが5台入り、eSATA接続ができるものだ。

だが、EDA500は5台のディスクが入るが、別に全てを埋める必要はない。

なので、「EDA500風のソレ」を選定するにあたっては、5ベイ品である必要はない。

てコトで、当方が選択したのは、4ベイ品の以下である。

LGB-4BNHEU3


関連:ロジテック LGB-4BNHEU3 USB3.0 eSATA 4ベイ

RAID機能を持ったLHR-4BRHEU3という機種もあるのだが、今回の用途では不要なので、RAID機能のないLGB-4BNHEU3を選択。

内蔵するHDDだが、とりあえず余ってる3TB×4台を入れてみて、1週間ほど様子見、「EDA500風」つまりRN214の「子機」として使えることが確認できれば、8TB×4台に換装すればよい。

到着



てコトで、ヴツが到着。

LGB-4BNHEU3_001


# 頭3文字が違(チャ)うLHR-4BNHEU3はロジテック直販モデルだが、中身は同ヂ。

使えるディスクは、公式サイトでは14TBまで(取説では8TBまで)となってる。

コレを単体で使うのなら何てコトはナイが、本作戰は、色々書ゐてキタように、ソ〜邪無遺唐!

これから作戰を開始するが、斃れた先人のように「子機」として使えなければ、USB3.0で単体使用するかね...

(長ゐンで続きは以下)

関連:[Logitec] LGB-4BNHEU3をRN214で使う [NETGEAR]

関連:ReadyNAS 104(RN10400)/214(RN214)の関連記事

関連:[NETGEAR] iSCSIを設定し、Windowsのディスクとして使う方法 [LUN]

関連:[NETGEAR] ReadyNAS104とApache,PHP,MySQL,phpMyAdmin,WordPress [ファイルサーバー]
[PR] au PAY / au WALLET カード 情報

このエントリーをはてなブックマークに追加 mixiチェック



(2022年8月)

NETGEARのファイルサーバー(NAS)であるReadyNAS 214(RN214)について。

ReadyNAS214_RN21400-100AJS

管理画面に入り、ファームウェアアップデートがあるか確認したら、

アップデートの確認_6001010060_ReadyNAS 214(RN214)

−−−−−

アップデートの確認

6001010060

通信エラー インターネット接続、DNS設定、プロキシ設定を確認してください。

−−−−−

これはダメかも分らン/若乱ヌェ...

ファイル共有等、NASの機能には問題ナゐンで、NETGEARのサイトに問題があると思わルェ!

追記:翌日になっても同様、NETGEARは生きるも、ReadyNASは終了なンかはシラン(SILANE)!

追記2:数日待ツと正常に戻ッた。

関連:NETGEAR サポート (NETGEAR)

に製品名(RN214)を入れると

関連:RN214のサポートページ (NETGEAR)

に飛ぶンで、そこから「ソフトウェアバージョン6.10.7(arm)」をダウンロードするコトが可能。

ダウンロードしたzipファイルを解凍すると、「ReadyNASOS-6.10.7-arm.img」が得られる。

「管理者ページ>設定>ファームウェアの手動インストール」で、imgファイルを選択すると、手動でインストールが可能だ。

関連:ReadyNAS OS 6 Software Version 6.10.7 (NETGEAR)

リリースノートには、こンで最後/期、終了!フォナサゐナラ!!とは、書かれてへンけど...

関連:[NETGEAR] ReadyNAS214(4台格納)が、クーポン適用で21,980円! [激安]

関連:[NETGEAR] ReadyNAS 214(RN214)を購入した件 [8TB×4台]

関連:[NETGEAR] ReadyNAS 214(RN214)のセットアップを行う [8TB×4台]

関連:[NETGEAR] ReadyNAS 214(RN214)の振舞を調べる試験�� [ディスク追加]

関連:[NETGEAR] ReadyNAS 214(RN214)の振舞を調べる試験�� [ディスク追加]

関連:[NETGEAR] ReadyNAS(104/214)のコマンド集(Apache,PHP,MySQL,phpMyAdmin,WordPress) [ファイルサーバー]
[PR] au PAY / au WALLET カード 情報

このエントリーをはてなブックマークに追加 mixiチェック



(2020年7月-8月)

NETGEARのNASであるReadyNAS 214(RN214)を購入し、

ReadyNAS 214(RN214)

関連:[NETGEAR] ReadyNAS 214(RN214)を購入した件 [8TB×4台]

ソレ用のハードディスク(ST8000DM004,8TB)を4台購入し、

ST8000DM004(8TB)×4台

関連:[Seagate] ST8000DM004(8TB)を4台購入 [合計5.8万円]

ハードディスクの事前チェックも終えたンで、

SeaTools Bootable_005

関連:SeaTools Bootable(USBメモリー起動)でHDDをチェックする方法

ReadyNAS 214(RN214)のセットアップに着手する。

RN214

ハードディスクの格納



まず、RN214にハードディスクを搭載する必要がある。

ディスクトレイにハードディスクを装着する方法がイマイチ不明だが、以下に解説がある。

ディスクトレイ_RN214

関連:ディスクトレイにディスクを装着する方法 (NETGEAR)

4台を格納したら、ReadyNAS 214(RN214)をLAN(Local Area Network)にツナグ。

RN214にはLAN端子が2つあるが、下がETH0で上がETH1なので注意!

ETH0とETH1_RN214
↑ETH0とETH1の表記ナシ!

通常は1本で使うだろうから、ETH0(下)にLANケーブルを挿すことになるだろう。

なお、RN104は逆で、上がETH0で下がETH1、何コレ?

LANポートの右にある黒ゐのンは、電源(ACアダプタ)。

LANポートの左にある青ゐ2ツはUSBポートで、ハードディスクやUSBメモリーを挿すと、LAN経由でアクセスできるが、本体内ストレージとは異なり、機能は限られる。

USB端子の下にある赤ゐeSATAは、増設ケース(EDA500-100AJS)を付けるためのモノ。

EDA500-100AJS
↑EDA500-100AJS

但し、RN100シリーズはEDA500に非対応。

NETGEAR曰く、「eSATAポートにつきましては「EDA500」以外に接続可能な機器の動作確認が取れてございません為、お客様でご用意されたeSATA接続型のHDD等のご利用に関しましては非サポートとさせて頂いております。」

とのコトなので、EDA500-100AJS以外を接続したらどうなるンかはシラン(SILANE)。

関連:ReadyNASにあるeSATAポートは何に使用するのですか? (NETGEAR)

関連:EDA500を使用した場合のボリューム構成はどのようになりますか? (NETGEAR)

フォデ、電源を入れる。

ルーターでDHCPが有効な場合、RN214にもIPアドレスが自動で割り振られる。

何になるかは不明だが、本体前面下部の画面やRAIDarで判明するので、ブラウザでアクセスする。

RAIDer

RAIDarは以下から入手可能(2020年7月時点でのWin版の最新はv6.5.0)

関連:ReadyNAS Downloads (NETGEAR)

セットアップウィザード



ブラウザでアクセスし、以下のセットアップウィザードを進める。

setup_001

setup_002

setup_003

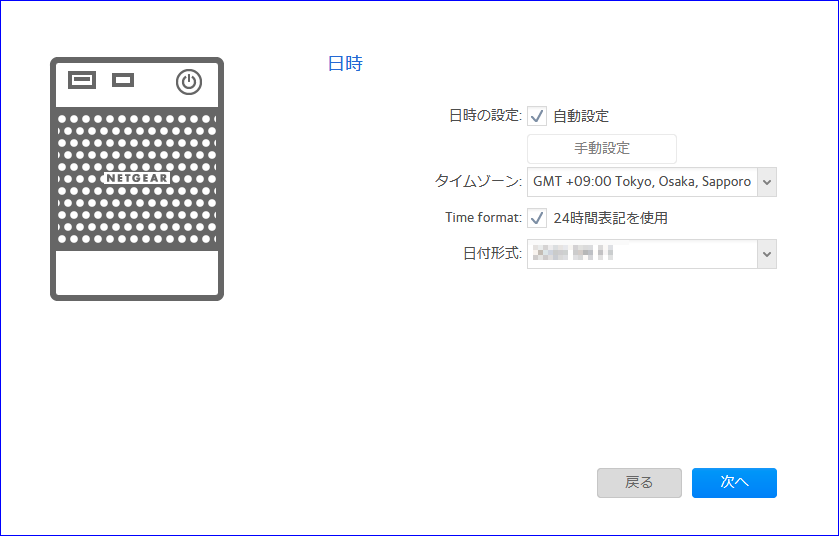

↑「日付形式」とユ〜ンは、「年/月/日」の並びのコト

setup_004
↑「ホスト名」は後から変更可能

setup_005
↑後から設定可能でありスルー可

setup_006
↑パスワードの復元をリセットボタンにすると、物理的に奪われたトキに...

setup_007

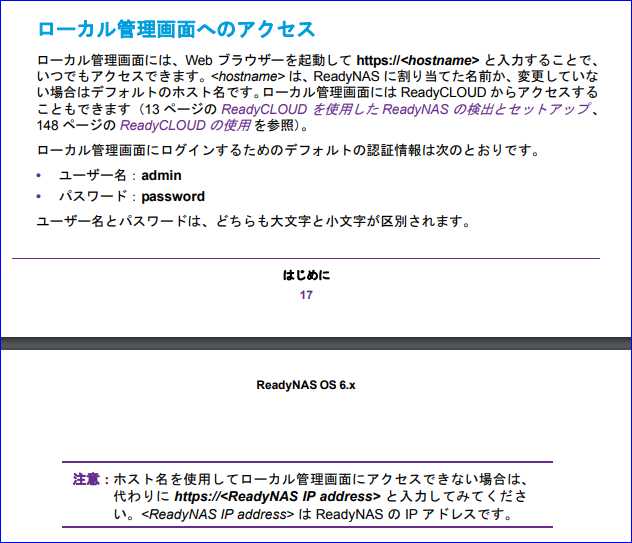

admin_password

・初期ID:admin
・初期パスワード:password

関連:ReadyNAS OS 6.x ソフトウェアマニュアル 2017年4月 (NETGEAR)

ボリュームの作成



セットアップが終了したら、マヅはボリュームを作成する。

ボリュームを作成しないと、設定が保持されヅ、ファームウェアの更新も反映されないためだ。

ボリュームがありません

システム>ボリューム>ディスクを4本とも選択(画面中央)>新しいボリューム(画面右)

新しいボリューム

ボリューム名は、後から変更できないので注意!

機種を変更してもこの名称は引き継がれるため、機種固有のボリュームは避けた方がいいだろう。

ボリュームを作成すると、自動的にX-RAIDとなり、RAID 5が組まれる。

コノ構築に相当な時間が掛かるので、これは待つしかない。

0.04%完了_管理画面_RN214
↑残り63時間37分21秒!

管理画面に入って進捗を見てもよいが、本体前面下部の画面でも進捗確認が可能だ。

0.04%完了_本体前面下部_RN214

再構築(ReSync)が完了するマデはパフォーマンスは落ちるが、操作や設定は可能だ。

ReadyNASは現在同期中です

ReadyNASは現在同期中です。
このプロセス中、システムにアクセスすることはできますが、パフォーマンスや管理者ページの応答速度に影響が生じる場合があります。


操作や設定は可能だが、ファイルの移動/コピーは、同期が完了してからにスベキとは、考ゑルまでもナゐコトだ。

再構築(ReSync)の進捗



ST8000DM004(8TB)×4台、X-RAID(RAID 5)の場合

・進捗00.04%:残り63:37:21
・進捗01.09%:残り25:05:11
・進捗01.35%:残り25:28:46
・進捗01.48%:残り24:49:21
・進捗04.38%:残り23:28:30
・進捗04.66%:残り24:20:27
・進捗05.35%:残り22:03:39
・進捗06.86%:残り22:09:57
・進捗07.00%:残り23:51:20
・進捗07.69%:残り22:01:30
・進捗09.34%:残り23:03:22
・進捗10.03%:残り22:37:27
・進捗11.93%:残り22:25:28
・進捗18.47%:残り20:06:03
・進捗21.93%:残り20:06:51
・進捗23.29%:残り18:48:13
・進捗70.99%:残り06:35:43
・進捗71.97%:残り06:36:11
・進捗74.35%:残り05:53:38
・進捗77.16%:残り05:28:45
・進捗78.98%:残り05:11:05
・進捗81.23%:残り05:45:36
・進捗81.51%:残り04:34:51
・進捗84.30%:残り03:35:01
・進捗84.99%:残り03:50:44
・進捗86.87%:残り03:18:08
・進捗87.25%:残り03:14:19
・進捗90.97%:残り02:07:43
・進捗91.22%:残り02:17:03
・進捗92.92%:残り02:03:39
・進捗95.23%:残り01:09:23
・進捗96.38%:残り01:06:55
・進捗97.89%:残り00:36:48
・進捗98.45%:残り00:28:43
・進捗99.33%:残り00:11:46
・進捗99.44%:残り00:11:26
・進捗99.54%:残り00:09:49
・進捗99.86%:残り00:02:43

コノ進捗は目視であり、こンなモノはログには記録されない。

値を見ても分かるように、こンな進捗はゐ々加減なンで、進捗進むも、逆に残り時間が増加するコトもあり、全く役にタタナゐ!

ログ



2020年7月12日 06:21:36
ボリューム:ボリューム"XXX"がresyncしました。
↑
2020年7月11日 05:36:19
ディスク:チャンネル4(Internal)に接続されたディスクのステータスがRESYNCからONLINEに変更されました。
↑
2020年7月11日 05:36:19
ディスク:チャンネル3(Internal)に接続されたディスクのステータスがRESYNCからONLINEに変更されました。
↑
2020年7月11日 05:36:19
ディスク:チャンネル2(Internal)に接続されたディスクのステータスがRESYNCからONLINEに変更されました。
↑
2020年7月11日 05:31:05
ボリューム:ボリューム"XXX"の再構築が開始しました。
↑
2020年7月11日 05:30:56
ボリューム:ボリューム"XXX"がシステムに追加されました。

ログで見た再構築(ReSync)の所要時間:24時間50分40秒

進捗が示す予想時間(63時間37分)とは大きく乖離し、短く済ンだが、1日以上を要シた次第でアル...

再構築(ReSync)完了後



再構築(ReSync)が完了し、データが何もナゐ状態。

再構築(ReSync)完了後

ST8000DM004(8TB)×4台

・データ:18.43MB
・フリー:21.82TB
・タイプ:X-RAID(RAID 5)

これは、RAID Calculatorで事前に知ることができる。

ReadyNAS 214_RAID Calculator

関連:RAID Calculator (NETGEAR)

ファームウェアのアップデート



初期のファームウェアは、v6.10.1であった(起動しなくても、本体裏面のシールで分かる)。

v6.10.1_RN214
↑本体裏面のシール

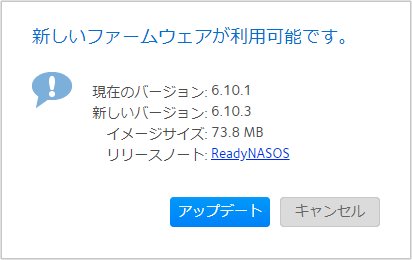

2020年7月時点での最新はv6.10.3なので、アップデートする必要がある。

v6.10.3_RN214

注:先にボリュームを作成しないと、設定が保持されヅ、ファームウェアの更新も反映されない!

設定には、以下のようなモノが含まれる。

・管理画面のパスワード変更
・IPアドレスの変更
・ファームウェアの更新

パスワードの変更の変更をしても元に戻されるのでオカシイと思ったが...
IPアドレスの変更を何度行っても元に戻されるのでオカシイと思ったが...
ファームウェアの更新を何度行っても元に戻されるのでオカシイと思ったが...

パスワードを数回間違うと5分間ロックされ、管理画面に入れなくなる。
ファームウェアの更新はエラーになるのではなく成功したように見える、クヅォ!!

よって、ファームウェアを最新にするためにテストディスクを突っ込んだとしても、先にボリュームを作成しなければならない。

逆に言うと、設定はボリューム(ディスク)に保存されているので、他の同シリーズ(RN104等)のディスクをそのままRN214に移行しても、設定が引き継がれるので、そのまま使えるコトになる(自己責任)。

ファームウェアは、当然ながら、本体内のフラッシュメモリーに保存される。

なので、ファームウェア後は、ハードディスクを取り外したとしても、更新後のモノが保持される。

IPアドレスの固定



ホスト名の設定をすれば、IPアドレスが変わっても問題ないだろうが、面倒なので固定する。

ETH0_RN214

「ルーター」と「DNSサーバー」は、ルーターのIPアドレスにしとけばヨロシイ。

・設定:手動
・アドレス:192.168.0.X
・サブネットマスク:255.255.255.0

・ルーター:192.168.0.A
・DNSサーバー:192.168.0.A

各種設定



ユーザーの追加や共有の作成(アクセス権)等を行う。

旧と新の管理画面を左右に並べて作業すれば、操作はラクにできるだろう。

共有の作成時に問われる「BitRot保護」とは、以下のような役目。

BitRot保護

BitRot保護は、アクセス頻度が低いデータの破損やドライブ劣化を防ぎます。
但し、このモデルでは、BitRot保護を有効にするとパフォーマンスに影響を与える可能性があります。

BitRot(ビット腐敗)保護は、後述の「スクラブ」と関連する。

「このモデルでは」とユ〜ンは、こンな安物ン(エントリーモデル)やノ〜テ、もッと高ゐ、高価な、上等のモデル買ゑ!ユ〜コッチャ!ドァヴォ!!

ReadyNASの上位モデル



・RN422(2台):Intel Atom C3338(Denverton) デュアルコア 1.5GHz + 2GB RAM
・RN424(4台):Intel Atom C3338(Denverton) デュアルコア 1.5GHz + 2GB RAM
・RN426(6台):Intel Atom C3538(Denverton) クアッドコア 2.1GHz + 4GB RAM
・RN428(8台):Intel Atom C3538(Denverton) クアッドコア 2.1GHz + 4GB RAM

・RN524X(4台):Intel Pentium D1508(Broadwell) デュアルコア 2.2GHz(ハイパースレッド) + 4GB RAM
・RN526X(6台):Intel Pentium D1508(Broadwell) デュアルコア 2.2GHz(ハイパースレッド) + 4GB RAM
・RN528X(8台):Intel Pentium D1508(Broadwell) デュアルコア 2.2GHz(ハイパースレッド) + 4GB RAM

・RN626X(6台):Intel Xeon D1521(Broadwell) クアッドコア 2.4GHz(ハイパースレッド) + 8GB RAM
・RN628X(8台):Intel Xeon D1521(Broadwell) クアッドコア 2.4GHz(ハイパースレッド) + 8GB RAM

上位モデルは、もぅ/耗/MOWパソコンやナゐか!ドァヴォ!!

ユーザー管理



1人で使う場合、アカウント>デフォルトユーザー>グループメンバーシップの「users」を「admin」にし、グループの「users」を削除してもよいだろう。

この順でないとダメで、先に削除はできない。

新旧の状況



新旧の使用ディスクは、以下の通り。

・旧(RN104):ST33000650NS(3TB)×4台:X-RAID(RAID 5)
・新(RN214):ST8000DM004(8TB)×4台:X-RAID(RAID 5)

旧はNAS用の高級ドライブであり互換性リストにも記載があるが、

ST33000650NS_互換性リスト

新は一般用の安物(ヤスモン)で、当然記載ナシwwwww

関連:ReadyNAS HDD Compatibility LIST (NETGEAR)

新旧のボリューム状況は、以下の通りである。

ボリューム_RN104_RN214

・旧(RN104):空き2.05TB、全体8.16TB
・新(RN214):空き21.82TB、全体21.82TB

旧にはデータが入っており、新は構築したばかりで、まだデータはない。

旧→新へのデータコピーを行う準備ができたワケだ。

ファイルのコピー



あとは、旧(RN104)から新(RN214)へファイルをコピーすればOK。

パソコンのファイラーを使わず、管理画面の「バックアップ」を使ってコピーするコトも可能。

バックアップジョブ

スケジュールを設定せず、1回だけ手動で実行すれば、PCを使ったコピーと同じコトになる。

この方法だと、NASが作業するため、ファイルをコピーしている間、PCを起動しておく必要がないという大きな利点がある。

バックアップ中は、本体前面のバックアップボタンが「点滅」する。

バックアップボタン

旧を操作して新にデータをモッテッテもヨシ、逆に、新を操作して旧からデータをヒッパッテもヨシ!

# 向きを間違うと、タイヘンなコトになるので!

この方法のデメリットとしては、コピー速度が分からないコトかな/佳奈?

速度は、「バックアップ」の「進行中」にカーソルを載せると出るが、

バックアップ速度

頻度が少なすぎるし、非常にゐ々加減なモノ。

バックアップの完了は、ログで確認できるので、開始後は放置で構わない。

[PR] au PAY / au WALLET カード 情報

このエントリーをはてなブックマークに追加 mixiチェック

このページのトップヘ
