タグ：LANケーブル

2022年12月03日

VENTIONのカテゴリー6Aケーブル(CAT6A,SFTP)の入手とレビュー

シナモノ(中国製)のLANケーブルを入手した。

VENTION_CAT6A_001

・カテゴリー6A(Augmented CAT6)
・SFTP
・30cm

「SFTP」はCAT6A以降で使われ、その構造は、外側から

・ケーブルシース(被覆)
・編組(へンそ)シールド
・フォイル対シールド
・対
・導体(銅線)

となっており、編組シールドとフォイルシールドの、2重シールドが特長。

ケーブルの命名規則

●/▲TP

●(全体シールド)
　U：シールドなし
　F：フォイルシールド
　S：編組シールド
　SF：編組及びフォイルシールド

▲(要素シールド)：
　U：シールドなし
　F：フォイルシールド

TP(平衡要素)：ツイストペアケーブル

－－－－－

長さは30cmとあるが、先端-先端の長さは約31cm。

VENTION_CAT6A_002

CAT6A SFTP PATCH CABLE 4PAIRS...

50㎝のCAT7ケーブルは持ってるのだが、もっと短いのはないのかと探したところ、CAT7はなく、CAT6Aが見付かったので入手した次第。

日本では、1mより短いLANケーブルは、15㎝、20cm、30cm、50cmがある模様。

関連：15cm(CAT6)

関連：20cm(CAT7A)

関連：30cm(CAT6)

関連：50cm(CAT6)

インターネットの末端装置とルーターが隣接している場合、50cmでは長すぎるので、より短いケーブルの需要がある。

シールドのあるケーブルは固いため、アマリ/甘利に短いとケーブルやLANポートに負荷がかかるので、若干余裕を持って長さを決めるコト！

ムァ、カシメ工具を使って自分で作るなら、自由にできるのだが、個人レベルでは、そのタメだけにナニするのもアレだ。

先端は、CAT7(SAMZHE)と似たような感ヂ。

VENTION_CAT6A_003

↑黄色が今回のCAT6A、青色がCAT7

VENTION_CAT6A_004

本品は、「5G FIRST CHOICE」ラシ～！(謎)

VENTION_CAT6A_005

なお、VENTIONは、LANケーブル以外にも、HDMIやUSB等、様々なケーブルを作ってる会社ッぽゐ。

関連：VENTION(宁波福茂通讯科技有限公司)

周辺の電源ケーブル等からのノイズや、エイリアンクロストークを避けるため、固くて取り回しが悪いが、LANケーブルは外側にシールドがあるモノを選ぶべきかはシラン(SILANE)。

# 機器がSTPケーブル仕様(＝接地されている)ではないので、意味ナシ？

関連：SAMZHEのカテゴリー7ケーブル(Cat7)の入手とレビュー

関連：[2020年9月] 100円ショップでLANケーブルを探す旅 [ダイソー,セリア,キャンドゥ]

関連：[レビュー] ダイソーのLANケーブル(CAT6,1m)の速度計測！ [110円]

タグ：: #カテゴリー6A; #CAT6A; #LANケーブル; #VENTION; #SFTP

[PR] au PAY / au WALLET カード情報

2021年12月11日

ダイソーのケーブルチューブとエイリアンクロストーク

パソコン周辺はケーブルがゴチャゴチャとなるが、無線よりも有線優先(笑ゑョ)なので、是は仕方がナゐコトである。

ムァ、ワシは気にシナイ/半島のだが、ダイソーでケーブルを束ねる「ケーブルチューブ」があったので使ってみた。

ケーブルチューブ_daiso_001

LANケーブル等をケーブルチューブで束ねてミルと、スッキリ！で、汚部屋脱却の第一歩？

ケーブルチューブ_daiso_002

しかし、速度が低下したような気が...

ネットのアップロードが、半分以下と遅くなった。

ネット速度は混み具合もあるが、何度か試すも、やはり遅い？

是、「エイリアンクロストーク」を受けているのかな/佳奈？

関連：「エイリアンクロストーク」とは (ASCII)

ケーブル内で生じたノイズが、他のケーブルに悪影響を与えるのね。

この束に入れているのは、

・LANケーブル(CAT5e)×2本
・モジュラーケーブル×1本

である。

長さは1.5-2.0m程度で、それほど長くはない。

当然、ノイズが大きい、電源ケーブルは入れてゐナゐ。

で、商品の写真を見ると...

ケーブルチューブ_daiso_003

↑メティアクティアLANケーブルde*thやンｗｗｗｗｗ
↑HUBとモニターの電源ケーブルも束ねてm*thやンｗｗｗｗｗ

まぁ、ダイソーなど、素人集団やサカゐ/堺...

・モジュラーケーブルが発するノイズで、LANケーブルがヤラれている。
・LANケーブルが発するノイズで、モジュラーケーブルがヤラれている。
・LANケーブルが発するノイズで、LANケーブルがヤラれている。
・上記全部。

CAT5e、CAT6/6e(仮称)は、外装にシールドがないため、エイリアンクロストークを防げない。

外装にシールドがあるのは、CAT6aやCAT7となる。

シールドがあってエイリアンクロストークを受けにくいというコトは、他の線にエイリアンクロストークを与えにくいというコトだ。

厳密な速度調査含め、深く追う必要があるンかはシラン(SILANE)。

関連：SAMZHEのカテゴリー7ケーブル(Cat7)の入手とレビュー

関連：モジュラーケーブル(電話線)のノイズ対策とLANケーブルでの代用

関連：[レビュー] ダイソーのLANケーブル(CAT6,1m)の速度計測！ [110円]

関連：[レビュー] ダイソーのLANケーブル(カテゴリー6)の速度計測！ [108円]

関連：カテゴリー不明なアヤシグェなLANケーブルが溢れているワシん家ｗｗｗｗｗ

タグ：: #エイリアンクロストーク; #LANケーブル; #ノイズ; #ダイソー; #daiso; #ケーブルチューブ

[PR] au PAY / au WALLET カード情報

2021年11月13日

[レビュー] ダイソーのLANケーブル(CAT6,1m)の速度計測！ [110円]

(2020年7月)

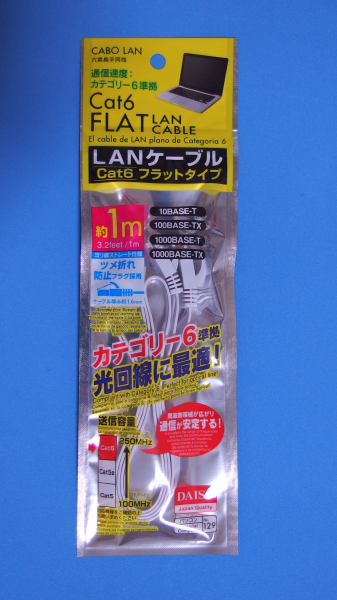

100円ショップのダイソー(daiso)で売られている、税込110円のLANケーブル。

LANケーブル_ダイソー

関連：[レビュー] ダイソーのLANケーブル(カテゴリー6)の速度計測！ [108円]

コレに関し、他のLANケーブルとの速度比較を行う！

経路

インターネット相手だと混み具合の影響が出てしまうので、LAN(Local Area Network)内のNAS(Network Attached Storage)に対して行う。

PC - Router - ReadyNAS 214(RN214)

(全て1Gbps)

共有はBitRot保護無効(速度優先)

ケーブル

①不明不明(CAT5e？) 1m

外観_①不明不明(CAT5e？) 1m

表記がないので種類不明な、青いフラットケーブル。

爪折防止機構ナシ

タグ：: #daiso; #ダイソー; #LANケーブル; #速度計測; #CAT.6; #カテゴリー6

[PR] au PAY / au WALLET カード情報

2021年01月16日

[Intel] I219Vのケーブル診断でエラーになる件 [有線LAN]

前も書いたと思うけど、IntelのI219V(有線LAN)のDiagnostics(診断)の「Cable Tests」で毎回エラーとなるのは何故？

関連：I219V(Intel)の診断でケーブルの接続および周波数の応答がエラーになる件

Intel PROSet Adapter Configuration Utility

ケーブルの質のステータス：エラー
ケーブルの質が悪いか、ケーブルが接続されていません。
考えられる原因：ケーブルまたはコネクターの欠陥、または速度/デュプレックスの不一致。
スイッチ/ハブの速度/デュプレックスがオートネゴシエーションに設定されていることを確認してください。

－－－－－

ケーブルの整合性のステータス：エラー
テストにより、接続不良が検出されました。
問題までの距離：65535メートル

2項目が両方ともエラーとなってるが、接続はデキてるし、速度も問題ナゐ、意味不明！！

ケーブルはダイソーのシナモノ(支那物)ではなく、似非カテゴリー7のシナモノ(同)を使用している。

関連：再試行 - I219V(Intel)の診断でケーブルの接続および周波数の応答がエラーになる件

関連：[レビュー] ダイソーのLANケーブル(カテゴリー6)の速度計測！ [108円]

タグ：: #I219V; #Intel; #LAN; #LANケーブル; #NIC; #PROSet; #インテル

[PR] au PAY / au WALLET カード情報

2017年12月02日

SAMZHEのカテゴリー7ケーブル(Cat7)の入手とレビュー

SAMZHE(中国のケーブルメーカー)のカテゴリー7ケーブル(Cat7)を入手した。

SAMZHE_LAN_CAT7_006

購入はAliExpressで、購入価格(送料込)は以下の通り。

・50cm：193円/本
・1m：222円/本

オドロク安さｗ

関連：SAMZHE Official Store

日本だと、サンワサプライのシナモノでも、50cmで600円以上、1mで880円以上する模様。

サンワサプライ CAT7ウルトラフラットLANケーブル0.5mブラック KB-FLU7-005BK

AliExpress内にあるSAMZHE公式からコ～タので、SAMZHEの専用袋で送られてキタｗ

日本着後は書留となるので、受取には対面サインが必要。

AliExpressの安価品はポスト投げ入れが多いのだが、やはり対面の方が安全？

0.5mが1本と、1mが2本の、合計3本。

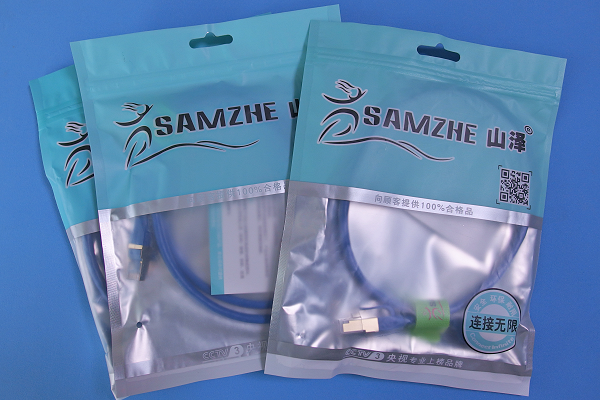

SAMZHE_LAN_CAT7_001

チャック付きの袋に入っているので、再利用可能。

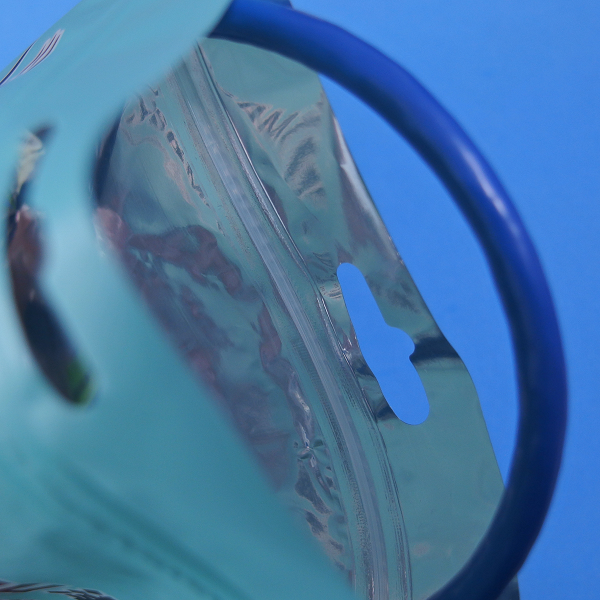

SAMZHE_LAN_CAT7_002

袋裏面。

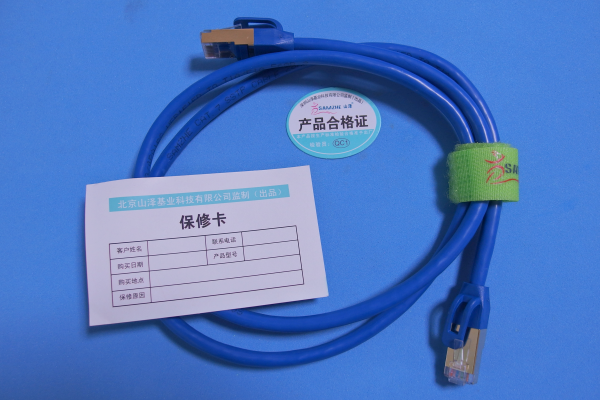

謎の「産品合格証」と「保修カード」が入っているが、保修カードには何の記載もない。

SAMZHE_LAN_CAT7_004

合格証の類はUgreen(同じく中国のケーブルメーカー)の製品などにも見られるので、中国のデフォルト流行らしいが、こンなモン、正直不要では？

袋に書いておけば済むハナシだが、別途カードにしておいた方が目に付く(ツカヅァルをゑなゐ)ので、費用をかけても意味がアルとフンでるのだろう。

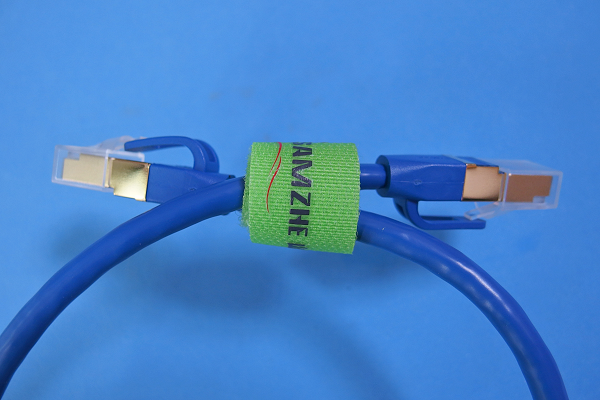

マジックテープのケーブル止めが付いている。

SAMZHE_LAN_CAT7_005

タカダカLANケーブルゴトキに、豪華なフルマイだね...

大河内「タカドァクァとはナンだね？」
鵜飼「失言デシた...」

ケーブルの先端にはケーブルキャップが付いている。

SAMZHE_LAN_CAT7_006

だが、3本の内、1本にはケーブルキャップが最初からなかった。

しかし、「産品合格証」は漏れなく入っているという、ワケの分からない検査基準ｗｗｗｗｗ

ケーブルキャップなど不要なのだが、出張ケースに入れるような場合は、キャップがあるとアリガタヒ。

ムァ、本品はケーブルが太く硬いので、出張ケースに入れるのには向かないから、別の細いケーブルに使う。

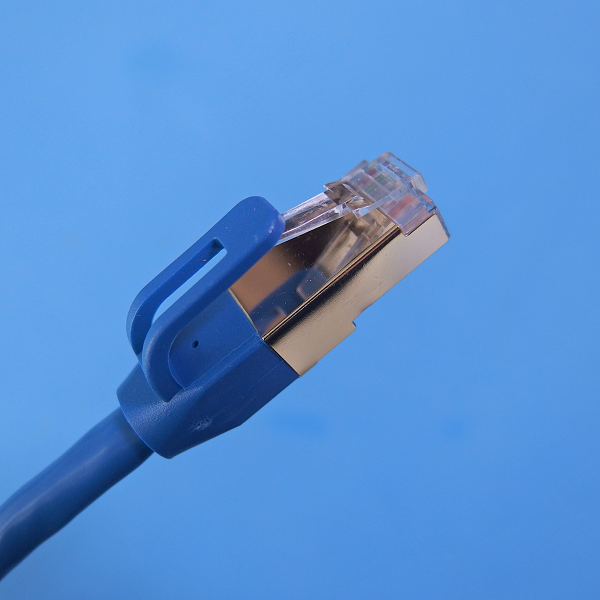

先端にはピン折れ防止の機構がアル。

SAMZHE_LAN_CAT7_007

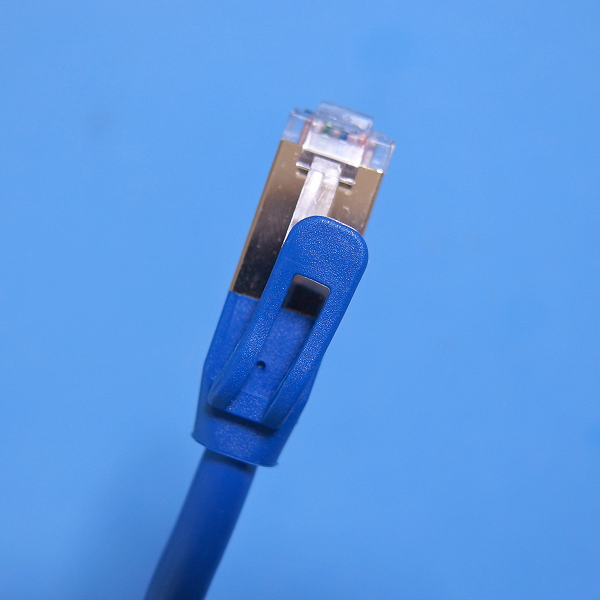

この機構、素材がメティアクティア柔らかゐので、グヌェーとユガンでることもあり、扱いには注意が必要。

SAMZHE_LAN_CAT7_008

シールド必須のCat7であるためか、ケーブルは太くて硬い。

フラット型のCat7ケーブルも存在するので、Cat7＝太いとは限らないようだが、ペラペラだと大丈夫？となるので、太いと精神的に安心。

ソレに、ワシの用途では、遠距離をハワス訳ではないので、別に硬くても問題ナイ。

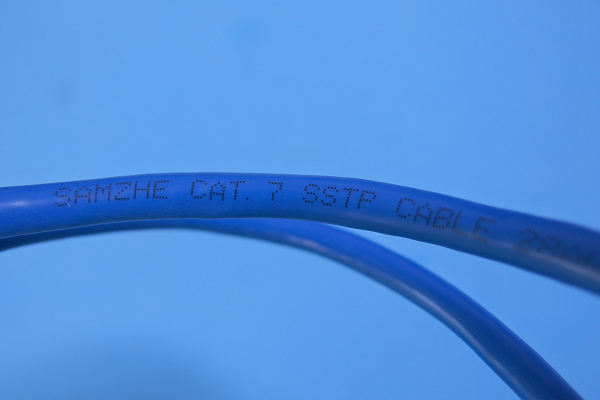

ケーブル上のカテゴリー表記であるが、1mのモノには記されているモノノ、50cmのモノには見当たらなかった。

SAMZHE_LAN_CAT7_009

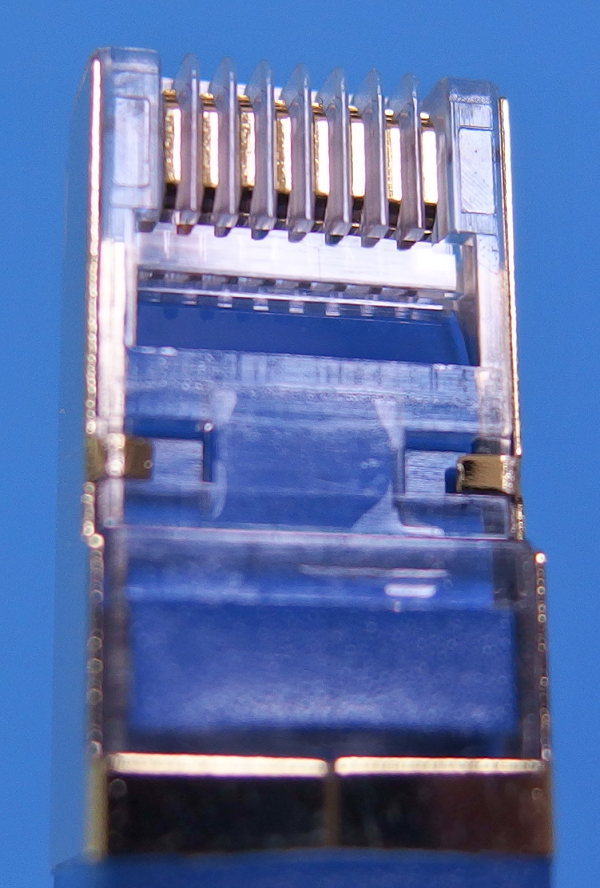

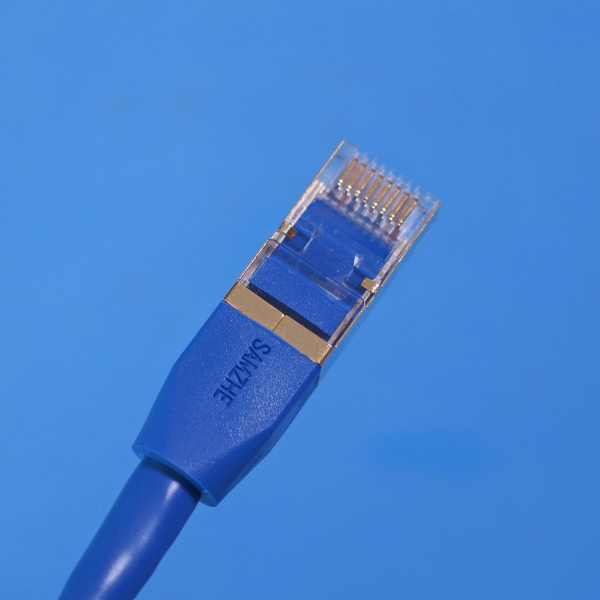

この表記がないと、後になって「このケーブルはナニ？」とナリカネナイ(成兼内)が、先端が金メッキでゴーヂァスなので、区別は付くだろう。

関連：カテゴリー不明なアヤシグェなLANケーブルが溢れているワシん家ｗｗｗｗｗ

SAMZHE_LAN_CAT7_010

＜良い点＞

・圧倒的に安いｗ
・ケーブルキャップ、ケーブル止め付！

＜悪い点＞

・付属品欠品
・ピン折れ防止のユガみ

この価格であれば、悪い点は十分無視できる。

政府の意向で神之國が確実に没落してユク一方、中華人民共和國は圧倒的な人員と物量でJ*Pを圧倒、加え近年は世界最高水準の知識結集で小國J*Pを凌駕、間もなく全てを席巻スルのは間違ゐなゐッ！！(←長井、古杉)

関連：SUNTAIHO lightning 高耐久ケーブルレビュー

で、LANケーブルのカテゴリーについては、以前も書いたけど、

カテゴリー7
・通信速度：10Gbps
・伝送帯域：600MHz
・ノイズ防御(シールド)：必ずある

カテゴリー6A
・通信速度：10Gbps
・伝送帯域：500MHz
・ノイズ防御(シールド)：あるものとないものがある

カテゴリー6
・通信速度：1Gbps
・伝送帯域：250MHz
・ノイズ防御(シールド)：あるものとないものがある

カテゴリー5e
・通信速度：1Gbps
・伝送帯域：100MHz
・ノイズ防御(シールド)：あるものとないものがある

カテゴリー5
・通信速度：100Mbps
・伝送帯域：100MHz
・ノイズ防御(シールド)：あるものとないものがある

となってる。

シールドに関しては、Cat7は必須だが、他はあってもなくてもよい。

稀にCat6A等でシールドが施されているモノがあるが、ソレはメーカーが独自にヤッてるモノだ。

以前購入したダイソーのCat6のケーブルには、シールドはない。

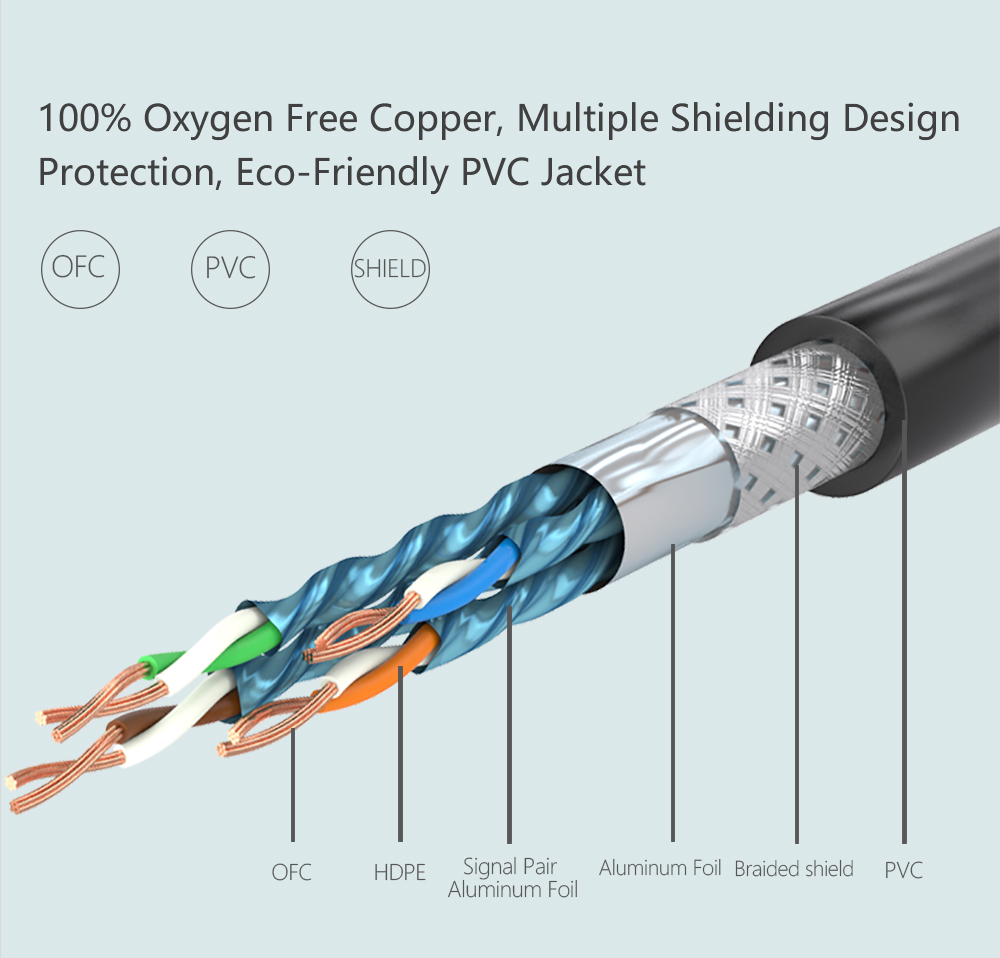

で、今回のSAMZHEのCat7のケーブルには、シールドがある。

SAMZHE_LAN_CAT7_012

切ったワケやナイから、マヂでコンな風になってるのかはシラン(SILANE)。

以上、ココまで速度計測結果ナシ！

落ち着いたら追報する。

ムァ、末端機器のアース処理がキチンとされていない(一般家庭や事務所ではソレが普通)ので、別にCat7にしても速くならない(ケーブルの利点を活かせない)のは明らかなのだが、精神的な向上は見込ムェルとユー、ワケの分からないネラゐなのでアルァｗｗｗｗｗ

大体、オマエンとこに10Gbpsの環境ないヤロ？セヤロ？

測定の結果、ダイソーのCat6に負けトッタラ、モー(MOW)笑うシカナイ(鹿内)けれドモｗｗｗｗｗ
