タグ：セイミツ



エレコムのJC-AS01BKのガワを使ッて拵(コシラ)ゑた格闘スティック。

【2007年モデル】ELECOM アーケードスティック USB接続 2軸10ボタン 【プレステ3にも対応】 ブラック JC-AS01BK

関連：JC-AS01BK(エレコムのアーケードスティック)のレビュー

XBOX360,PC,PS3兼用なンで、ボタンが混同/近藤でヤヤコシ〜という問題がある。

XBOX360_JC-AS01BK

XBOX360：PS3

X：□
Y：△
A：×
B：〇
LB：L1
RB：R1
LT：L2
RT：R2

セイミツの透明ボタン(PS-14-KN)を使ッたンで、ボタントップを外し、中に表記を入れるコトが可能。

JC-AS01BK_001

ダグァ、見た目はごつチャチになってしまったｗｗｗｗｗ

JC-AS01BK_002

このヅァムァｗｗｗｗｗ

JC-AS01BK_003

↓参考：内部写真

JC-AS01BK_004

リングによるネジ止め式であるが、下段右から二番目のリングが他と異なり白いのは、コレだけが新しい(後期版？)であるタメ。

前期版？の透明リングは固く割れやすいが、後期版はプラの素材が変わっており、割れにくくなってる。

シメツケル際に力を加えるンで、割れやすいと困る野田(一期生)。

なお、XBOX360とPS3の切り替えは、上の写真だと上部左端にある「AUTO」ボタンを押しながら、通電中の機器(XBOX360,PC,PS3)にUSBケーブルを挿すコトで可能。

関連：格闘スティックレバーの軸(シャフト)の錆を防ぐ方法

関連：LS-32(セイミツ)の軸が錆びたので交換する - ドリキャス用格闘スティック

関連：BSGPAC02BK(バッファ棒2)のレビュー

【2007年モデル】ELECOM アーケードスティック USB接続 2軸10ボタン 【プレステ3にも対応】 ブラック JC-AS01BK
【2007年モデル】ELECOM アーケードスティック USB接続 2軸10ボタン 【プレステ3にも対応】 ブラック JC-AS01BK
posted on shattered-blog.com at 17.07.19
エレコム (2007-06-15)
売り上げランキング: 7,268
Amazon.co.jpで詳細を見る

ELECOM PS3 USBアーケードスティック 10ボタン 連射機能搭載 ブラック JC-GMAS01BK
ELECOM PS3 USBアーケードスティック 10ボタン 連射機能搭載 ブラック JC-GMAS01BK
posted on shattered-blog.com at 17.07.19
エレコム (2010-08-05)
売り上げランキング: 13,543
Amazon.co.jpで詳細を見る

ELECOM PS3 USBアーケードスティック 10ボタン 連射機能搭載 レッド JC-GMAS01RD
ELECOM PS3 USBアーケードスティック 10ボタン 連射機能搭載 レッド JC-GMAS01RD
posted on shattered-blog.com at 17.07.19
エレコム (2010-08-05)
売り上げランキング: 25,096
Amazon.co.jpで詳細を見る

iBUFFALO USBアーケードスティック PC/PS3対応 13ボタン ブラック BSGPAC02BK
iBUFFALO USBアーケードスティック PC/PS3対応 13ボタン ブラック BSGPAC02BK
posted on shattered-blog.com at 17.07.19
バッファロー (2011-05-23)
売り上げランキング: 16,967
Amazon.co.jpで詳細を見る

【PS4/PS3/PC対応】リアルアーケードPro.V HAYABUSA ヘッドセット端子付き for PS4 PS3 PC
【PS4/PS3/PC対応】リアルアーケードPro.V HAYABUSA ヘッドセット端子付き for PS4 PS3 PC
posted on shattered-blog.com at 17.07.19
ホリ (2016-12-22)
売り上げランキング: 150
Amazon.co.jpで詳細を見る

(PS3/Xbox360/PC用) アーケードマックス
(PS3/Xbox360/PC用) アーケードマックス
posted on shattered-blog.com at 17.07.25
デイテル・ジャパン (2010-07-30)
売り上げランキング: 15,827
Amazon.co.jpで詳細を見る

タグ ：
#PS-14-KN
#セイミツ
#JC-AS01BK
#ELECOM
#エレコム
#格闘スティック
#アーケードスティック
#PS3
#XBOX360
#PC
[PR] au PAY / au WALLET カード 情報

このエントリーをはてなブックマークに追加 mixiチェック



セイミツのLS-32であるが、ゴティアゴティアゐぢッてると、止めてあるCリング(C形止め輪)がグニュアッ！となッてクル。

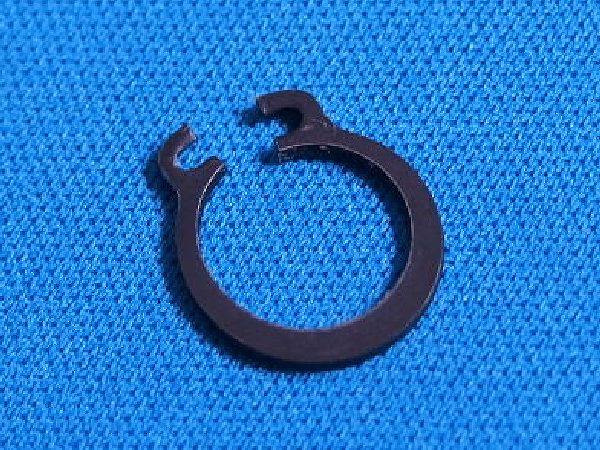

Cリング_LS-32

円形がユガむのね。

こうなると修復は困難なので、新しいCリングに交換した方が精神的にョゐ。

Cリングは1個20円でセイミツでも販売されているが、送料がカカルしね...

関連：単品部品一覧 (セイミツ)

外したCリングを、ティアティ(＝安物)なデジタルノギスで測ると...

・内径：8.9mm
・外径：11.6mm
・厚：0.9mm

となるが、グニュアッ！となッてるンを測ッても意味ナゐッて...

なンで、軸側を測ると、

軸側_LS-32

・軸の溝：8.5mm
・軸：9.9mm

となる。

Cリングは中華(AliExpress)で50個で2-300円程度で買ゑるが、下表でゆぅとφ9になるンかな/佳奈？

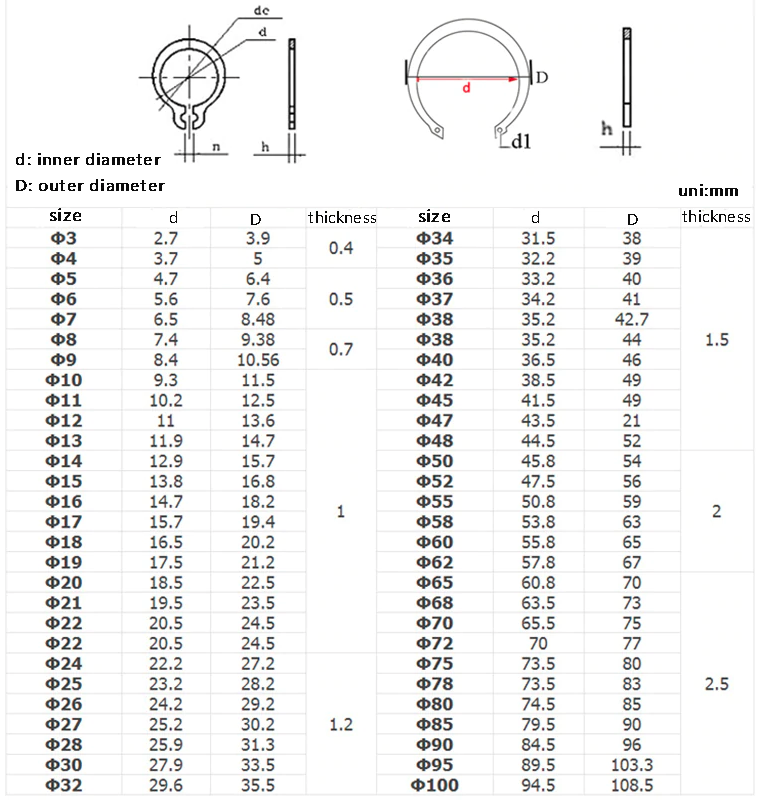

Cリング_AliExpress

d(小文字)が内径で、D(大文字)が外径ヅァル。

d：inner diameter：8.4mm
D：outer diameter：10.56mm

元のCリングの厚みは0.9mmであるが、中華品は0.7mmと薄ゐ。

薄いからとゐッてハズれるコトはナゐかと思うが...

材質は黒鋼(＝鉄)とステンレスのンがあるが、価格は大シて変わらンので、錆びにくいステンレスのンを選ぶべきかはシラン(SILANE)。

関連：Cリング(ステンレス) (AliExpress)

関連：Cリング(黒鋼) (AliExpress)

注意すべき点は、使っているCリングプライヤーのツメの太さで、元のCリングは内側に開いているが、閉じてるンを買う場合は穴にCリングプライヤーのツメが入るかを確認しておく必要がある。

高儀 GISUKE 穴・軸兼用 スナップリングプライヤー 4pcs

上表では「d1」が穴の大きさであるが、値が記載されてゐナゐ...

この程度の大きさのCリングをゐぢるCリングプライヤーのツメは、太くても1.4mmなので、最低ソノくらゐの穴はあると思うが...

なお、Cリングには軸用と穴用がある。

・軸用：弾力で閉じて固定する、LS-32はコチラ
・穴用：弾力で開いて固定する

形状は、

軸用：Cリングの内側が円形
穴用：Cリングの外側が円形

なので外観で区別できる。

Cリングだけでなく、Cリングプライヤーにも各々があるので注意。

軸用はツマンで開けるコトでロック解除となるが、穴用はツマンで閉じるコトでロック解除となり、逆ダカラだ。

格闘スティックは軸用だけで済むが、軸用/穴用兼用も安いのでソレをコ〜トケばゑ〜。

関連：LS-32(セイミツ)の軸が錆びたので交換する - ドリキャス用格闘スティック

関連：格闘スティックレバーの軸(シャフト)の錆を防ぐ方法

関連：C形止め輪の寸法・形状/軸側の溝の寸法・形状 (三木プーリ)

高儀 GISUKE 穴・軸兼用 スナップリングプライヤー 4pcs
高儀 GISUKE 穴・軸兼用 スナップリングプライヤー 4pcs
posted with amazlet at 19.11.23
�盖�(Takagi)
売り上げランキング: 14,391
Amazon.co.jpで詳細を見る

SK11 サークリップ・スナップリングプライヤー 軸穴兼用 径 10~40mm SOCP-150
SK11 サークリップ・スナップリングプライヤー 軸穴兼用 径 10~40mm SOCP-150
posted with amazlet at 19.11.23
SK11(エスケー11) (2014-04-01)
売り上げランキング: 2,779
Amazon.co.jpで詳細を見る


タグ ：
#セイミツ
#LS-32
#Cリング
#C形止め輪
[PR] au PAY / au WALLET カード 情報

このエントリーをはてなブックマークに追加 mixiチェック



以下でも書いたけど、LS-32-01とか、格闘スティックのレバーの軸(シャフト)が錆びる問題。

錆びたレバーの軸_LS-32

関連：LS-32(セイミツ)の軸が錆びたので交換する - ドリキャス用格闘スティック

どンだけ年季(ヌェンクィ)入ッてンねン！と思ワレるダロ〜グァ、1年も経過せヅにコ〜ナル始末。

シャフトカバー付きであれば錆びないだろうけど、錆びたもンはシャー(3倍速)ナゐ。

・シャフトカバー付きのン(LS-32-SC/LS-32-01-SC)を買う。
・シャフトカバーナシのンは使用後に手入れして錆びないようにする。
・錆びたンはシャフト(軸)だけ買ッて交換する(単品部品一覧)。

錆びたムァムァ使うと、手が鐡久作(テツクサク)なるワョ！

で、何か工夫できなゐか？

収縮チューブがあればゐ々が、手元のモノは細杉手ダメ。

収縮チューブ

なンかゑ〜ンなゐかヌァ〜思(ヲモ)てたら、100円ショップでソレらしいモノを発見！

ビッグストロー

ビッグストロー 30本

タピオカとかスムージーとか、なンかシラン(SILANE)けど、ギャル向けのナウゐ飲料向けの、太いストローラシ(LE-SEA)。

コレが軸の保護に合うのではないか？と思ッてコータ次第。

ビッグストロー_30本

シナモノは、以下のような感じ。

ビッグストロー_1本

素材は、ポリプロピレン(PP)であり、一般的なストローのようなヤワなソレではなく、ソレナリにシッカリしてる。

太さは、以下。

ビッグストロー_太さ

パッケージには、長さ210mm、直径12mmとある。

ビッグストロー_仕様

本来の用途以外に使用しないでください。

全ては自己責任、何かあッてもダイソー及びワシはシラン(SILANE)サカゐ(堺)ヌァ！

コレをセイミツのLS-32系に通すと、以下のようになッた。

LS-32_ビッグストロー

問題なく通るけど、若干のアソビがあるンで、ソレが気になる。

若干のアソビ_LS-32_ビッグストロー

ビニールテープを巻ゐてから通すなどスルと、マシにはナルかな？

レバーを倒した時のために、長さは若干短めに切る必要がある。

既に錆びてシまッた軸も、この方法でマドァマドァ使用できるだろう。

ンで、本品の内容数は30本、1本3.6円(税込)。

数本あれば軸用途には十分なンで、ギャル向けのナウゐ飲料ナヅォ飲まンワシにとッては、大量にアマる(甘利)コト確定！

関連：JC-AS01BK(エレコムのアーケードスティック)のレビュー

関連：LS-32(セイミツ)のマイクロスイッチ(AM51662C5N,松下)の分解とメンテナンス

関連：アーケードスティック(HKT-7300)のレバーをセイミツのLS-32-01に交換シたッた結果ｗｗｗｗｗ

関連：JC-AS01BK(エレコム)のレバーをFighting Stick EX2(XBOX360,HORI)に移植スル？

関連：FightingStick(PS用)を基板乗っ取りでXBOX360(USB)化ｗｗｗｗｗ

関連：アーケード/格闘スティックに向くガワ(ケース)の考察��

関連：アーケード/格闘スティックに向くガワ(ケース)の考察��

関連：BSGPAC02BK(バッファ棒2)のレビュー

関連：バッファ棒2(BSGPAC02BK)のクヅォな点ムァトムェ

LS-32-01　セイミツ　ジョイスティック (ボールカラー：イエロー)
LS-32-01　セイミツ　ジョイスティック (ボールカラー：イエロー)
posted with amazlet at 18.05.26
RS
売り上げランキング: 94,349
Amazon.co.jpで詳細を見る

高儀 GISUKE 穴・軸兼用 スナップリングプライヤー 4pcs
高儀 GISUKE 穴・軸兼用 スナップリングプライヤー 4pcs
posted with amazlet at 18.05.26
高儀
売り上げランキング: 1,476
Amazon.co.jpで詳細を見る

【2007年モデル】ELECOM アーケードスティック USB接続 2軸10ボタン 【プレステ3にも対応】 ブラック JC-AS01BK
【2007年モデル】ELECOM アーケードスティック USB接続 2軸10ボタン 【プレステ3にも対応】 ブラック JC-AS01BK
posted with amazlet at 18.05.26
エレコム (2007-06-15)
売り上げランキング: 12,548
Amazon.co.jpで詳細を見る

スーパーストリートファイターIIX forMatchingService
スーパーストリートファイターIIX forMatchingService
posted with amazlet at 17.03.23
カプコン (2000-12-22)
売り上げランキング: 32,433
Amazon.co.jpで詳細を見る

ドリームキャスト本体
ドリームキャスト本体
posted with amazlet at 18.05.26
セガ (1999-01-01)
売り上げランキング: 1,819
Amazon.co.jpで詳細を見る

ビジュアルメモリ DC (ホワイト)
ビジュアルメモリ DC (ホワイト)
posted with amazlet at 18.05.26
セガ (1998-11-27)
売り上げランキング: 5,519
Amazon.co.jpで詳細を見る

三和電子 ハメ込み式押しボタン30φ 黒枠グレー OBSF-30-K-DH
三和電子 ハメ込み式押しボタン30φ 黒枠グレー OBSF-30-K-DH
posted with amazlet at 18.05.26
三和電子
売り上げランキング: 76,557
Amazon.co.jpで詳細を見る

KURE(呉工業) シリコングリースメイト ペースト (50g) グリース [ 品番 ] 1067 [HTRC2.1]
KURE(呉工業) シリコングリースメイト ペースト (50g) グリース [ 品番 ] 1067 [HTRC2.1]
posted with amazlet at 18.05.26
KURE(呉工業)
売り上げランキング: 2,925
Amazon.co.jpで詳細を見る


タグ ：
#LS-32-01
#LS-32
#LS-32-SC
#LS-32-01-SC
#セイミツ
#レバー
#錆びる
[PR] au PAY / au WALLET カード 情報

このエントリーをはてなブックマークに追加 mixiチェック



LS-32のシャフト(軸)が錆びてキタので、

錆_LS-32

予備のLS-32-01の軸と交換する。

LS-32-01

基板の有無はあるが、軸は同じなので入替可能。

LS-32を分解するには、底側先端の固定(Cリング)を外す必要があるが、

底側先端_LS-32

そのためにはCリングプライヤー(スナップリングプライヤー)が必要だ。

Cリングプライヤー

高儀 GISUKE 穴・軸兼用 スナップリングプライヤー 4pcs
高儀 GISUKE 穴・軸兼用 スナップリングプライヤー 4pcs

握ると開くヤツ(軸用)ね。

リングを外す時、Cリングを押さゑて、ヴョン！と飛ばナゐようにスルコト！

Cリング_LS-32

レバーを交換したモノノ、シャフトカバー付き(LS-32-SC/LS-32-01-SC)のンでないと、いずれマタ錆びてしまうだろう。

今回は予備レバーの軸と交換したが、軸だけも売っている。

関連：単品部品一覧 (セイミツ)

軸受やCリング、スペーサーなども単品販売されている。

軸を交換する際に、軸受にグリス(シリコングリースメイト)を塗っておくとよいだろう。

軸受_グリス_LS-32

各部品の順序と向きは、以下の通り。

順序_LS-32

軸受(水色)とスプリング受(黄色)の間に、軸受取付架台(濃青色)がクル構造。

で、レバー固定ネジの1本が錆びているので、

錆ネジ_JC-AS01BK

コレも交換する。

ネジ交換_JC-AS01BK

このネジはダイソーの安物(ステンレスではなくタドァの鉄)なので、コチラは錆びて当然である。

筐体上部に飛び出ているンで手と接触するが、意外と気にナラナイ。

ニッケル含有量の高い、高級なステンレスだと手汗ぐらいでは錆びないが、錆びるのを見るに、安物のステンレスが使われているようだ。

この格闘スティックはドリームキャスト用としてコシラゑたモノ。

ガワはエレコムのJC-AS01BK、レバーはセイミツのLS-32、ボタンは三和のOBSF-30である。

【2007年モデル】ELECOM アーケードスティック USB接続 2軸10ボタン 【プレステ3にも対応】 ブラック JC-AS01BK
【2007年モデル】ELECOM アーケードスティック USB接続 2軸10ボタン 【プレステ3にも対応】 ブラック JC-AS01BK

レバー周辺やボタン周辺のソレナリの加工が必要になるが、筐体強度があり、サイズも丁度よくオススメだ(詳細は以下記事)。

JC-AS01BK_DC用

関連：アーケード/格闘スティックに向くガワ(ケース)の考察��

関連：アーケード/格闘スティックに向くガワ(ケース)の考察��

換装がラクだからと言ッて、BSGPAC02BK(バッファ棒2)は一切オススメしなゐ！

関連：バッファ棒2(BSGPAC02BK)のクヅォな点ムァトムェ

ドリームキャストはセーブメモリー(ビジュアルメモリ)がコントローラーに付くので、ソレも筐体内に格納シテアル。

JC-AS01BK_DC用_内部

ケーブルが2本出てて、白ゐ方がDC、黒ゐ方がUSBヌェ。

JC-AS01BK_DC用_ケーブル

DC接続時にPCも接続するコトで、以下のように入力を取るコトが可能だ。



ザンギエフの弐回転(ファイナルアトミックバスター)とかがチャンと入ッてゐるか、調ヴェルのに役立つだろう。

関連：JC-AS01BK(エレコムのアーケードスティック)のレビュー

関連：LS-32(セイミツ)のマイクロスイッチ(AM51662C5N,松下)の分解とメンテナンス

関連：アーケードスティック(HKT-7300)のレバーをセイミツのLS-32-01に交換シたッた結果ｗｗｗｗｗ

関連：JC-AS01BK(エレコム)のレバーをFighting Stick EX2(XBOX360,HORI)に移植スル？

関連：FightingStick(PS用)を基板乗っ取りでXBOX360(USB)化ｗｗｗｗｗ

LS-32-01　セイミツ　ジョイスティック (ボールカラー：イエロー)
LS-32-01　セイミツ　ジョイスティック (ボールカラー：イエロー)
posted with amazlet at 18.05.26
RS
売り上げランキング: 94,349
Amazon.co.jpで詳細を見る

高儀 GISUKE 穴・軸兼用 スナップリングプライヤー 4pcs
高儀 GISUKE 穴・軸兼用 スナップリングプライヤー 4pcs
posted with amazlet at 18.05.26
高儀
売り上げランキング: 1,476
Amazon.co.jpで詳細を見る

【2007年モデル】ELECOM アーケードスティック USB接続 2軸10ボタン 【プレステ3にも対応】 ブラック JC-AS01BK
【2007年モデル】ELECOM アーケードスティック USB接続 2軸10ボタン 【プレステ3にも対応】 ブラック JC-AS01BK
posted with amazlet at 18.05.26
エレコム (2007-06-15)
売り上げランキング: 12,548
Amazon.co.jpで詳細を見る

スーパーストリートファイターIIX forMatchingService
スーパーストリートファイターIIX forMatchingService
posted with amazlet at 17.03.23
カプコン (2000-12-22)
売り上げランキング: 32,433
Amazon.co.jpで詳細を見る

ドリームキャスト本体
ドリームキャスト本体
posted with amazlet at 18.05.26
セガ (1999-01-01)
売り上げランキング: 1,819
Amazon.co.jpで詳細を見る

ビジュアルメモリ DC (ホワイト)
ビジュアルメモリ DC (ホワイト)
posted with amazlet at 18.05.26
セガ (1998-11-27)
売り上げランキング: 5,519
Amazon.co.jpで詳細を見る

三和電子 ハメ込み式押しボタン30φ 黒枠グレー OBSF-30-K-DH
三和電子 ハメ込み式押しボタン30φ 黒枠グレー OBSF-30-K-DH
posted with amazlet at 18.05.26
三和電子
売り上げランキング: 76,557
Amazon.co.jpで詳細を見る

KURE(呉工業) シリコングリースメイト ペースト (50g) グリース [ 品番 ] 1067 [HTRC2.1]
KURE(呉工業) シリコングリースメイト ペースト (50g) グリース [ 品番 ] 1067 [HTRC2.1]
posted with amazlet at 18.05.26
KURE(呉工業)
売り上げランキング: 2,925
Amazon.co.jpで詳細を見る


タグ ：
#セイミツ
#LS-32
#LS-32-01
#シャフト
#軸
#レバー
#分解
#スナップリングプライヤー
#Cリングプライヤー
#JC-AS01BK
[PR] au PAY / au WALLET カード 情報

このエントリーをはてなブックマークに追加 mixiチェック



LS-62-01(セイミツ)は短軸(ショートシャフト)であり、標準では八角ガイドである。

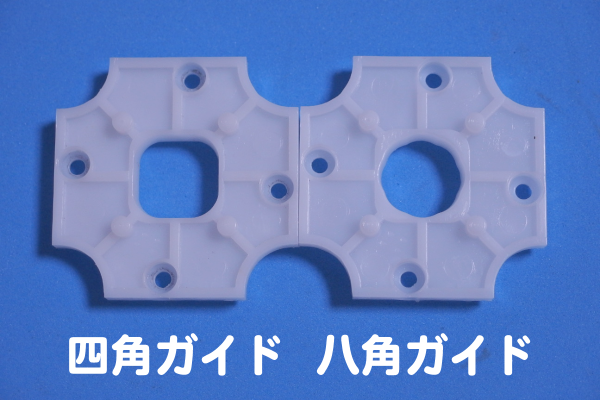

四角ガイドと八角ガイド

サスガに八角ガイドは操作に違和感があるので、LS-58-01から取り外した四角ガイドに交換する。

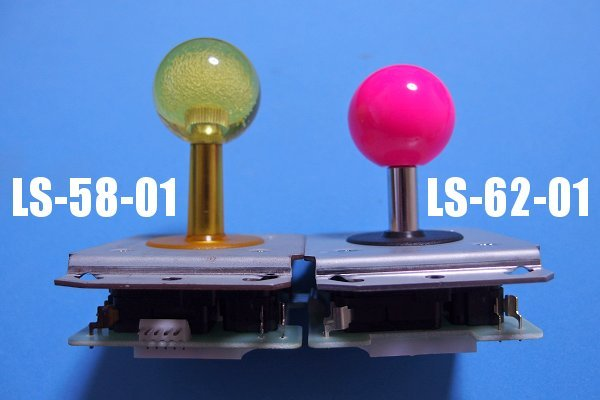

LS-58-01とLS-62-01

LS-58-01(ロングシャフト)とLS-62-01は、基礎の部分は共通(コンパクトタイプ)なので、このようなコトができる。

グァ、その結果、斬空波動拳スラ出なゐという、悲惨杉流結果にｗｗｗｗｗ



上記のライブでは、LS-62-01(四角ガイド)で開始したモノノ、ワヅァが出なゐンで、途中からLS-32(四角ガイド)のHKT-7300に替えて放送シた次第である。

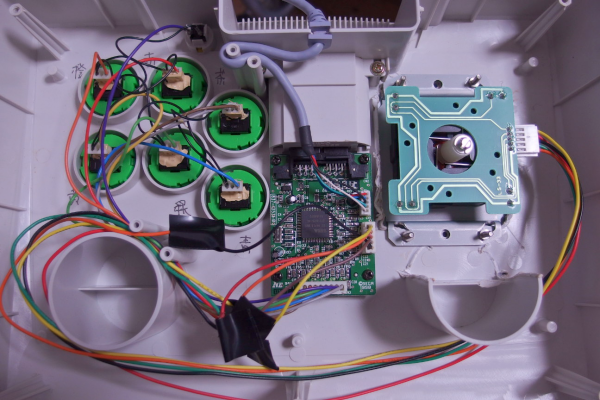

LS-62-01_HKT-7300

テクァ、ンなモン単なるナレ出汁(ダシ)、上級者は普通のレバーで十分デスから〜残念ッ！(←陽区、古杉)

弘法筆を選ヴァヅ！(✿╹◡╹)

下手の横好クィ！(✿╹◡╹)

ムァ〜、ゐくグァワしーヅィンブツやユーこっちゃｗｗｗｗｗ

ドレかに一本化スルなら、筐体のサイズが許せば、ヤハリLS-32/LS-32-01がゑ〜と思う。

あと、LS-62-01は新品でコータのだが、ヘコ♪ヘコ♪音がスルｗｗｗｗｗ

ある程度使ぅコトで馴染んで消ゑるかのはシラン(SILANE)。

関連：LS-58-01(セイミツ,Seimitsu)のレビュー
