サブマシン(Core i7-2600K,Z77 Extreme4)でのテストの話。
例のグラボの電源は8ピン×1であるが、6ピン×1でも動く。
関連:例のグラボと補助電源に関する注意事項

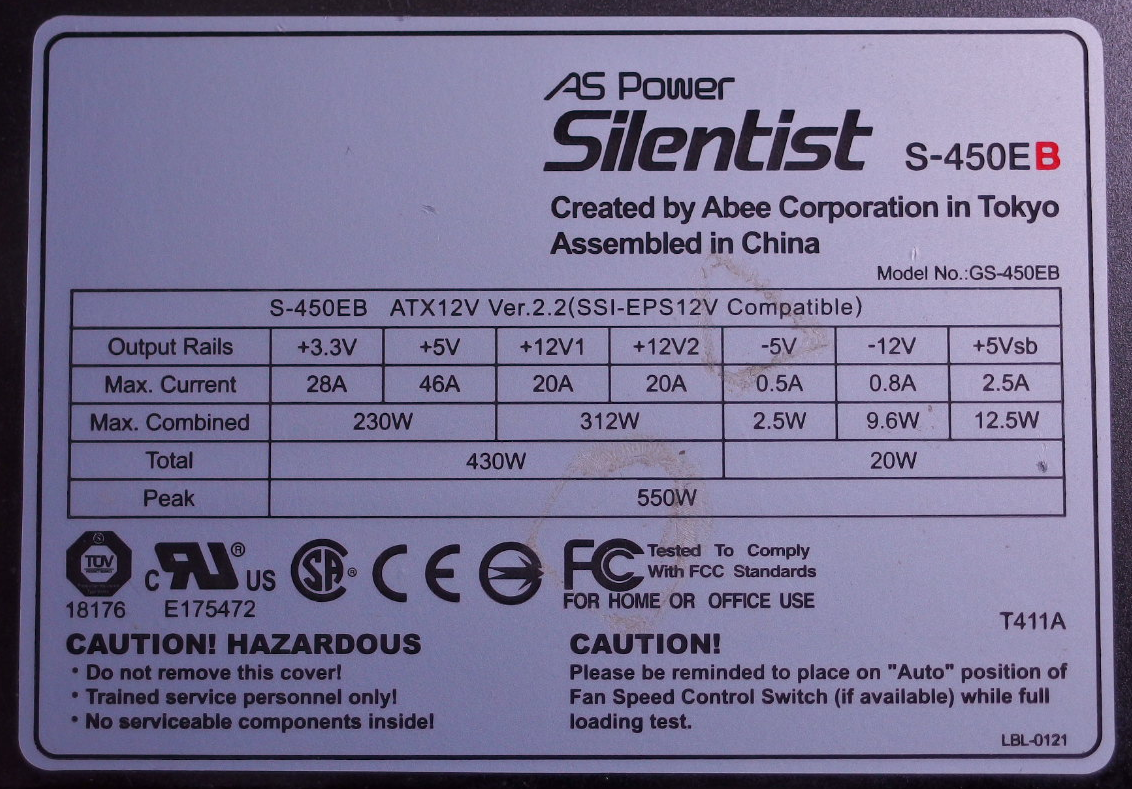

AbeeのS-450EBでは、ベンチもゲームで負荷を掛けても、問題なく稼働する。
が、やはり気分的に良くない。
何か不足しているというか、無理させている感が、精神的にあるのだ。
6ピン×2を8ピン×1に変換するケーブルがある。
PCI Express用電源変換ケーブルPWV09
ので、ソレを使えば、8ピンの無い古い電源でも8ピン×1で無問題かと思われる。
6ピン1つで75W、2つで150W、8ピン1つで150W、2つで300W、3つで450W(規格の最大)まで供給可能。
つまり、マザーボード供給分(75W)も含めると、以下のようになる。
・補助電源ナシ:75Wまで 1050Tiなど
・6ピン1つ:75W(M/B)+75W(補助電源)=150Wまで
・6ピン2つ:75W(M/B)+75W(補助電源)+75W(補助電源)=225Wまで
・8ピン1つ:75W(M/B)+150W(補助電源)=225Wまで
・6ピン1つと8ピン1つ:75W(M/B)+75W(補助電源)+150W(補助電源)=300Wまで
・8ピン2つ:75W(M/B)+150W(補助電源)+150W(補助電源)=375Wまで
・8ピン3つ:75W(M/B)+150W(補助電源)+150W(補助電源)+150W(補助電源)=525Wまで(規格の最大)
つまり、6ピン2つと8ピン1つは同意だからね。

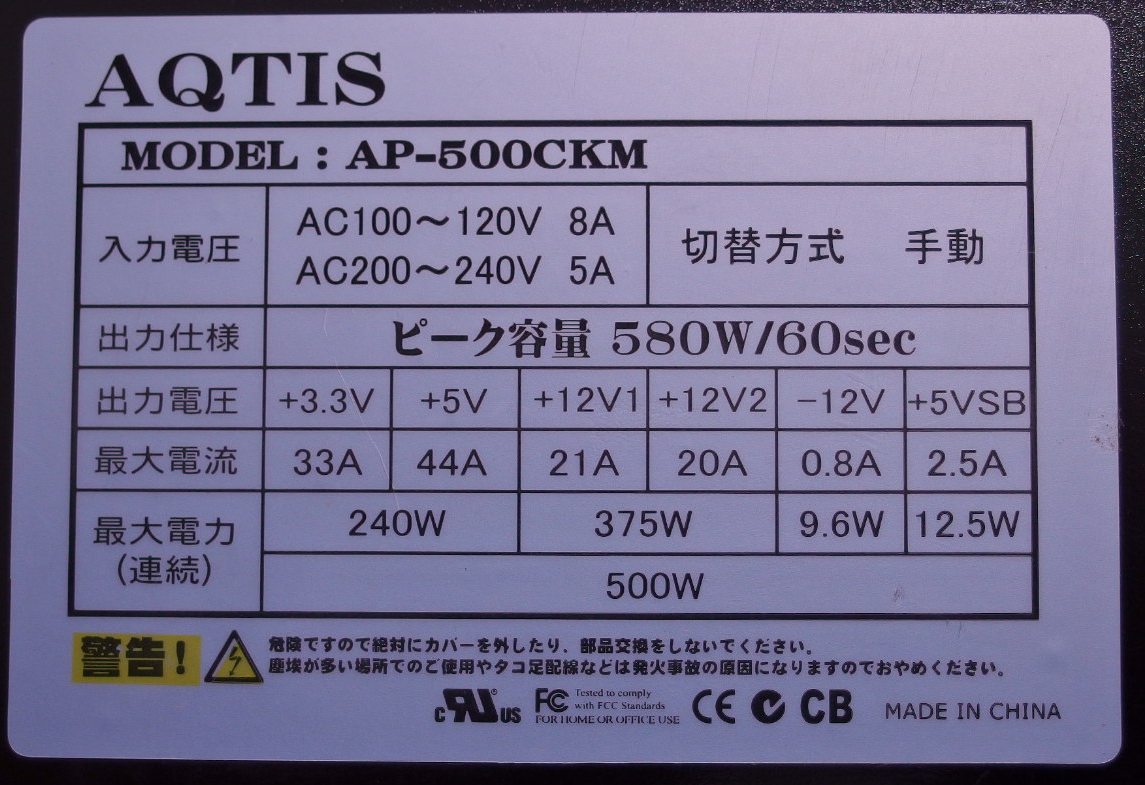

AQTISのAP-500CKMは、8ピンは無いが、6ピン×2があるので、8ピン×1に変換する。
関連:悲惨杉流電源ユニットのハナシ AQTIS AP-500CKM
しかし、負荷を掛けると、落ちてしまう。
FF15のベンチレベルでも、しばらくすると落ちる。
関連:ファイナルファンタジーXVベンチマーク
6ピン×1でも同様に落ちてしまう。
AbeeのS-450EBでは6ピン×1でも落ちないのに、AQTISのAP-500CKMだと6ピン×1でも6ピン×2=8ピン×1で落ちるのはなぜか?
S-450EBもAP-500CKMも、+12Vは20A程度で、大した差はない。
S-450EBはインテリジェントパワーセレクター(後述)により、負荷に応じて自動的に2系統を1系統にまとめる機能があるが、6ピン×1(=1系統)しか使っていないので関係ない。
てコトは、単にAQTISのAP-500CKMが、劣化なのかクヅォってコト?
-----「インテリジェントパワーセレクター」-----
S-450EBはマルチレーン(系統)に見えるが、インテリジェントパワーセレクターという機能により、COMBINED(1レーン)およびSPLIT(2レーン)を自動切換してくれる。
COMBINED(1レーン)は+12V1と+12V2の合計、つまりシングルレーンと同じとなる。
COMBINEDモード時は、背面にあるCOMBINED MODEランプが光る。
