[Lenovo] BIOS/UEFI(M2FKT27A,2020年12月15日)がリリース [ThinkCentre M75q-1 Tiny]

(2020年12月)

LenovoのThinkCentre M75q-1 Tinyに関するハナシ。

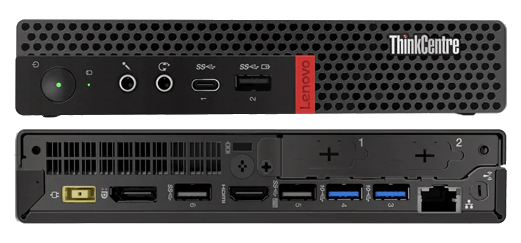

Lenovo_ThinkCentre M75q-1 Tiny

関連：Lenovo ThinkCentre M75q-1 Tiny - SSD(M.2,NVMe)やRAM(メモリー)の増設、135WのACアダプターについて

最新のBIOS/UEFIが、リリースされている。

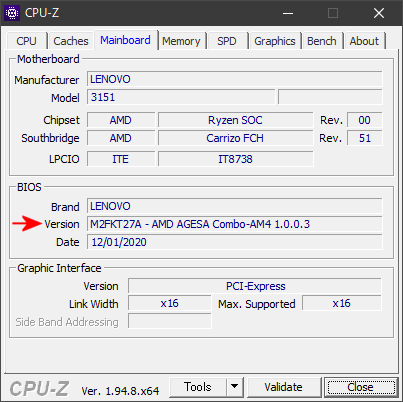

M2FKT27A

関連：BIOS/UEFI - ThinkCentre M75q-1 Tiny (Lenovo)

上記からダウンロードして進めると、PCが再起動される。

再起動途中でBIOS/UEFI画面となり、自動的にアップデートが行われる。

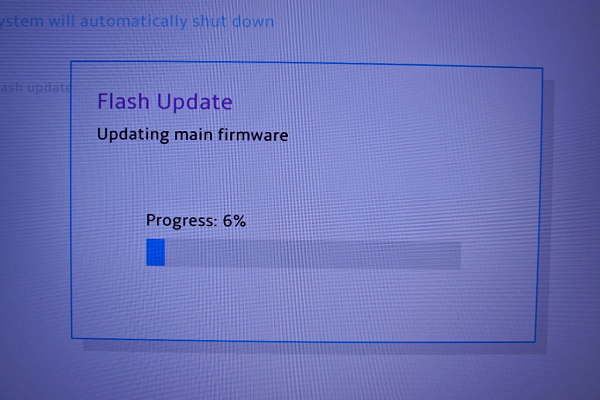

Lenovo_BIOS_UPDATE

ゆぅマデもナゐけど、ナニしてる間は電源切ルな！エリバレ！！

BIOS/UEFIの更新履歴

CHANGES for M2FKT27A(2020年12月15日)
1.Fix the issue of system turn off when set RTC alarm.
2.Enhance system stability.

CHANGES for M2FKT26A
1.Support TPM FW update.
2.Enhance system stability.

CHANGES for M2FKT25A(2020年10月16日)
1.Enhance system stability.

CHANGES for M2FKT24A(2020年9月10日)
1.Enhancement to address security vulnerability.

CHANGES for M2FKT23A
1.Enhance system stability.

CHANGES for M2FKT22A
1.Enhance system stability.

CHANGES for M2FKT21A(2020年7月16日)
1.Enhancement to address security vulnerability.
2.Add support of AMD memory guard(TSME).

CHANGES for M2FKT20A(2020年5月6日)
1.Enhancement to address security vulnerability.
2.Fiexed the issue of SMP verification failed.

CHANGES for M2FKT1FA
1.Enhancement to address security vulnerability CVE-2019-6173.

CHANGES for M2FKT1EA(2020年2月19日)
1.Enhancement to address security vulnerability.

CHANGES for M2FKT1DA
1.Enhance system stability.

CHANGES for M2FKT1CA(2019年12月31日)
1.Enhance system stability.

CHANGES for M2FKT1BA
1.Enhance system stability.

CHANGES for M2FKT1AA
1.Optimize the code of USB port control function.

CHANGES for M2FKT19A
1.Enhance system stability.

CHANGES for M2FKT18A
1.Fix the issue of sandbox start fail.

CHANGES for M2FKT17A
1.Enhance system stability.

CHANGES for M2FKT16A
1.Enhancement to address security vulnerability.

CHANGES for M2FKT15A
1.Enhance system stability.

Zen2 APU(Renoir)への対応

本アップデートが、2020年8月8日に登場した、Ryzen4000Gシリーズ(Zen2 APU)への対応なら/奈良スゴゐンだが、当然、ンなコトァ～ナゐだろうｗｗｗｗｗ

関連：[AMD] 新APU(Ryzen4000Gシリーズ)が発表、スペックや価格は？ [Renoir]

テクァ、Ryzen4000Gシリーズ(Zen2 APU)搭載のThinkCentre M75q Gen 2が、既に出てるｗｗｗ

価格.com限定 Eクーポンコード：ADKAKAKUOFFJL1217

購入はココ ⇒ ThinkCentre M75q Gen 2

関連：[語り] ThinkCentre M75q Gen 2 [新モデル]

関連：Lenovo ThinkCentre M75q-1 Tiny - SSD(M.2,NVMe)やRAM(メモリー)の増設、135WのACアダプターについて

関連：[Lenovo] ThinkCentre M75q-1 TinyのUMA Frame Buffer Sizeについて [BIOS/UEFI]

関連：[Lenovo] ThinkCentre M75q-1 Tiny と Radeon Software を極める！ [AMD]

タグ：: #BIOS; #Lenovo; #M2FKT27A; #ThinkCentre; #M75q-1; #Tiny; #UEFI

[PR] au PAY / au WALLET カード情報

2023年07月22日

[Pioneer] トレイが開かないDVR-S16J/DVR-216Lの対策 [パイオニア]

(2020年12月)

令和弐年にもなって、光学ドライブなど使っているのは老人か変な人クラゐ/冥だが、ソレ関連のハナシ。

関連：2020年に所有している光学ドライブ一覧と懸念

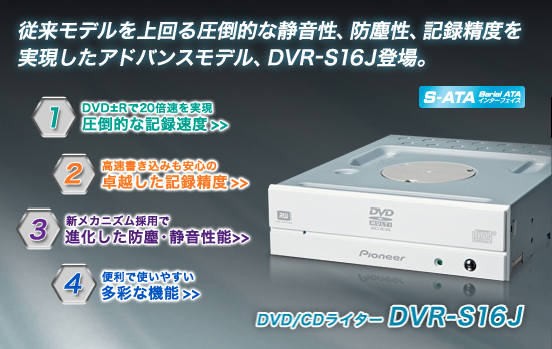

PioneerのDVR-S16J(DVR-216L)は、静音性、防塵性/棒人生、記録精度を実現したアドバンスモデルである。

DVR-S16J_DVR-216L_001

関連：DVR-S16J 製品情報 (パイオニア)

関連：DVR-S16J サポート情報 (パイオニア)

2008年7月発売のシナモノ(中国製)である。

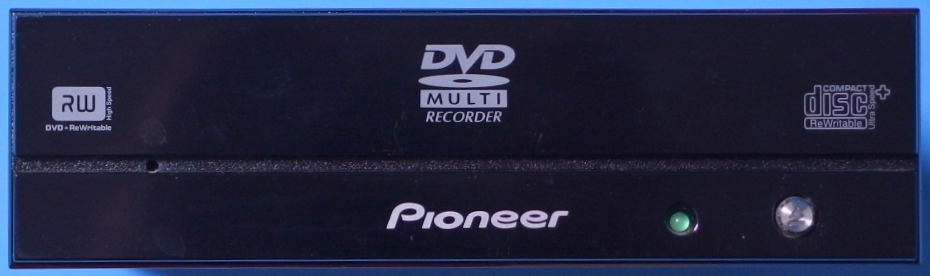

で、コレ、トレイが開かない。

DVR-S16J_DVR-216L_002

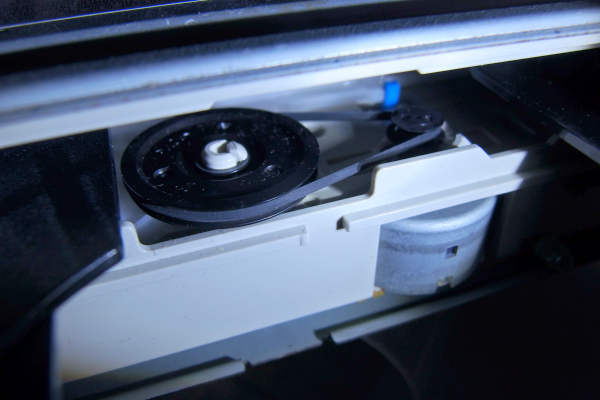

開閉用のゴムが伸びてる/伸晃(チン太郎のムスコ)んデショ？とゆうコトだが、ゴムベルトを見るも、伸びてる(チン略)気配がナゐ。

DVR-S16J_DVR-216L_003

で、当方が持つゴム/護謨ベルトコレクションの中から適する大きさのモノと交換するも、やはり開かない。

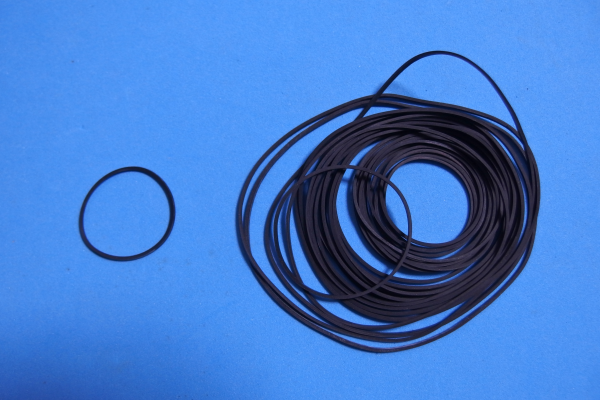

DVR-S16J_DVR-216L_004

↑(左)元のソレと(右)護謨ベルトコレクション

で、正解/政界は...

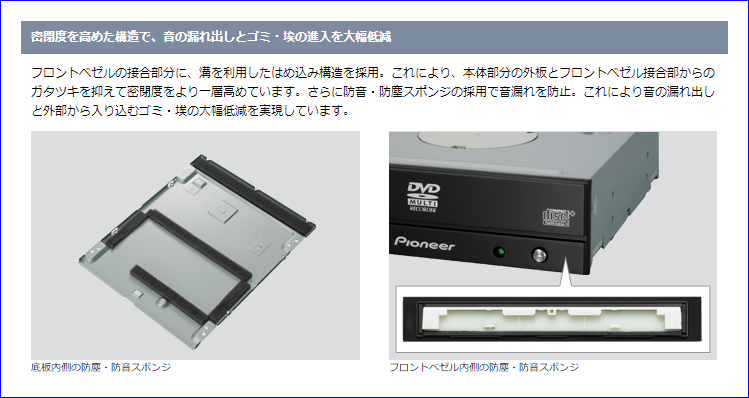

この機種、上述のように「アドバンスモデル」てコトで、静音性が高められている。

防音スポンジ_DVR-S16J_DVR-216L

関連：圧倒的な静音、防塵性能の実現 (パイオニア)

ソノタメに、トレイ前面の際(キワ)に、スポンジ的なソレがカマされている。

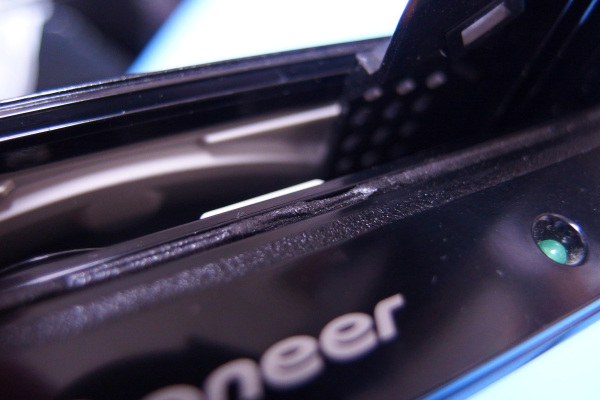

DVR-S16J_DVR-216L_005

↑画面中央の溝に嵌ッてるンがソレ

そのアレが、経年劣化(加水分解)で溶けてネチュア付き、まるで接着剤/両面テープのように、トレイの開閉を妨げているのだ。

なので、トレイの枠周辺に残存するソレを、ピンセットで除去すればよい。

DVR-S16J_DVR-216L_006

さすれば、開閉が復活するでアロ～/ARROW！

劣化するような素材を貼り付け「静音！」「アドバンス！」などとユッテるパイオニアの連中/輩は逝ッてヨシ！

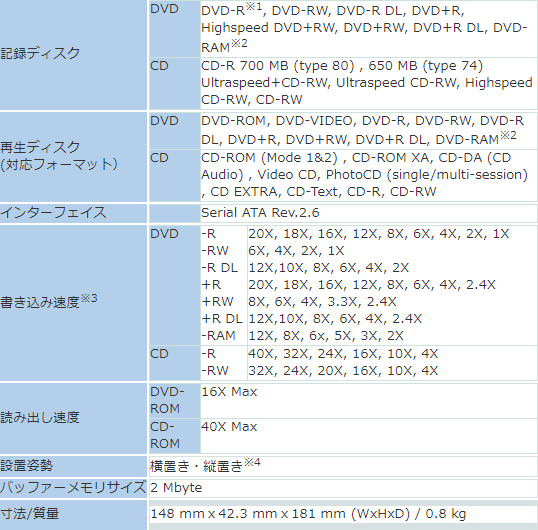

DVR-S16J/DVR-216Lの仕様

最新のファームウェアは、v1.10(2010年1月8日)。

v1.10
・DVD±R記録性能の向上
・DVD-RW追記時の記録性能の向上
・DVD-RAM再生性能の向上
・B's ClipにてDVD-R DLマウント時の不具合修正

v1.09
・WindowsVistaのDVD-RAM Full Format時にエラーが発生する問題を修正
・LEDランプがうっすらと点灯している問題を修正

v1.06
・DVD±R高速記録性能向上

関連：2020年に所有している光学ドライブ一覧と懸念

関連：DVSM-PLV8U2-BK/N(BUFFALOのDVDドライブ) 入手とレビュー

タグ：: #DVR-S16J; #DVR-216L; #Pioneer; #パイオニア

[PR] au PAY / au WALLET カード情報

2023年07月15日

[Mayflash] MAGIC-NSの入手とレビュー [ネオジオミニ]

(2020年12月)

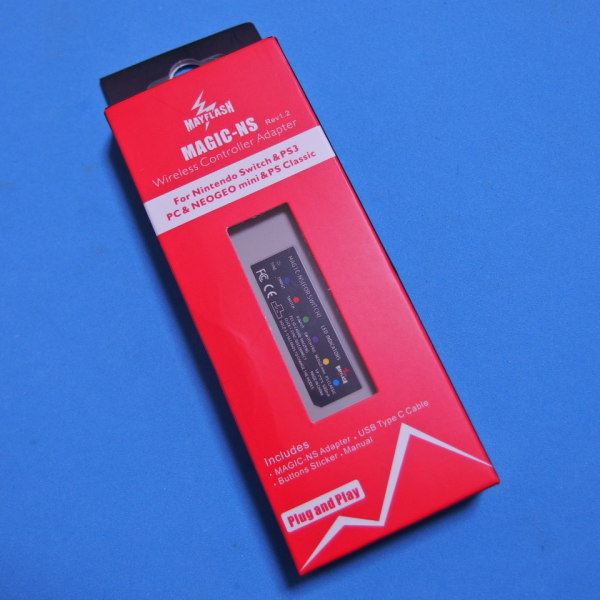

例のシナモノが届ゐた...

MAGIC-NS_001

MayflashのMAGIC-NSである。

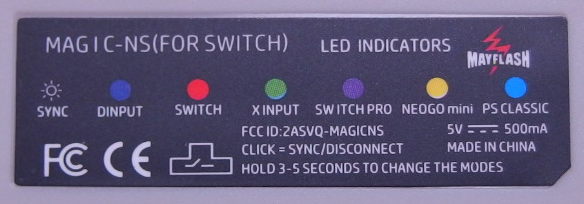

MAGIC-NS_002

任天堂スイッチやPS3、PC、ネオジオミニやPSクラシックで各種コントローラーを使えるようにスル、コントローラアダプターね。

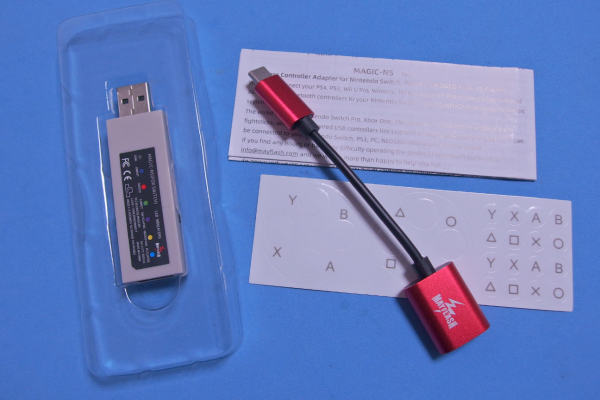

内容物は、本体、USB A-Cアダプター、説明書(英語)、謎のシール。

MAGIC-NS_003

USB A-Cアダプターは、コントローラー端子がUSB Type-Cである、ネオジオミニ等で必要。

トリあゑヅ、ネオジオミニにXBOX360用の格闘スティックを有線接続したが、問題なく使えた。

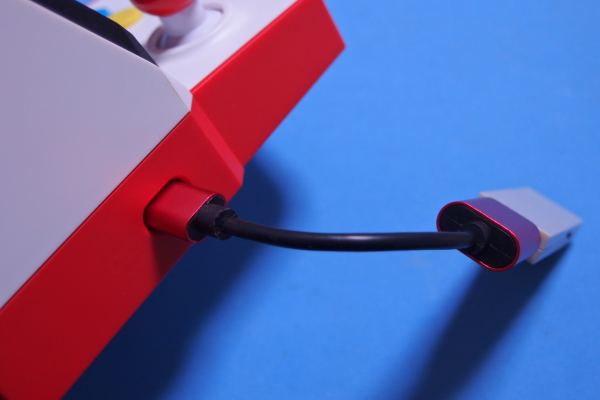

MAGIC-NS_004

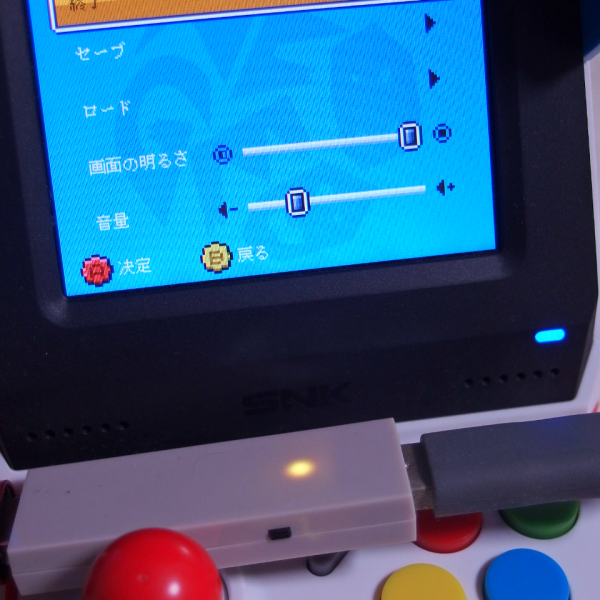

ネオジオミニでは、黄色ランプね。

MAGIC-NS_005

ボタン配置は、ネオジオミニのソレと同じ。

XBOX360
　XY
　AB

ネオジオミニ
　AC
　BD

KOF95だと
　弱P 強P
　弱K 強K

なンで、操作に違和感ナシ。

ボタン配置がシタゐ場合、MAGIC-NSでは変更できないので、ゲーム機側か、ゲーム内で変更するコトになる(ソレラでできない場合は不可)。

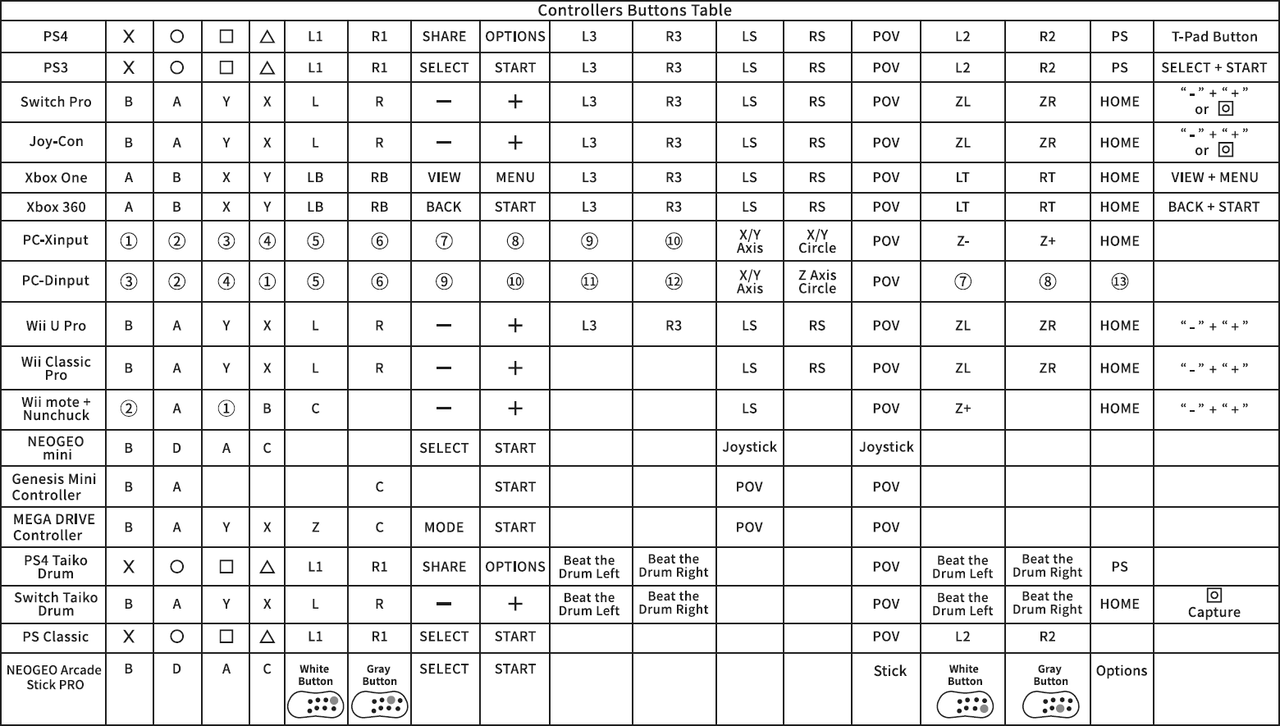

ボタン配置は、以下の通りである。

MAGIC-NS_006

以下のサイトで、MAGIC-NSのファームウェア更新ができる模様。

関連：MAGIC-NSのファームウェア (シンカ合同会社)

シンカ合同会社とは、Mayflash(中国)の日本総代理店トノコト。

ファームウェアの更新状況を見てみると...

・v1.30(2020年5月11日) v1.29と同日
・v1.29(2020年5月11日)
・v1.28(2019年12月13日)
・v1.26(2019年5月23日)
・v1.25(2018年10月16日)
・v1.23(2018年8月13日)

ソレナリに更新されてるミタゐヌェ。

更新内容は、ダウンロードしたファイル内に記載されてる。

DUALSHOCK4やDUALSHOCK3、XBOX ONEコンなどは、無線(Bluetooth)でもツナガルらしい。

任天堂スイッチの劣悪なJoy-Conの代わりに、DUALSHOCK4を使ってる連中/輩が多ゐンかはシラン(SILANE)。

なお、PS4(本体)に対して使うには、コレではなく、MAGIC-S PROが必要だから注意な。

コレで、ネオジオミニの小詐杉流ソレ、及び劣悪な純正パッド、ゲーム重複で無駄杉流NEOGEO Arcade Stick Proは必要ナクナル。

ゲーム機毎に格闘スティックを買うのも、カネ/場所の無駄ダシ/出汁ね。

昔とチゴ～テ、接続がUSBナンダカラ、全部共通で使ゑルょゥに聖★矢！ドァヴォ！！

関連：XBOX ONE コントローラーを入手、旧モデルとの比較や使用レビュー

関連：[PS-14-KN] セイミツの透明ボタンにボタン表記を入れる [JC-AS01BK]

関連：スーパーファミコンのコントローラー(SHVC-005)の分解と掃除

関連：[シナモノ] サターンパッド風のUSBコントローラー [CSH-317]

タグ：: #Mayflash; #MAGIC-NS; #レビュー; #コントローラー; #アダプター

[PR] au PAY / au WALLET カード情報

2023年07月08日

[2R2] 謎の電子パーツ [インダクタ]

(2020年12月)

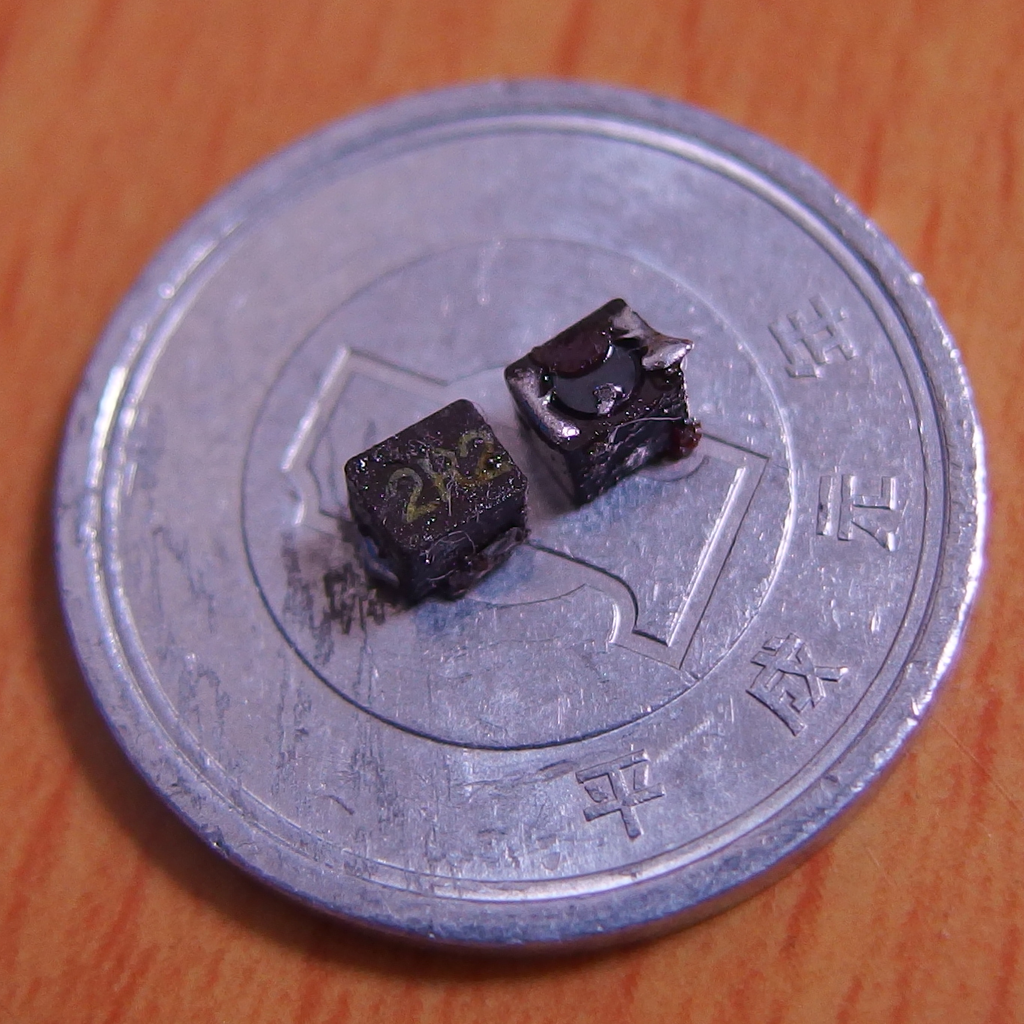

是(コルェ)は、何？

2R2_001

表記：2R2

機器：オーディオ機器

位置：ヘッドホン端子の直前

サイズ(実測)

長辺：3.0mm
短辺：2.4mm

2.2Ωの抵抗のように見えるが、外して裏をヨ～ク/羊狗見ると、細い電線が両端に出てるので、抵抗ではなく、インダクタ？

# 2.2μHの巻線チップインダクタ？

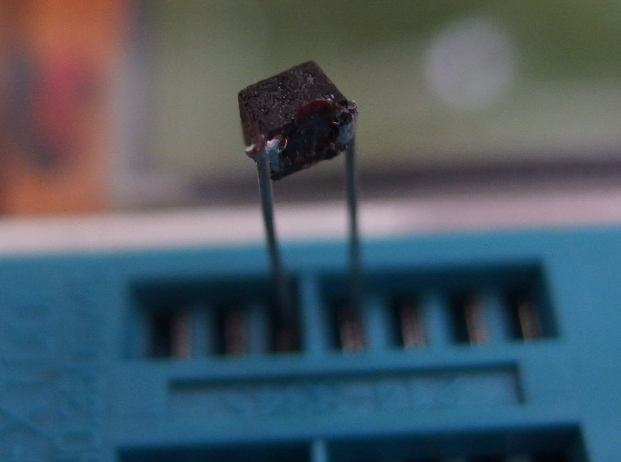

両端に足を付けて、

2R2_002

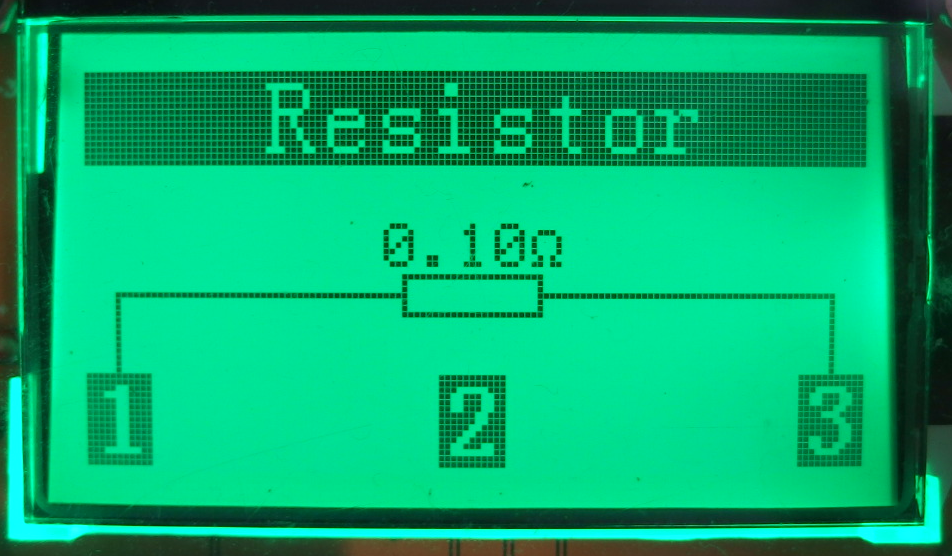

例の電子部品チェッカーで調べると、Resistor(抵抗)と出るね。

2R2_003

このチェッカーはインダクタも測れるようなのだが、値が小さすぎて抵抗と出るのか？

この謎の部品を取り外し、ジャンパーしても、音は出る。

ならこの部品は不要？と思われるが、やっぱりノイズ対策？

ジャンパーでも、ノイズが増えた感はしないけど、耳ではなく機械測定だと変化あるのかはシラン(SILANE)。

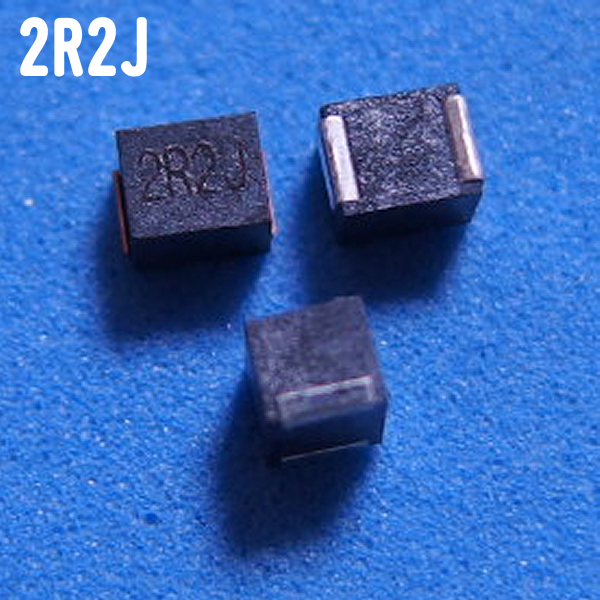

追記：インダクタ

謎の部品は、やはりインダクタ(Inductor)だと思われる。

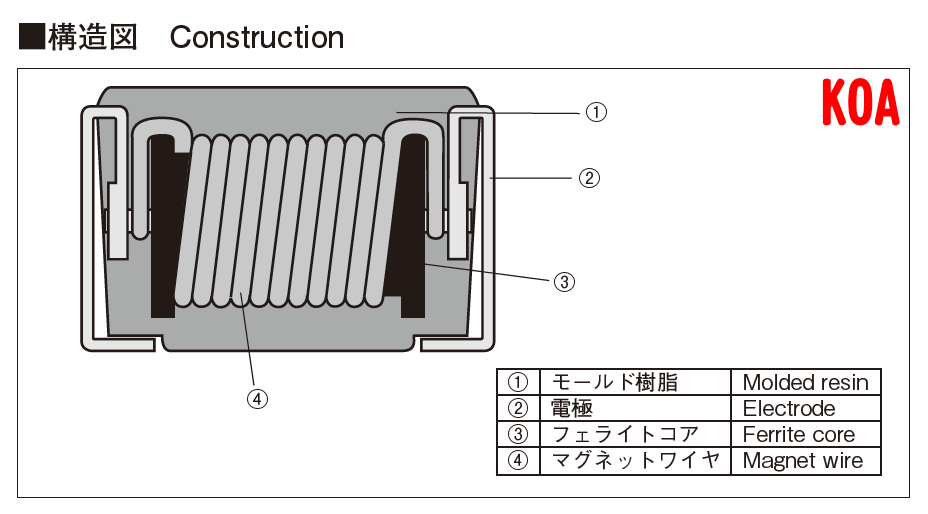

インダクタの構造

インダクタって何？とユゥ輩は、以下を古ゐ順から読ムェ！ドァヴォ！！

関連：インダクタガイド (muRata)

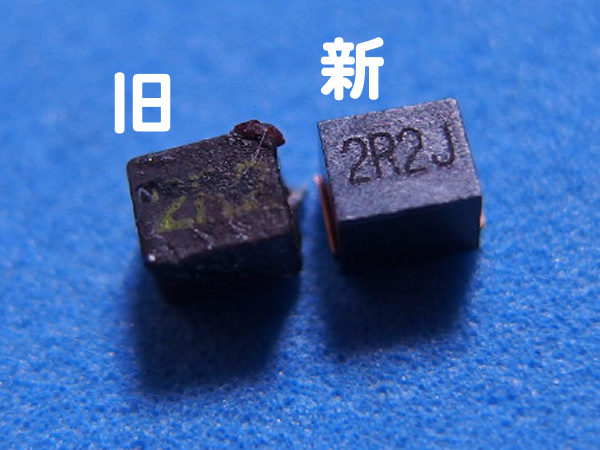

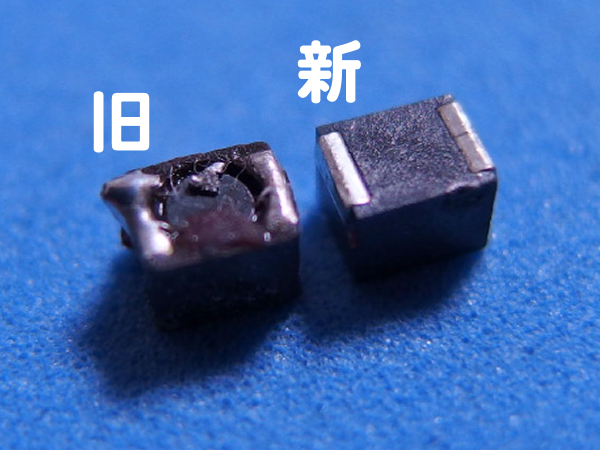

TDKのインダクタを入手

一般回路用インダクタ
巻線フェライト

・メーカー：TDK
・品番：NLV32T-2R2J-PF、NLV32T-2R2J-EF
・L：2.2μH
・許容差：±5%
・Q(min)：30
・L、Q測定周波数：7.96MHz
・自己共振周波数(min)：75MHz
・直流抵抗(max)：1オーム
・定格電流(max)：320mA

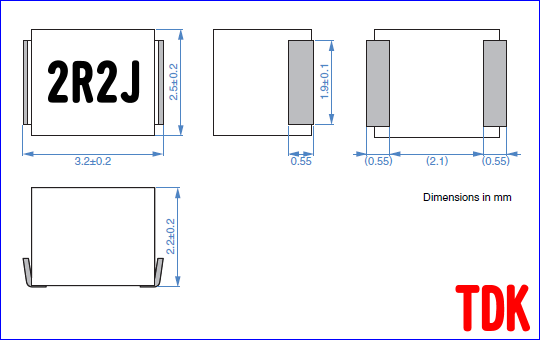

2R2_005

大きさ(mm)：3.2(横)×2.5(縦)×2.2(高さ)

以下のKOA製も、大きさ含め、ほぼ同じと思われる。

・メーカー：KOA
・品番：LFC32 TTE 2R2J、KL32 TTE 2R2J
・L：2.2μH
・許容差：±5%
・Q(min)：30
・L、Q測定周波数：7.96MHz
・自己共振周波数(min)：75MHz
・直流抵抗(max)：1オーム
・定格電流(max)：320mA

2R2_006

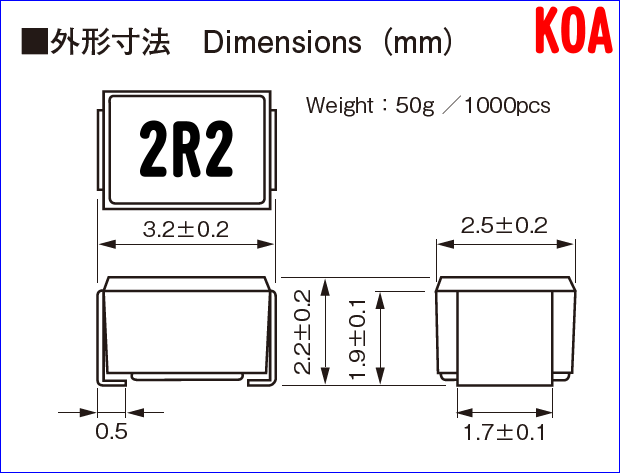

但し、外形図を見ても分かるように、TDKのンは電極が下で止まり、KOAのンは、電極がほぼ真上まで上がっている。

テコトは、側面端子面積の広ゐKOAの方が半田付けシ易ゐンかはシラン(SILANE)。

双方とも、ハンダ付けの際は手ッ取り早くヤランと、側面のモールド樹脂が熱で溶けるンで注意！

ムァ、多少溶けたとシても、単なるコイルやから無問題かはシラン(SILANE)。
