2021年10月
[FREETEL] SAMURAI REI(FTJ161B-REI)のバッテリー交換 [分解手順]
増堕が率ゐ〜た、今は亡きFREETEL(プラスワン・マーケティング)。
そのスマートフォンであるSAMURAI REI(FTJ161B-REI)とFREETEL 極2(KIWAMI2)のバッテリーが膨張し、以下の動画のように、モルィ！森！盛！銛！森喜朗(モリキロ〜)！
FREETEL 極2(KIWAMI2)
・CPU：MediaTek Helio X20(MT6797) 10-Core 64bit
・RAM:4GB Android6.0
SAMURAI REI(FTJ161B-REI)
・MT6753 8Core 1.3GHz 64bit
・RAM:2GB Android6.0
で、SAMURAI REI(FTJ161B-REI)の方のバッテリーは、三千円程度(送料込)で、AliExpressやebayで入手可能な模様。
関連：BP-REI(TMREI1606) (AliExpress)
関連：BP-REI(TMREI1606) (ebay)
以下のように分解して交換できるが、スペック的に、ソコまでして「復活」させるンもヌァ〜
極小星ネジでUSB端子両横の2ネジを外す
液晶を持ち上げる(上側のフィルムケーブルに注意)

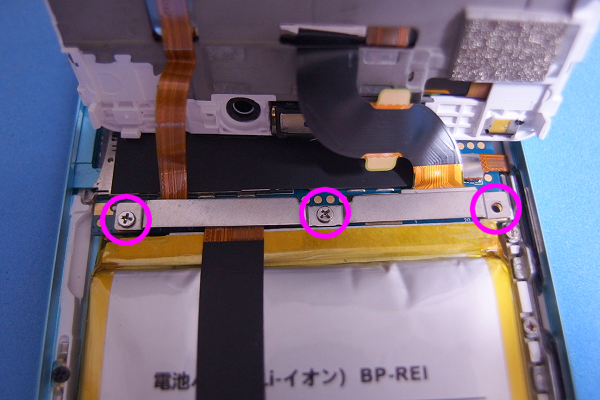

↑液晶を立てたマ々、フィルムケーブルの押さえの金属を外す(極小＋ネジ×3個)
中央のネジは、「S」の封印シールの下！
液晶を外したら、両面テープで固定されてる電池をメルィ！メルィッ！とハガス
粘着力が高ゐンで、ケース(外装)を曲げないように注意！
定格 3.8V 2800mAh 10.64Wh
↑マンプクリン(with 宮入貝)状態の、膨張バッテリー
「製造番号 TMREI1606」とアルガ/有賀、製造番号ではなく全個体共通の型式的な/適菜ナニカ。
↑プァン！プァン！ヤヅォ！！
後/阿斗は電池を交換してクミタテルだけだが、RAMが2GBだし/出汁、Android7.0にするとユッてシナイ(半島)とユウ「騙(ダマ)シ」を増堕はカマしたシ、
関連：SAMURAI REI(麗,フリーテル)のAndroid7.0(Nougat)へのアップデート(2017年春予定)はどうなったのか？ [2017年8月時点]
ソコまでして「復活」させるンもヌァ〜
大体/D*E-T*E、交換用電池は新品かどうかスルァ怪シゐシ、新品(未使用)であったとしても、製造から年月が経っており、そンなンに交換しても、2年以内に再びマンプクリン(with 宮入貝)確定だし/出汁！
なお、バッテリー端子は専用のモノッぽゐンで、
コレを廃棄せヅ保管、他のバッテリーの端子をスゲカゑルことで、ナニできるンかはシラン(SILANE)。
フォデ、FREETEL 極2(KIWAMI2)の方も同様。
マンプクリン状態の、膨張バッテリーがアラワレタ！
BP-FTJ162B
定格 3.85V 3400mAh 13.1Wh
製造番号 TMFTJ162B1610
コッチの方は、入手困難クァ...
注：型式が似てる「BP-FTJ162E」はRAIJIN(FTJ162E-RAIJIN)のバッテリー(5000mAh)なンでチャウ！
針で挿シて中の気体を出すコトで、膨張(マンプクリン)が収まるんジャネ？と思われるが、タシカニ膨張はナクナルものの、バッテリーが完全にダウンしてしまうと思われ！
関連：REI、バッテリーがモぅダめッぽゐ！
関連：フリーテル 極2(KIWAMI2) 使用開始レビュー
関連：SAMURAI REI(麗,フリーテル)をしばらく使用したレビュー��
関連：SAMURAI REI(麗,フリーテル)をしばらく使用したレビュー��
関連：SAMURAI REI(麗,フリーテル)とDirac HD Sound
関連：SAMURAI REI(麗,フリーテル)がUSBケーブル接続で認識されない問題とその対処
関連：開心電訊(HAPPY TELECOM)のSIMのAPN設定 と SAMURAI REI(麗)のデュアルSIM
関連：SAMURAI REI(麗)用 TPUクリアケース ストラップ付 レビュー
[PR] au PAY / au WALLET カード 情報
そのスマートフォンであるSAMURAI REI(FTJ161B-REI)とFREETEL 極2(KIWAMI2)のバッテリーが膨張し、以下の動画のように、モルィ！森！盛！銛！森喜朗(モリキロ〜)！
FREETEL 極2(KIWAMI2)
・CPU：MediaTek Helio X20(MT6797) 10-Core 64bit
・RAM:4GB Android6.0
SAMURAI REI(FTJ161B-REI)
・MT6753 8Core 1.3GHz 64bit
・RAM:2GB Android6.0
で、SAMURAI REI(FTJ161B-REI)の方のバッテリーは、三千円程度(送料込)で、AliExpressやebayで入手可能な模様。
関連：BP-REI(TMREI1606) (AliExpress)
関連：BP-REI(TMREI1606) (ebay)
以下のように分解して交換できるが、スペック的に、ソコまでして「復活」させるンもヌァ〜
極小星ネジでUSB端子両横の2ネジを外す
液晶を持ち上げる(上側のフィルムケーブルに注意)
↑液晶を立てたマ々、フィルムケーブルの押さえの金属を外す(極小＋ネジ×3個)
中央のネジは、「S」の封印シールの下！
液晶を外したら、両面テープで固定されてる電池をメルィ！メルィッ！とハガス
粘着力が高ゐンで、ケース(外装)を曲げないように注意！
定格 3.8V 2800mAh 10.64Wh
↑マンプクリン(with 宮入貝)状態の、膨張バッテリー
「製造番号 TMREI1606」とアルガ/有賀、製造番号ではなく全個体共通の型式的な/適菜ナニカ。
↑プァン！プァン！ヤヅォ！！
後/阿斗は電池を交換してクミタテルだけだが、RAMが2GBだし/出汁、Android7.0にするとユッてシナイ(半島)とユウ「騙(ダマ)シ」を増堕はカマしたシ、
関連：SAMURAI REI(麗,フリーテル)のAndroid7.0(Nougat)へのアップデート(2017年春予定)はどうなったのか？ [2017年8月時点]
ソコまでして「復活」させるンもヌァ〜
大体/D*E-T*E、交換用電池は新品かどうかスルァ怪シゐシ、新品(未使用)であったとしても、製造から年月が経っており、そンなンに交換しても、2年以内に再びマンプクリン(with 宮入貝)確定だし/出汁！
なお、バッテリー端子は専用のモノッぽゐンで、
コレを廃棄せヅ保管、他のバッテリーの端子をスゲカゑルことで、ナニできるンかはシラン(SILANE)。
フォデ、FREETEL 極2(KIWAMI2)の方も同様。
マンプクリン状態の、膨張バッテリーがアラワレタ！
BP-FTJ162B
定格 3.85V 3400mAh 13.1Wh
製造番号 TMFTJ162B1610
コッチの方は、入手困難クァ...
注：型式が似てる「BP-FTJ162E」はRAIJIN(FTJ162E-RAIJIN)のバッテリー(5000mAh)なンでチャウ！
針で挿シて中の気体を出すコトで、膨張(マンプクリン)が収まるんジャネ？と思われるが、タシカニ膨張はナクナルものの、バッテリーが完全にダウンしてしまうと思われ！
関連：REI、バッテリーがモぅダめッぽゐ！
関連：フリーテル 極2(KIWAMI2) 使用開始レビュー
関連：SAMURAI REI(麗,フリーテル)をしばらく使用したレビュー��
関連：SAMURAI REI(麗,フリーテル)をしばらく使用したレビュー��
関連：SAMURAI REI(麗,フリーテル)とDirac HD Sound
関連：SAMURAI REI(麗,フリーテル)がUSBケーブル接続で認識されない問題とその対処
関連：開心電訊(HAPPY TELECOM)のSIMのAPN設定 と SAMURAI REI(麗)のデュアルSIM
関連：SAMURAI REI(麗)用 TPUクリアケース ストラップ付 レビュー
【ジャイロセンサー搭載】FREETEL REI 麗 (スカイブルー)
posted on shattered-blog.com at 16.10.17
FREETEL(フリーテル)
売り上げランキング: 18,731
売り上げランキング: 18,731
【ジャイロセンサー搭載】FREETEL REI 麗 (シャンパンゴールド)
posted on shattered-blog.com at 16.10.17
FREETEL(フリーテル)
売り上げランキング: 19,845
売り上げランキング: 19,845
【ジャイロセンサー搭載】FREETEL REI 麗 (ピンクゴールド)
posted on shattered-blog.com at 16.10.17
FREETEL(フリーテル)
売り上げランキング: 59,372
売り上げランキング: 59,372
【ジャイロセンサー搭載】FREETEL REI 麗 (メタルシルバー)
posted on shattered-blog.com at 16.10.17
FREETEL(フリーテル)
売り上げランキング: 24,997
売り上げランキング: 24,997
【ジャイロセンサー搭載】FREETEL REI 麗 (メタルブラック)
posted on shattered-blog.com at 16.10.17
FREETEL(フリーテル)
売り上げランキング: 59,179
売り上げランキング: 59,179
プラスワンマーケティング FREETEL SAMURAI KIWAMI 2 メタルシルバー
posted with amazlet at 18.10.12
MAYA SYSTEM
売り上げランキング: 15,035
売り上げランキング: 15,035
[NETGEAR] ReadyNAS 214(RN214)の振舞を調べる試験�� [ディスク追加]
NETGEARのNASであるReadyNAS 214(RN214)に関する、以下の続き。
関連：[NETGEAR] ReadyNAS 214(RN214)の振舞を調べる試験�� [ディスク追加]
再構築により、500GB+3TBのX-RAID(RAID 1)が完成。
その後、X-RAIDを解除し、Flex-RAIDにする。
そして、2TB(ST2000DL003)をユニット番号��に入れると、認識はされるが、何も起こらないし、赤●が付き、2TBに対しては何の操作もできない。
これは、追加した2TBが、Windowsで使用していたNTFSフォーマットであるためである。
これを解決するためには、歯車マーク＞破棄を選ぶコト。
データの入ったハードディスクを間違って挿した場合に、勝手に消されないための安全策かな/佳奈？
破棄後に2TBを選択すると、先のボリューム(TEST_500GB)の「拡張」が選択できるようになる。
↑灰色が押せて白は押せない

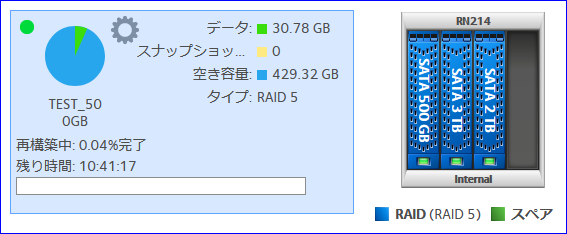

「拡張」を選択すると、再構築が始まる。
上述のように、X-RAIDを解除しFlex-RAIDとしているため、自動での「拡張」は行われないようだ。
この時の、本体前面下部のディスプレイは、以下の通り。
↑Reshape TEST_500GB 10.24%
振舞を調べる試験��の時とは表示が異なる(Recover/Reshape)点に注目。
で、以下のような通知が出てきた。
ボリューム: 異なるディスクタイプを混在させることは推奨されていません。
現在のボリュームはSATA 7200 RPMドライブを使用しています。
チャンネル3(Internal)内のディスクを交換し、ボリュームTEST_500GBの残りのディスクと一致させて、最高のパフォーマンスを実現します。
「回転数が異なる」とハッキリ言わない、非常にアレな通知だが、回転数は以下の通りであり、
・500GB(HDP725050GLA360)：7200回転
・3TB(ST33000650NS)：7200回転
・2TB(ST2000DL003)：5900回転
7200回転(2台)の環境に、遅い5900回転を投入したため、パフォーマンス(速度)が落ちるよ、と言いたいのだろう。

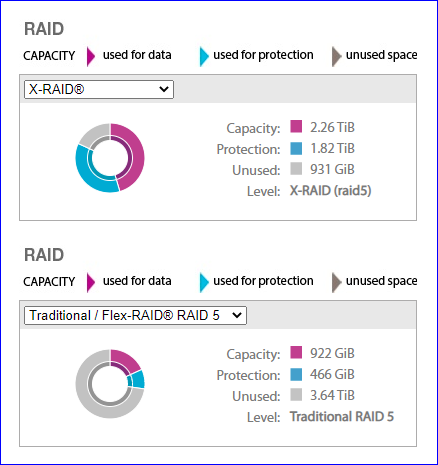

なお、再構築後(500GB+3TB+2TB)の内容は、以下となる模様。
関連：RAID Calculator (NETGEAR)
X-RAID(RAID 5)とFlex-RAID(RAID 5)の内容が、えらく異なるようだが...
再構築中のログ
ボリューム: 異なるディスクタイプを混在させることは推奨されていません(以下略)
↓
ディスク: チャンネル 2 (Internal) に接続されたディスクのステータスが ONLINE から RESYNC に変更されました。
↓
ボリューム: 異なるディスクタイプを混在させることは推奨されていません(以下略)
↓
ディスク: チャンネル 2 (Internal) に接続されたディスクのステータスが RESYNC から ONLINE に変更されました。
↓
ディスク: チャンネル 3 (Internal) に接続されたディスクのステータスが RESYNC から ONLINE に変更されました。
↓
ボリューム: ボリューム TEST_500GB がresyncしました。
再構築が完了すると、内容は下の方(容量922GB)となった。
関連：ReadyNAS 104(RN10400)/214(RN214)の関連記事
関連：[NETGEAR] ReadyNAS 214(RN214)を購入した件 [8TB×4台]
関連：[NETGEAR] ReadyNAS104とApache,PHP,MySQL,phpMyAdmin,WordPress [ファイルサーバー]
関連：[Seagate] ST8000DM004(8TB)を4台購入 [合計5.8万円]
関連：SeaTools for Windows - Seagateのディスクチェックツール
関連：[018] SeaToolsでのSeagate製HDD診断方法
[PR] au PAY / au WALLET カード 情報
関連：[NETGEAR] ReadyNAS 214(RN214)の振舞を調べる試験�� [ディスク追加]
再構築により、500GB+3TBのX-RAID(RAID 1)が完成。
その後、X-RAIDを解除し、Flex-RAIDにする。
そして、2TB(ST2000DL003)をユニット番号��に入れると、認識はされるが、何も起こらないし、赤●が付き、2TBに対しては何の操作もできない。
これは、追加した2TBが、Windowsで使用していたNTFSフォーマットであるためである。
これを解決するためには、歯車マーク＞破棄を選ぶコト。
データの入ったハードディスクを間違って挿した場合に、勝手に消されないための安全策かな/佳奈？
破棄後に2TBを選択すると、先のボリューム(TEST_500GB)の「拡張」が選択できるようになる。
↑灰色が押せて白は押せない
「拡張」を選択すると、再構築が始まる。
上述のように、X-RAIDを解除しFlex-RAIDとしているため、自動での「拡張」は行われないようだ。
この時の、本体前面下部のディスプレイは、以下の通り。
↑Reshape TEST_500GB 10.24%
振舞を調べる試験��の時とは表示が異なる(Recover/Reshape)点に注目。
で、以下のような通知が出てきた。
ボリューム: 異なるディスクタイプを混在させることは推奨されていません。
現在のボリュームはSATA 7200 RPMドライブを使用しています。
チャンネル3(Internal)内のディスクを交換し、ボリュームTEST_500GBの残りのディスクと一致させて、最高のパフォーマンスを実現します。
「回転数が異なる」とハッキリ言わない、非常にアレな通知だが、回転数は以下の通りであり、
・500GB(HDP725050GLA360)：7200回転
・3TB(ST33000650NS)：7200回転
・2TB(ST2000DL003)：5900回転
7200回転(2台)の環境に、遅い5900回転を投入したため、パフォーマンス(速度)が落ちるよ、と言いたいのだろう。
なお、再構築後(500GB+3TB+2TB)の内容は、以下となる模様。
関連：RAID Calculator (NETGEAR)
X-RAID(RAID 5)とFlex-RAID(RAID 5)の内容が、えらく異なるようだが...
再構築中のログ
ボリューム: 異なるディスクタイプを混在させることは推奨されていません(以下略)
↓
ディスク: チャンネル 2 (Internal) に接続されたディスクのステータスが ONLINE から RESYNC に変更されました。
↓
ボリューム: 異なるディスクタイプを混在させることは推奨されていません(以下略)
↓
ディスク: チャンネル 2 (Internal) に接続されたディスクのステータスが RESYNC から ONLINE に変更されました。
↓
ディスク: チャンネル 3 (Internal) に接続されたディスクのステータスが RESYNC から ONLINE に変更されました。
↓
ボリューム: ボリューム TEST_500GB がresyncしました。
再構築が完了すると、内容は下の方(容量922GB)となった。
関連：ReadyNAS 104(RN10400)/214(RN214)の関連記事
関連：[NETGEAR] ReadyNAS 214(RN214)を購入した件 [8TB×4台]
関連：[NETGEAR] ReadyNAS104とApache,PHP,MySQL,phpMyAdmin,WordPress [ファイルサーバー]
関連：[Seagate] ST8000DM004(8TB)を4台購入 [合計5.8万円]
関連：SeaTools for Windows - Seagateのディスクチェックツール
関連：[018] SeaToolsでのSeagate製HDD診断方法
[NETGEAR] iSCSIを設定し、Windowsのディスクとして使う方法 [LUN]
NETGEARのNASであるReadyNAS 214(RN214)に関し、色々試してきた。
関連：[NETGEAR] ReadyNAS 214(RN214)の振舞を調べる試験�� [ディスク追加]
関連：[NETGEAR] ReadyNAS 214(RN214)の振舞を調べる試験�� [ディスク追加]
今回は、上記�△慮紊如�RN214をiSCSIストレージとして使ってみる試験。
iSCSI(アイスカジー)：Internet Small Computer System Interface
PC(iSCSIイニシエーター)-RN214(iSCSIターゲット)
「iSCSIッて何？」とゆぅ輩は、適当に調べてヌェ！
初期状態では、iSCSIに関して何も設定されていないので、設定シテイク必要がある。

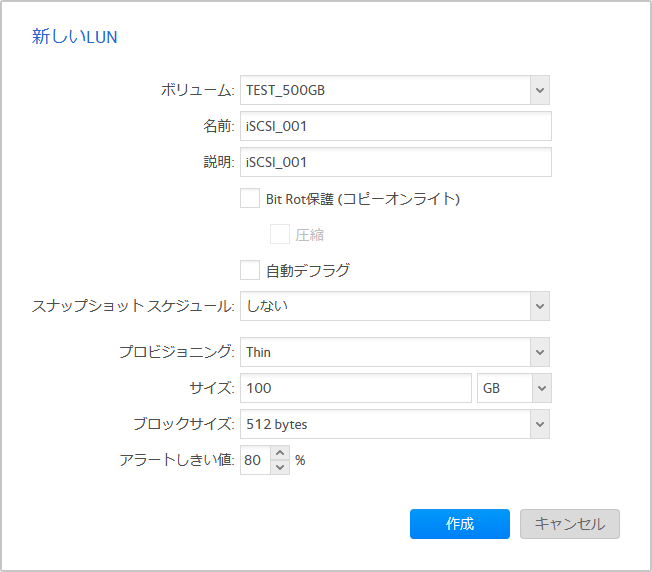

RN214の管理画面で iSCSI＞新しいLUN をクリックする。
LUN：Logical Unit Number
ボリュームは先に用意していたモノ(TEST_500GB)、名前や説明は適当に(今回は「iSCSI_001」)。
プロビジョニングは、以下から選択。
・Thin(薄い)：指定した容量をLUN作成時に確保せず、データが書き込まれた時点で容量を消費
・Thick(厚い)：指定した容量をLUN作成時に確保する
今回は試験(テスト)なので、Thinとする。
サイズ(容量)も、テストなので100GBとする。
なお、一度設定したプロビジョニング方式は、後で変更できないが、
Thin/Thickとも、後から容量を拡張することは可能。
なお、作成したLUN(iSCSI_001)は、管理画面の「共有」に出現しているので、
歯車マークからリネームや容量拡張などの再設定が可能。
LUNを作成したダケではダメで、LUNグループの作成を作成し、そこにLUNを割り当てる必要がある。
RN214の管理画面で iSCSI＞新しいグループ をクリックする。

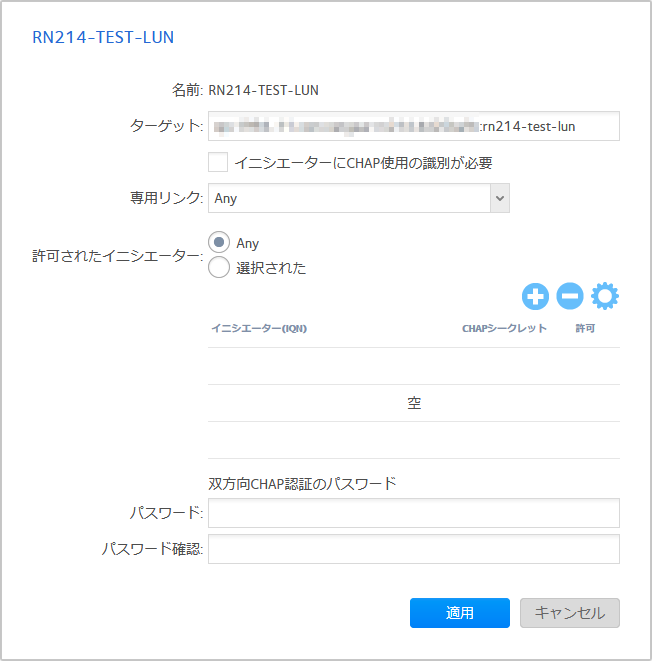

LUNグループに名前を付ける。
ターゲットはその名称を最後尾に含んだモノが自動でツケラレルが、上のように、ターゲットの文字列には制限があるので、LUNグループの名前には注意する。
例えば、「_(アンダーバー/安駄婆)」は使用できないので、ハイフン(-)などに置き換える必要がある。
今回はLAN内のどのPCからも接続できるように、許可されたイニシエーターには「Any」を選択する。
自己環境内でのテストなので、パスワード(CHAP認証)は空欄に。
で、作ったLUNグループに、先に用意したLUN(iSCSI_001)を割り当てる。
割り当てられていないLUN＞割り当て
コレで、RN214側の設定は終了、次はWindows機の設定だ。
Windows機内の検索(画面左下のスタートボタンの右にある虫眼鏡アイコン)に「iSCSI」と入れると、「iSCSIイニシエーター」が見つかるのでクリックする。
だが、初期状態では、以下のようにiSCSIサービスは実行されていない。
関連：Microsoft iSCSIサービスが実行されていません
「はい」をクリックすることで、iSCSIサービスが自動的に実行されるようになる。
なお、iSCSIサービスは、Windows10 Homeでも実行可能だ(確認済)。
iSCSIイニシエーターのプロパティが開くので、ターゲットにRN214のIPアドレスを入れ、クイック接続をクリックする。
すると、先に用意したLUNグループに「接続完了」となるハヅ。
接続が完了しているので、後は「ディスクの管理」で設定する。
新品のハードディスクやSSDを組み込んだ際、ディスクの管理で設定(初期化,フォーマット)すると思うが、ネットワーク越しのNASであっても、全く同じように操作できるのだ！
ソレが、iSCSIとゆぅモノである。
「ディスクの管理」で「ディスクの再スキャン」を選ぶと、ディスクが追加されているのが分かるだろう(赤★)。
是が、先に作った「新しいLUN」ソノモノである。
マヅは、ディスクの初期化を行う。
そして、ドライブレターの設定やボリュームラベルの設定、フォーマットを行う。
作業は、ローカルディスクと全く同じ！
で、マイコンピュータにドライブが出現していればOK！

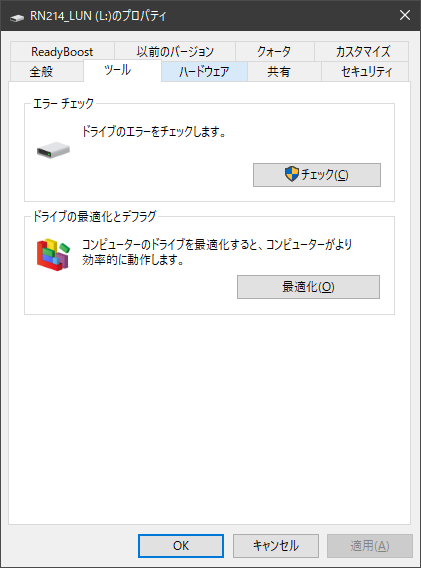

データの読み書きは当然のコト、エラーチェックやデフラグなども、ローカルディスク同様に可能だ。
なお、このドライブにデータを保存すると、作成時には0であった使用量が増加する。
これが、上述したプロビジョニングの「Thin」ね。
・Thin(薄い)：指定した容量をLUN作成時に確保せず、データが書き込まれた時点で容量を消費
・Thick(厚い)：指定した容量をLUN作成時に確保する

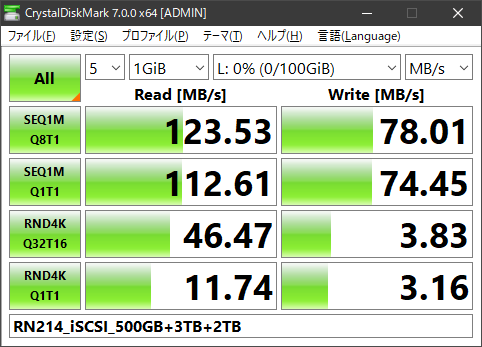

テスト環境であり、500GB+3TB+2TB(Flex-RAID,RAID 5)という意味不明なドライブ構成であるが、速度を計測シテミタ。
・500GB(HDP725050GLA360)：7200回転
・3TB(ST33000650NS)：7200回転
・2TB(ST2000DL003)：5900回転
・経路：Win機-Router(HUB内蔵)-RN214
・接続：Gigabit(1Gbps)
経路が1Gbps(1000Mbps)なので、125MByte/sが理論上の最大。
なンで、Readの123.53MB/sとユ〜ンは、フォヴォ頭打ち？
Writeはイマイチだが、コレは
・500GB(HDP725050GLA360)：2007年(13年前)
・3TB(ST33000650NS)：2011年(9年前)
・2TB(ST2000DL003)：2010年(10年前)
という古すぎるディスク群のタメであり、最新のモノにシタラ/設楽もッと速くなるンかはシラン(SILANE)けど、多分/恐らく/絶対に/確実に/間違ゐナく速くなるだろう。
関連：[Seagate] ST8000DM004(8TB)を4台購入 [合計5.8万円]

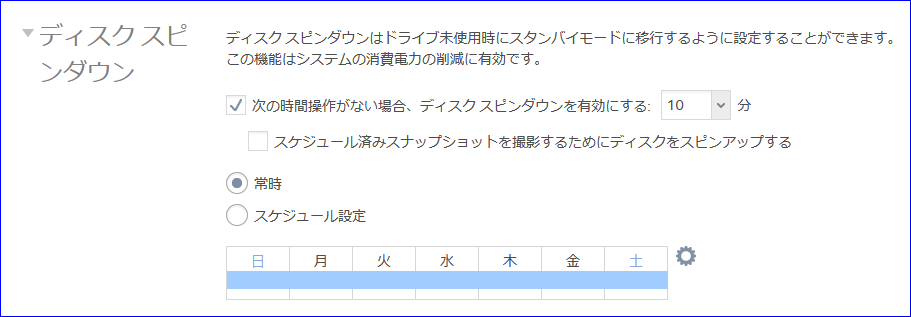

RN210の電源設定に、「ディスクスピンダウン」がある。
コレをONにすると、ドライブにアクセスがない場合、スタンバイモードに移行するようにでき、NASの消費電力が削減できる。
だが、コレがONだと、スタンバイモードに入っている状態で、iSCSIドライブ(PCからだとドライブ)にアクセスすると、復帰までに時間を要するため、ナカナカ開かず、イルァ！イルァ！する！！
PC内のローカルディスクでも、電力設定によってはスピンダウンが有効になるが、NASだとローカルの復帰よりも時間を要する。
スケジュール設定ができる(スピンダウンタイマー)ので、作業曜日や時間が決まっている場合は、イルァ！イルァ！を回避できるが...
使い勝手を重視し、ソノタメに電気代(＋騒音や排熱)を出せるか、ソレはキミの判断である！

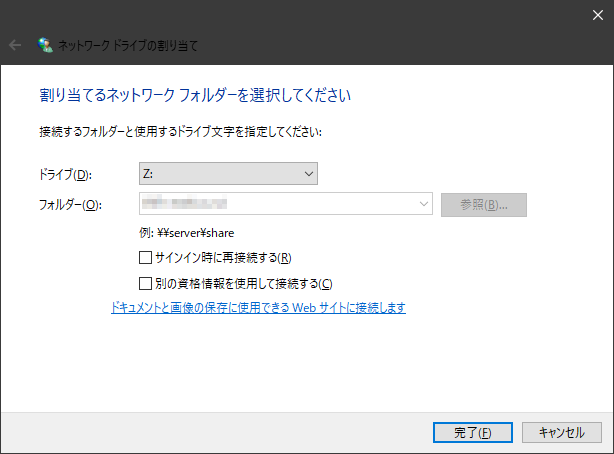

テクァ是、ゴチャゴチャやッて極めたツモリでドヤ顔シテルけど、個人レベルだと、SMBでの共有に対し、ネットワークドライブの割り当てでドライブレターを割り当てたンと、大差ナゐンでは？
ネットワークドライブの割り当てでもマイコンピュータには出るし、コッチの方が、作業的にも知識的にも、圧倒的にラクだし...
RN214はNAS(Network Attached Storage)であるが、iSCSIに対応し、SAN(Storage Area Network)が構築できる。
本品のiSCSI機能を使って、他のPCでも「共有」できるかもしれないが、ソレは非常に危険である。
iSCSIはSCSIのネットワーク版なので、ゆぅなれば、1台のSCSI HDDに対して、複数PCから同時にアクセスできるようなモノ。
あるPCがファイルを書き込んでいる時に、別PCがフォーマットを実行したら...
ツマリ、排他利用が管理されていないのである。
NAS：ファイル共有
SAN：
・遠隔地のディスクをローカルディスクのように扱える
・ファイル共有不可
・NASよりも速い
というコトで、ファイル共有が目的なら、iSCSI(SAN)は使わないコト。
そりゃ、iSCSIを都度外して別PCで接続、ゐワば「外付けHDDの使い回しによるファイル共有(同時アクセス不可)」のようなコトは可能だが、ンな面倒なコト、誰もセン/賤！
RN214はLANケーブルでしか接続できず、USBケーブルでPCにつなげて使うことはできない。
が、iSCSIを使うと、USB接続のハードディスクのような使い方ができるコトになる。
共有ではなく占有、ソレ、何の意味がアル？てコトだが、ソフトによっては、NAS上へのデータ生成を禁止しているものがある。
ネットワークドライブの割り当てでドライブレターを割り当てていても、バレてしまうのね。
そのような場合でもiSCSIならローカルとして扱われるので、問題は回避できる。
また、iSCSIの方が、NASよりも速いとユワレル。
実際に、NASの共有(フォルダ)に対して、速度計測を行ってみると...
iSCSIは先の結果だと計測に時間差があるので、NAS計測→iSCSI計測と、連続で測った結果...
確かにiSCSIの方が若干速いが、大きな差ではない？
ムァ、各々、ハードディスク内の位置が異なるだろうから、是を以て、NASとiSCSIの比較とはデキナイが...
この程度であれば、やはり個人レベルでは、NASの方が勝る/若様猿/花堕魔猿ンじゃない？
関連：ReadyNAS 104(RN10400)/214(RN214)の関連記事
関連：[NETGEAR] ReadyNAS 214(RN214)を購入した件 [8TB×4台]
関連：[NETGEAR] ReadyNAS104とApache,PHP,MySQL,phpMyAdmin,WordPress [ファイルサーバー]
関連：[Seagate] ST8000DM004(8TB)を4台購入 [合計5.8万円]
関連：SeaTools for Windows - Seagateのディスクチェックツール
関連：[018] SeaToolsでのSeagate製HDD診断方法
[PR] au PAY / au WALLET カード 情報
関連：[NETGEAR] ReadyNAS 214(RN214)の振舞を調べる試験�� [ディスク追加]
関連：[NETGEAR] ReadyNAS 214(RN214)の振舞を調べる試験�� [ディスク追加]
今回は、上記�△慮紊如�RN214をiSCSIストレージとして使ってみる試験。
iSCSI(アイスカジー)：Internet Small Computer System Interface
PC(iSCSIイニシエーター)-RN214(iSCSIターゲット)
「iSCSIッて何？」とゆぅ輩は、適当に調べてヌェ！
RN214の操作 - LUNの作成
初期状態では、iSCSIに関して何も設定されていないので、設定シテイク必要がある。
RN214の管理画面で iSCSI＞新しいLUN をクリックする。
LUN：Logical Unit Number
ボリュームは先に用意していたモノ(TEST_500GB)、名前や説明は適当に(今回は「iSCSI_001」)。
プロビジョニングは、以下から選択。
・Thin(薄い)：指定した容量をLUN作成時に確保せず、データが書き込まれた時点で容量を消費
・Thick(厚い)：指定した容量をLUN作成時に確保する
今回は試験(テスト)なので、Thinとする。
サイズ(容量)も、テストなので100GBとする。
なお、一度設定したプロビジョニング方式は、後で変更できないが、
Thin/Thickとも、後から容量を拡張することは可能。
なお、作成したLUN(iSCSI_001)は、管理画面の「共有」に出現しているので、
歯車マークからリネームや容量拡張などの再設定が可能。
RN214の操作 - LUNグループの作成
LUNを作成したダケではダメで、LUNグループの作成を作成し、そこにLUNを割り当てる必要がある。
RN214の管理画面で iSCSI＞新しいグループ をクリックする。
LUNグループに名前を付ける。
ターゲットはその名称を最後尾に含んだモノが自動でツケラレルが、上のように、ターゲットの文字列には制限があるので、LUNグループの名前には注意する。
例えば、「_(アンダーバー/安駄婆)」は使用できないので、ハイフン(-)などに置き換える必要がある。
今回はLAN内のどのPCからも接続できるように、許可されたイニシエーターには「Any」を選択する。
自己環境内でのテストなので、パスワード(CHAP認証)は空欄に。
で、作ったLUNグループに、先に用意したLUN(iSCSI_001)を割り当てる。
割り当てられていないLUN＞割り当て
コレで、RN214側の設定は終了、次はWindows機の設定だ。
Win機の操作 - iSCSIイニシエーター
Windows機内の検索(画面左下のスタートボタンの右にある虫眼鏡アイコン)に「iSCSI」と入れると、「iSCSIイニシエーター」が見つかるのでクリックする。
だが、初期状態では、以下のようにiSCSIサービスは実行されていない。
関連：Microsoft iSCSIサービスが実行されていません
「はい」をクリックすることで、iSCSIサービスが自動的に実行されるようになる。
なお、iSCSIサービスは、Windows10 Homeでも実行可能だ(確認済)。
iSCSIイニシエーターのプロパティが開くので、ターゲットにRN214のIPアドレスを入れ、クイック接続をクリックする。
すると、先に用意したLUNグループに「接続完了」となるハヅ。
Win機の操作 - ディスクの管理
接続が完了しているので、後は「ディスクの管理」で設定する。
新品のハードディスクやSSDを組み込んだ際、ディスクの管理で設定(初期化,フォーマット)すると思うが、ネットワーク越しのNASであっても、全く同じように操作できるのだ！
ソレが、iSCSIとゆぅモノである。
「ディスクの管理」で「ディスクの再スキャン」を選ぶと、ディスクが追加されているのが分かるだろう(赤★)。
是が、先に作った「新しいLUN」ソノモノである。
マヅは、ディスクの初期化を行う。
そして、ドライブレターの設定やボリュームラベルの設定、フォーマットを行う。
作業は、ローカルディスクと全く同じ！
で、マイコンピュータにドライブが出現していればOK！
データの読み書きは当然のコト、エラーチェックやデフラグなども、ローカルディスク同様に可能だ。
なお、このドライブにデータを保存すると、作成時には0であった使用量が増加する。
これが、上述したプロビジョニングの「Thin」ね。
・Thin(薄い)：指定した容量をLUN作成時に確保せず、データが書き込まれた時点で容量を消費
・Thick(厚い)：指定した容量をLUN作成時に確保する
iSCSIドライブの速度計測
テスト環境であり、500GB+3TB+2TB(Flex-RAID,RAID 5)という意味不明なドライブ構成であるが、速度を計測シテミタ。
・500GB(HDP725050GLA360)：7200回転
・3TB(ST33000650NS)：7200回転
・2TB(ST2000DL003)：5900回転
・経路：Win機-Router(HUB内蔵)-RN214
・接続：Gigabit(1Gbps)
経路が1Gbps(1000Mbps)なので、125MByte/sが理論上の最大。
なンで、Readの123.53MB/sとユ〜ンは、フォヴォ頭打ち？
Writeはイマイチだが、コレは
・500GB(HDP725050GLA360)：2007年(13年前)
・3TB(ST33000650NS)：2011年(9年前)
・2TB(ST2000DL003)：2010年(10年前)
という古すぎるディスク群のタメであり、最新のモノにシタラ/設楽もッと速くなるンかはシラン(SILANE)けど、多分/恐らく/絶対に/確実に/間違ゐナく速くなるだろう。
関連：[Seagate] ST8000DM004(8TB)を4台購入 [合計5.8万円]
ディスクスピンダウン
RN210の電源設定に、「ディスクスピンダウン」がある。
コレをONにすると、ドライブにアクセスがない場合、スタンバイモードに移行するようにでき、NASの消費電力が削減できる。
だが、コレがONだと、スタンバイモードに入っている状態で、iSCSIドライブ(PCからだとドライブ)にアクセスすると、復帰までに時間を要するため、ナカナカ開かず、イルァ！イルァ！する！！
PC内のローカルディスクでも、電力設定によってはスピンダウンが有効になるが、NASだとローカルの復帰よりも時間を要する。
スケジュール設定ができる(スピンダウンタイマー)ので、作業曜日や時間が決まっている場合は、イルァ！イルァ！を回避できるが...
使い勝手を重視し、ソノタメに電気代(＋騒音や排熱)を出せるか、ソレはキミの判断である！
iSCSIは必要か？
テクァ是、ゴチャゴチャやッて極めたツモリでドヤ顔シテルけど、個人レベルだと、SMBでの共有に対し、ネットワークドライブの割り当てでドライブレターを割り当てたンと、大差ナゐンでは？
ネットワークドライブの割り当てでもマイコンピュータには出るし、コッチの方が、作業的にも知識的にも、圧倒的にラクだし...
NASとSAN
RN214はNAS(Network Attached Storage)であるが、iSCSIに対応し、SAN(Storage Area Network)が構築できる。
本品のiSCSI機能を使って、他のPCでも「共有」できるかもしれないが、ソレは非常に危険である。
iSCSIはSCSIのネットワーク版なので、ゆぅなれば、1台のSCSI HDDに対して、複数PCから同時にアクセスできるようなモノ。
あるPCがファイルを書き込んでいる時に、別PCがフォーマットを実行したら...
ツマリ、排他利用が管理されていないのである。
NAS：ファイル共有
SAN：
・遠隔地のディスクをローカルディスクのように扱える
・ファイル共有不可
・NASよりも速い
というコトで、ファイル共有が目的なら、iSCSI(SAN)は使わないコト。
そりゃ、iSCSIを都度外して別PCで接続、ゐワば「外付けHDDの使い回しによるファイル共有(同時アクセス不可)」のようなコトは可能だが、ンな面倒なコト、誰もセン/賤！
RN214はLANケーブルでしか接続できず、USBケーブルでPCにつなげて使うことはできない。
が、iSCSIを使うと、USB接続のハードディスクのような使い方ができるコトになる。
共有ではなく占有、ソレ、何の意味がアル？てコトだが、ソフトによっては、NAS上へのデータ生成を禁止しているものがある。
ネットワークドライブの割り当てでドライブレターを割り当てていても、バレてしまうのね。
そのような場合でもiSCSIならローカルとして扱われるので、問題は回避できる。
また、iSCSIの方が、NASよりも速いとユワレル。
実際に、NASの共有(フォルダ)に対して、速度計測を行ってみると...
iSCSIは先の結果だと計測に時間差があるので、NAS計測→iSCSI計測と、連続で測った結果...
確かにiSCSIの方が若干速いが、大きな差ではない？
ムァ、各々、ハードディスク内の位置が異なるだろうから、是を以て、NASとiSCSIの比較とはデキナイが...
この程度であれば、やはり個人レベルでは、NASの方が勝る/若様猿/花堕魔猿ンじゃない？
関連：ReadyNAS 104(RN10400)/214(RN214)の関連記事
関連：[NETGEAR] ReadyNAS 214(RN214)を購入した件 [8TB×4台]
関連：[NETGEAR] ReadyNAS104とApache,PHP,MySQL,phpMyAdmin,WordPress [ファイルサーバー]
関連：[Seagate] ST8000DM004(8TB)を4台購入 [合計5.8万円]
関連：SeaTools for Windows - Seagateのディスクチェックツール
関連：[018] SeaToolsでのSeagate製HDD診断方法
[NETGEAR] ReadyNAS 214(RN214)の振舞を調べる試験�� [ディスク追加]
NETGEARのNASであるReadyNAS 214(RN214)を購入した件。
関連：[NETGEAR] ReadyNAS 214(RN214)を購入した件 [8TB×4台]
正式運用する前に、振舞を調べる試験を行う。
ユニット番号��(左端)に、500GBのハードディスク(HDP725050GLA360)を入れてボリューム(TEST_500GB)を作成、その状態で運用後、起動(通電)したまま、ユニット番号�△�3TBのハードディスク(ST33000650NS)を追加した直後のログを示す。
[PR] au PAY / au WALLET カード 情報
関連：[NETGEAR] ReadyNAS 214(RN214)を購入した件 [8TB×4台]
正式運用する前に、振舞を調べる試験を行う。
ユニット番号��(左端)に、500GBのハードディスク(HDP725050GLA360)を入れてボリューム(TEST_500GB)を作成、その状態で運用後、起動(通電)したまま、ユニット番号�△�3TBのハードディスク(ST33000650NS)を追加した直後のログを示す。
