近年は、固定電話持ってないとかで見るコトも少なくなった、モジュラーケーブル(電話線)。

モジュラーケーブル

モジュラー(Modular):規格化された

光回線の時代でも、ADSL(Asymmetric Digital Subscriber Line)を使ってるアレな人/地域とか、光回線であるがマンションなので、集合装置から室内まではモジュラーケーブル(=VDSL:Very high bitrate Digital Subscriber Line)という人もいるだろう。

VDSL
↑黒い線がモジュラーケーブル(電話線)

関連:VDSL方式 (NTT東日本)

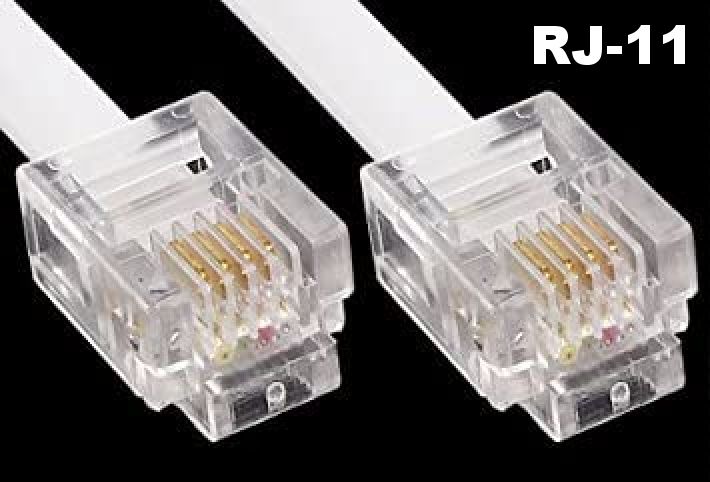

モジュラーケーブルの先端形状「RJ-11」



先端の形状は「RJ-11」と呼ばれるモノ。

RJ-11

RJ:Registered Jack

・RJ-11:6極2芯
・RJ-12:6極6芯(=RJ-25)
・RJ-14:6極4芯
・RJ-25:6極6芯

上記の4種は形状が同じであり、芯数だけが異なる。

・2芯:中央2本
・4芯:中央4本
・6芯:6本(全部)

なンで、RJ-11,RJ-12,RJ-14,RJ-25をまとめてRJ-11とし、極と芯を付して表すことが多い。

RJ-11(6極2芯)
↑RJ-11(6極2芯)

RJ-11(6極4芯)
↑RJ-11(6極4芯)

■RJ-11(6極6芯)
↑RJ-11(6極6芯)

電源供給が不要な昔のアナログ電話や、ADSL、VDSLには、2芯でコトタリル。

当然、2芯の環境で4芯ケーブルを使っても構わないし、6芯ケーブルを使っても問題ない(大は小を兼ねる)。

形状は異なるが、受話器はRJ-9(小さい)、LANケーブルはRJ-45(大きい)である。

RJ-11とRJ-45
↑RJ-11(左)とRJ-45(右)

モジュラーケーブルのノイズ対策



ADSL時代によく言われたコトであるが、モジュラーケーブルはノイズに弱い。

概して、モジュラーケーブル周辺にはACアダプターや電源ケーブルが存在するが、ソレラからのノイズが、ケーブル内に入り込んでしまうのね。

パソコン周辺のケーブル類

関連:[050] ADSLのノイズ対策と速度向上改善を図る方法(モジュラーケーブル,フェライトコア,スプリッタ,モデム,ルーター,無線,Wi-Fi)

ノイズの入り込みを防ぐため、モジュラーケーブルは極力短いモノを選びたい。

標準付属のケーブルは無駄に長い場合があるので、長さを測り、できるだけ短いモノに置き換えるコト!

短いモノであれば、最短0.2m(20cm)程度から売られている(後述)。

長くしなければならない場合でも、ノイズ対策が施されたケーブルを選択しよう!

以下のサンワサプライのモジュラーケーブル(6極2芯)は、シールドに加えフェライトコア付きで、ノイズに強い!

サンワサプライのモジュラーケーブル

・0.2m:TEL-FST-02N2
・0.5m:TEL-FST-05N2
・1.0m:TEL-FST-1N2
・3.0m:TEL-FST-3N2
・5.0m:TEL-FST-5N2
・7.0m:TEL-FST-7N2
・10m:TEL-FST-10N2
・15m:TEL-FST-15N2

フェライトコア付きのモジュラーケーブル

なンで2mがナゐン邪!ドァヴォ!!

モジュラーケーブルをLANケーブルで代用?



LANケーブルは、モジュラーケーブルに比べ太く、ノイズに強い。

で、LANケーブルは8芯、モジュラーケーブルはソレ以下なので、先端の形状だけ変えてしまえば、置換が可能!

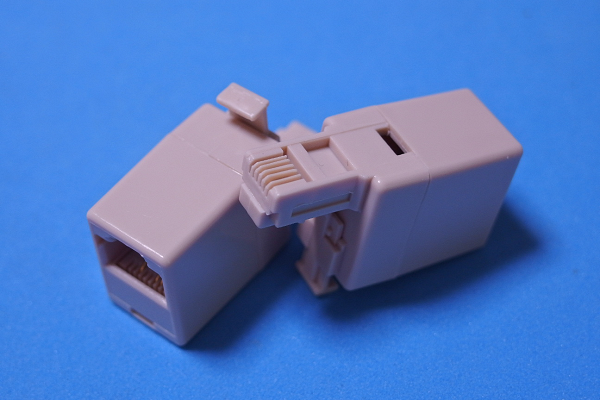

そんな貴殿のために、LD-RJ4511THENという変換コネクターが存在するのだ。

LD-RJ4511THEN

関連:LD-RJ4511THEN (エレコム)

RJ-11をRJ-45に変換する(RJ-11 to RJ-45)ッてコトね。

写真を見ても分かるように、LAN(RJ-45)側は4芯なので、6極2芯/6極4芯のモジュラーケーブルの場合に置換可能。

LD-RJ4511THENは、2個組(2個セット)である。

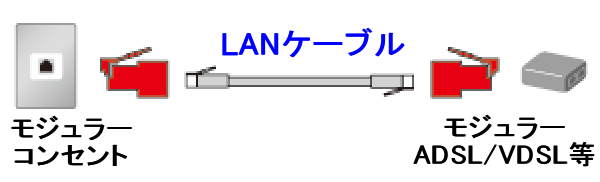

RJ-11の両端の口に本品を挿し、ケーブルはLANケーブルを使うのだ。

RJ-11 to RJ-45

こうするコトで、ノイズに強い状態で距離を長くできるという算段だ。

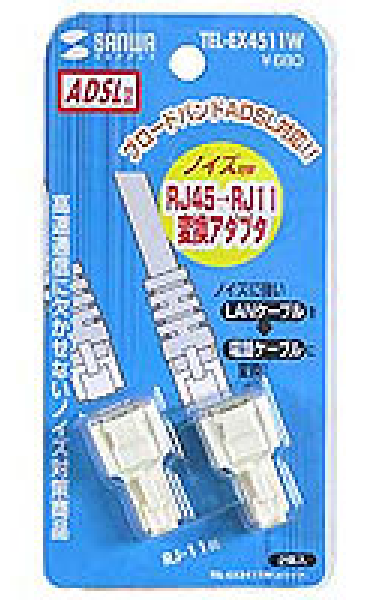

過去には、サンワサプライからTEL-EX4511Wという同種品が出ていたが、

TEL-EX4511W

ディスコン(廃止)となり消えてしまった。

なお、上記の逆(RJ-45 to RJ-11)ッてのもあるから注意な...

関連:[050] ADSLのノイズ対策と速度向上改善を図る方法(モジュラーケーブル,フェライトコア,スプリッタ,モデム,ルーター,無線,Wi-Fi)
