AMD Ryzen 5 Pro 3400GE と Radeon Vega 11 Graphics



OS(Windows10)、並びに消費税及び送料込でアリナガラ、激安3.2万円の小型スリムパソコンである、LenovoのThinkCentre M75q-1 Tinyであるが、

Lenovo_ThinkCentre M75q-1 Tiny

関連:[特価] ThinkCentre M75q-1 Tiny(税込3.2万円) [注文済]

CPUは、AMD Ryzen 5 Pro 3400GEである。

AMD Ryzen 5 Pro 3400GE

以下のタスクマネージャーでも分かるように、4コア8スレッドである。

4コア8スレッド_AMD Ryzen 5 Pro 3400GE

ビデオ(GPU)はCPUに内蔵されており、Radeon Vega 11 Graphicsである。

Radeon Vega 11 Graphics

Radeon Vega 11 Graphics

APU(AMD Accelerated Processing Unit):AMDが2006年から開発を行なっている、CPUとGPUとを合成・統合させた新しい製品の名称。

GPU_Radeon Vega 11 Graphics

ソフトウェアは、AMD Radeon Software(v20.1.4)を入れた。

AMD Radeon Software

Adrenalin 2020の、球体の絵(ゑ)は明らかに/朗蟹、コロナV(新型HIGH-ENG)を連想させるソレヤロ!ドァヴォ!!

Adrenalin 2020

本機にはデフォルトで(オプション追加ナシで)、HDMIとDisplayPort出力があるが、

各部名称_Lenovo
↑がHDMI、┐DisplayPort

144Hzモニター(AOC C24G1/11)に接続すると、

AOC ゲーミング モニター C24G1/11 (23.6インチ/144Hz/1ms/VA 曲面パネル/HDMI×2 DP×1)

関連:[16,980円] ゲーミングモニター(C24G1/11,144Hz,24型,FHD,VA)を注文した件 [曲面パネル]

そのドチラでも、144Hz出力が可能であった。

144Hz_HDMI_Lenovo_001

フルHD,TrueColor(32bit)でのHz(ヘルツ)選択肢は、以下の通り。

144Hz_HDMI_Lenovo_002

ビデオメモリーは、本体RAMから2GBが取られる模様。

144Hz_HDMI_Lenovo_003

カスタマイズ標準では、RAMは8GB(8GB×1枚か4GB×2枚)であるが、ビデオに2GB取られるので、できれば16GBに増設しておきたい。

カスタマイズで8GB×1枚としておき、残る空スロット1箇所(写真右下)に自分でメモリーを増設すれば、安く済む。

M.2とRAM_Lenovo

Lenovoでメモリー込で買うと高杉流から、自分で増設(ヤ)る!

RAM選択_Lenovo

で、私が購入したのは、以下のメモリーである。

JM2666HSB-8G_Lenovo

Transcend ノートPC用メモリ PC4-21300(DDR4-2666) 8GB 260pin SO-DIMM 1.2V CL19 (無期限保証) JM2666HSB-8G

Transcend ノートPC用メモリ PC4-21300 (DDR4-2666) 8GB 260pin SO-DIMM 1.2V CL19 (無期限保証) JM2666HSB-8G

AMDはIntelに比べメモリーの相性がキツゐが、これなら無問題だろう。

当初から搭載されていたメモリーもPC4-21300(DDR4-2666)なので、速度が一致し、8GB×2枚=合計16GBとなる。

2枚挿しでデュアルチャンネル動作となるため、容量ダケでなく、パフォーマンス(性能)も上がる。

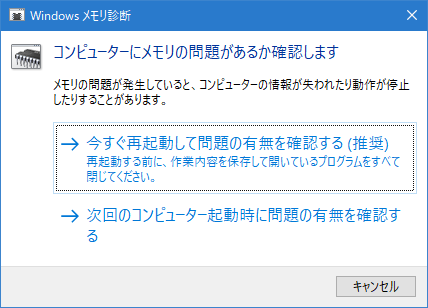

RAM16GB_Lenovo

なお、AMD Ryzen 5 Pro 3400GEの最大メモリー速度は、PC4-23400(DDR4-2933)である。

RAMのモジュール規格



・PC4-17000(DDR4-2133)
・PC4-19200(DDR4-2400)
・PC4-21300(DDR4-2666) ← 標準及び増設
・PC4-23400(DDR4-2933) ← 上限
・PC4-24000(DDR4-3000)
・PC4-25600(DDR4-3200)
・PC4-30400(DDR4-3800)
・PC4-32000(DDR4-4000)

上限以上のメモリーを付けても動くが、速度はPC4-23400(DDR4-2933)に合わされる。

なンで、標準で搭載されているRAMの速度と合わせておくンがヨカロ〜?

より高速で価格の高いPC4-25600(DDR4-3200)を買っても、PC4-23400(DDR4-2933)で動くコトになるし、相方(標準)がPC4-21300(DDR4-2666)なンで、無駄になるからね。

タドァ、今後、別のマシンへの流用を考えている場合はシラン(SILANE)。

1TBのHDD(Seagate)の速度



注文時のカスタマイズで1TBのHDDを選択すると、SeagateのBarraCuda(ST1000LM049-2GH172)が付いてくる。

ST1000LM049-2GH172_001

搭載されているのは組込用であり、市販品であるST1000LM049とは見た目が異なるが、スペックは同じである。

Seagate Barracuda Pro 2.5インチ 1TB 内蔵ハードディスク HDD ノートブックPC向け 5年保証 6Gb/s 128MB 7200rpm 正規代理店品 ST1000LM049

速度は以下の通り。

ST1000LM049-2GH172_002

------------------------------------------------------------------------------
CrystalDiskMark 7.0.0 x64 (C) 2007-2019 hiyohiyo
Crystal Dew World: https://crystalmark.info/
------------------------------------------------------------------------------
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

[Read]
Sequential 1MiB (Q= 8, T= 1): 152.472 MB/s [ 145.4 IOPS] < 54620.59 us>
Sequential 1MiB (Q= 1, T= 1): 141.356 MB/s [ 134.8 IOPS] < 7391.53 us>
Random 4KiB (Q= 32, T=16): 1.149 MB/s [ 280.5 IOPS] <667434.77 us>
Random 4KiB (Q= 1, T= 1): 0.547 MB/s [ 133.5 IOPS] < 7471.30 us>

[Write]
Sequential 1MiB (Q= 8, T= 1): 121.637 MB/s [ 116.0 IOPS] < 68329.05 us>
Sequential 1MiB (Q= 1, T= 1): 137.117 MB/s [ 130.8 IOPS] < 7631.61 us>
Random 4KiB (Q= 32, T=16): 1.367 MB/s [ 333.7 IOPS] <519799.38 us>
Random 4KiB (Q= 1, T= 1): 1.334 MB/s [ 325.7 IOPS] < 3063.98 us>

Profile: Default
Test: 1 GiB (x5) [Interval: 5 sec]
OS: Windows 10 [10.0 Build 18363] (x64)

7200回転品であり、昔のウトゥになるような低速ではなモノノ、やはりHDDを起動ドライブにすると遅いので、起動は2.5インチのSSD(但し7mm厚品限定、後述)とするか、資金に余裕があるならMVMeのSSDとしたいトコロだ(後述)。

M.2のSSD(NVMe)を増設



メモリー同様、LenovoでNVMe込で買うと高杉流から、コレも自分で増設(ヤ)る!

M.2選択_Lenovo

選択したM.2のSSD(NVMe)は、AGIのAGI512G16AI198(512GB)である。

AGI_AGI512G16AI198

残念乍ら、現在品切れであるが、NTT-X Storeが安ゐンで、探シてムィテ!



NVMe(NVM Express)のSSDに限れば、AGIのAGI512G16AI198は容量あたりの単価が最安レベルのハヅだ。

価格推移グラフ_AGI_512G16AI198

NTT-Xだと、AGI 512G16AI198の価格は5,680円(送料無料)なので、1GBあたり11.09円!!

搭載は、先のメモリー(RAM)同様、カンタンである。

HDD(1GB)で注文し、到着後HDDでWindowsを起動、「回復ドライブの作成」でUSBメモリーで回復ドライブを作成し、SSD搭載後にWindowsを回復すればよい。

回復ドライブの作成

なお、回復ドライブ作成用のUSBメモリーは16GB以上と言われているが、本機の場合は8GBで作成可能であった。

回復後、速度を測ると、サスガはNVMe、速度はメティアクティア速ゐドェ〜!

速度計測_AGI512G16AI198_AGI

------------------------------------------------------------------------------
CrystalDiskMark 7.0.0 x64 (C) 2007-2019 hiyohiyo
Crystal Dew World: https://crystalmark.info/
------------------------------------------------------------------------------
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

[Read]
Sequential 1MiB (Q= 8, T= 1): 2004.133 MB/s [ 1911.3 IOPS] < 4182.39 us>
Sequential 1MiB (Q= 1, T= 1): 1769.266 MB/s [ 1687.3 IOPS] < 591.90 us>
Random 4KiB (Q= 32, T=16): 948.497 MB/s [ 231566.7 IOPS] < 2208.96 us>
Random 4KiB (Q= 1, T= 1): 51.186 MB/s [ 12496.6 IOPS] < 79.76 us>

[Write]
Sequential 1MiB (Q= 8, T= 1): 1646.909 MB/s [ 1570.6 IOPS] < 5081.31 us>
Sequential 1MiB (Q= 1, T= 1): 1636.961 MB/s [ 1561.1 IOPS] < 639.57 us>
Random 4KiB (Q= 32, T=16): 944.222 MB/s [ 230522.9 IOPS] < 2218.81 us>
Random 4KiB (Q= 1, T= 1): 127.266 MB/s [ 31070.8 IOPS] < 31.93 us>

Profile: Default
Test: 1 GiB (x5) [Interval: 5 sec]
OS: Windows 10 [10.0 Build 18363] (x64)

このSSDを起動ドライブ(Cドライブ)としているが、起動ゴツ速く!その後の動作もサク!策!サク!策!

関連:NVMeSSDの速度計測と価格下落(2020年2月)

サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!

注文時のカスタマイズで、HDDをナシにしてSSD(NVMe)にする方法もあるが、Lenovo公式で入れるとSSD(NVMe)は高いし、最安のSSD(NVMe)は128GBで容量が小さく、スグに埋まってしまうだろう。

なお、1TBのHDDと、128GBのSSD(NVMe)は、13,200円で同価格。

ドライブレスにはできないので、どちらかを選択しなければならない。

なンで、1TBのHDDの選択し、空いたM.2に自分で買ったAGI512G16AI198(512GB,AGI)を入れた次第である。

このアタリのカスタマイズについては、以下の動画を参照されたい。



購入はココThinkCentre M75q-1 Tiny(価格.com限定品)

無線LAN(Wi-Fi)とBluetooth



内蔵の無線LAN(Wi-Fi)とBluetoothは、Lenovoで注文すると4,400円だ。

Wi-Fi_Bluetooth_Lenovo

自分で用意する場合、NGFF key E(M.2 2230)が適合する。

例えば、Intelの9260NGWや、後継のAX200NGWがある。

インテル Intel Wireless-AC 9260 5GHz/2.4GHz 802.11ac MU-MIMO 1.73Gbps Wi-Fi + Bluetooth 5 Combo M.2 無線LANカード 9260NGW

1枚の板で、無線LAN(Wi-Fi)とBluetoothが追加されるのだ。

9260NGW
・発売:Q4 2017
・Wi-Fi:802.11ac(Wi-Fi 5)
・最大通信速度:6.9Gbps (最高速 1.73Gbps)
・Bluetooth 5.0

AX200NGW
・発売:Q2 2019
・Wi-Fi:802.11ax(Wi-Fi 6)
・最大通信速度:9.6Gbps (最高速 2.4Gbps)
・Bluetooth 5.1

共にIntel製品であるため、ドライバーはWindows10が標準で持っており、増設するだけで使用可能となる(パスワード等の設定は必要)。

コレを、マザーボード上のM.2(2230サイズ:幅22mm、長さ30mmの意)に挿すワケだが、Lenovoで「ナシ」で注文した場合、ネジやアンテナは付属していないので注意!

M.2(2230サイズ)_Lenovo

板自体は2千円程度で買えるが、アンテナの問題があるので、面倒ならLenovoで込み(4,400円)で買ってもいいだろう。

カネを使いたくないなら、有線接続(青歯ナシ)とするか、USB接続の子機(青歯ナシ)となる。

BUFFALO WiFi 無線LAN 子機 WI-U3-866DS 11ac 866+300Mbps USB3.0
BUFFALO WiFi 無線LAN 子機 WI-U3-866DS 11ac 866+300Mbps USB3.0

Bluetoothも、USBで追加できる。

エレコム Bluetooth USBアダプタ 超小型 Ver4.0 EDR/LE対応(省電力) Class2 Windows10対応 LBT-UAN05C2
エレコム Bluetooth USBアダプタ 超小型 Ver4.0 EDR/LE対応(省電力)  Class2  Windows10対応 LBT-UAN05C2

小型とは言え、USB端子が占有されるため、できれば内蔵(M.2 2230)としたいが...

当然、子機が802.11ac(Wi-Fi 5)や802.11ax(Wi-Fi 6)であっても、親機が対応していなければ、速度は低いモノとなる。

古ゐ親機を使っているのなら、この機に買い替えを検討されたい。

最新の802.11ax(Wi-Fi 6)でなくとも、802.11ac(Wi-Fi 5)かつ5GHz帯対応のモノなら、安く買えるハヅだ。

BUFFALO WiFi 無線LAN ルーター WHR-1166DHP4 11ac ac1200 866+300Mbps デュアルバンド 3LDK 2階建向け 【iPhone8/iPhoneX/iPhoneXS/Amazon Echo メーカー動作確認済み】
BUFFALO WiFi 無線LAN ルーター WHR-1166DHP4 11ac ac1200 866+300Mbps デュアルバンド 3LDK 2階建向け 【iPhone8/iPhoneX/iPhoneXS/Amazon Echo メーカー動作確認済み】

ツールレス(オープンシャーシ)



本体内部にアクセスするには、背面のネジ(インチネジ)を1つ外すだけでOKである。

背面のネジ_Lenovo

注文時のカスタマイズで「ツールレス(オープンシャーシ)」を選択すると、手回しネジとなり、ドライバー不要で開けられるが、たったソレだけで1,100円は高杉流!

ツールレス(オープンシャーシ)_Lenovo

アマゾンで買うと、300円しないから(笑)、ついでに買っておくとヨカロウ。

アイネックス ハンドルネジインチ黒 PB-031BK
アイネックス ハンドルネジインチ黒 PB-031BK

BIOSのアップデート



プリインストールされている「Lenovo VANTAGE」という管理ソフトで、BIOSのアップデートができるのでやっておくとヨカロ〜。

更新を確認したトコロ、バージョン「M2FKT1CA(20 Dec 2019)」が発見されたので、アップデートをしておいた。

BIOS_M2FKT1CA_Lenovo

DOS風の画面が現れて、勝手にアップデートしてくれる(再起動が必要)。

昔のように、起動ディスク(フロッピー)を用意し、文字をタタく必要はないw

ゲームの動作は?



CPU(APU)内蔵のGPU(Radeon Vega 11 Graphics)であるため、ガティのビデオカード搭載機には全く及ばないが、Intelの内蔵ビデオ(Intel HD/UHD Graphics)に比べると、かなりゑ〜模様。

ココでは、比較的新しいゲーム(PUBG Liteとエースコンバット7)を挙げておく。





他の画質設定やゲーム、及びベンチマークの動作状況については、以下の再生リストを参照されたい。

再生リスト:Lenovo ThinkCentre M75q-1 Tiny

ACアダプターで性能向上!



ゲーム負荷時の消費電力をワットチェッカーでモニターしてみると、60W前後に達しているので、本品付属のACアダプター(65W=20V×3.25A)を135W品(20V×6.75A)などに変えれば、スコアは上がる!

Lenovo_ACアダプター



パフォーマンスの上昇は、以下の動画で確認済である。





Radeon Vega 11 Graphicsにしてはイマイチだなぁ...と感じるのは、本体の性能不足ではなく、ACアダプターの非力さによる、電力不足だったのだ!

だが、注文時のカスタマイズでは、ACアダプターは65W品のみで、他の選択肢がナイのヌェ...

本機は薄型筐体で排熱ファンも薄いので、発熱を考慮して65Wで意図的に止めてると思われる。

調子に乗ッて130WのACアダプターを使(トゥコ)て、夏場ゑルァゐコトになッてもシラン(SILANE)で...

9.5mm厚のSSDは搭載不可!



余っている2.5インチのSSD(9.5mm厚)を搭載しようとしたら、厚すぎて固定できない罠wwwww

9.5mm厚SSD

厚ゐサカゐ/堺、穴(アヌァ)の位置が微妙に合わンのね!

標準で載ってる1TBのBarraCuda(Seagate)の厚みは7mmなので、どうやら7mm専用ッポゐ。

最近の2.5インチSSDの厚みは7mmなので無問題だが、古ゐ(厚ゐ)SSDを搭載しようとしている人は要注意ヌェ!

注文時のカスタマイズ方法



Eクーポンコード:ADKAKAKUOFFWE(80,080円引き)

構成をカスタマイズして3.2万円程度に抑ゑる方法は、以下の動画を参照のコト。



購入はココThinkCentre M75q-1 Tiny(価格.com限定品)

但し、平日だと、クーポンコードが変わり、割引も小さくなる模様(下図赤丸部分)。

平日_lenovo
↑平日の様子

金曜日の夜からADKAKAKUOFFWE(80,080円引き)が復活するようなので、安く注文するなら金曜夜,土曜,日曜を狙おう!

# 厳密には、月曜日の午前早くでもOKのよう(金曜同様、午前零時には連動していない)。

ADKAKAKUOFFWE(80,080円引き)

購入はココThinkCentre M75q-1 Tiny(価格.com限定品)

関連:[16,980円] ゲーミングモニター(C24G1/11,144Hz,24型,FHD,VA)を注文した件 [曲面パネル]

関連:[15,980円] ゲーミングモニター(C24G1/11,144Hz,24型,FHD,VA)がさらに安価になってる件 [曲面パネル]







BUFFALO WiFi 無線LAN 子機 WI-U3-866DS 11ac 866+300Mbps USB3.0
バッファロー (2017-05-16)
売り上げランキング: 1,225


アイネックス ハンドルネジインチ黒 PB-031BK
AINEX (2014-05-30)
売り上げランキング: 2,022

[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック



「例のグラボ」コト RADEON RX470 8G GDDR5 MINING QUAD UEFI(SAPPHIRE,NiTRO) の第壱HDMI端子及び第弐HDMI端子を有効にするための部品(パーツ)一覧。



以下全て未保証、未確認!

<第壱HDMI端子>

クーラーとバックパネルを外し(ヒートシンクは外さなくてよい)、HDMIコネクタ付近の以下の箇所(R1810)に手を加える。

第壱HDMI端子_例のグラボ

.ネを掛けない方法:以下の赤箇所(AとD)をハンダブリッジするだけ。

第壱HDMI端子(ジャンパ)_例のグラボ

BとCは放置でOK。

ハンダとハンダごてだけで済むので、最もカネがかからないが、

白光(HAKKO) 電子基板用はんだ付けセット 40W FX511-01:668円 (アマゾンJP)
白光(HAKKO) 電子基板用はんだ付けセット 40W FX511-01

該当箇所が以下のようにメティアクティア微細(一円玉と比較)なンで、

一円玉_例のグラボ

以下のような、先の細いコテ先が付属しているモノが良。

先の細いコテ先

はんだごてセット 温度調節可(200〜450度):1,999円 (アマゾンJP)
Yoohe はんだごてセット 温度調節可(200〜450℃) ハンダゴテ 14-in-1 電子作業・電気DIY用 基盤・自動車・自転車など 60W/110V 安全保障 機能アップ 収納ケース付 持運便利

あとで工作するので、ハンダの箇所を少なくしたい場合。

ポリウレタン銅線(UEW)で両端(先の図だとAの左とDの右)をジャンパする。

UEWによるジャンパー配線_例のグラボ

絶縁体(ウレタン樹脂のワニス)はハンダ時の熱で溶けるので、ヤスリがけ等の加工不要。

ヤリ方は以下の動画に全てアル。



ポリウレタン銅線でのジャンパだけで、WQHD(2560×1440) 60Hz表示が可能であった。

関連:例のグラボのジャンパー配線改造だけでもWQHD(2560×1440)表示が可能だった件

3DMarkや、重いゲームも完全に実行デキテル。



ポリウレタン銅線の太さは外径0.32mmのモノを使用したが、

UEW_外径0.32mm_例のグラボ

これより太いとハンダ付けが困難(微細箇所に太いのはツカン!)、細いと映像にノイズが入るンかはシラン(SILANE)。

フラックスと、UEWをツカむための先の細いピンセットがあるといいだろう。

ホーザン(HOZAN) フラックス 容量30mL H-722:388円 (アマゾンJP)
ホーザン(HOZAN) フラックス  鉛フリーハンダ対応 便利なハケ付きキャップ付  容量30mL H-722

ホーザン(HOZAN) 先曲がりピンセット カーブタイプ P-882:509円 (アマゾンJP)
ホーザン(HOZAN) 先曲がりピンセット カーブタイプ  材質ステンレス 全長115mm 重量18g 開き幅7mm P-882

UEWを取り外す際は、必ずハンダが溶けてから引っ張るコト。

無理に引くとパターンが剥がれて終わる。

コンデンサや抵抗を載せる場合。

第壱HDMI端子(実装)_例のグラボ

A:赤:抵抗 5.1Ω 1/16V 1005
B:青:抵抗 499Ω 1/16V 1005
C:黄:インダクタ または フェライトビーズ 容量不明 1005
D:緑:コンデンサ 0.1μF 10% 16V 1005

A(抵抗):抵抗 5.1Ω 1005 (RK73B1ETTP5R1J):1個 5.5円 (但し10個以上,マルツ)

A(抵抗):抵抗 5.1Ω 1005:100個 67+37円 (AliExpress)

B(抵抗)の499Ωは入手困難(E系列にはナイため)なンで、470Ωや510Ωでも問題ない。

抵抗 470Ω/510Ω 1005:100個 67+37円 (AliExpress)

C(インダクタ):LQG15HN3N0S02D(〇は両方ともオーではなくゼロ) 1個 22円 (モノタロウ)

C(フェライトビーズ):50個 251円 (AliExpress)

D(コンデンサ):100個 87+37円 (AliExpress)

<参考:チップ抵抗の外形寸法表記>

縦×横mm,記号表記,inch,mm
0.4×0.2,1F,01005,0402
0.6×0.3,1H,0201,0603
1.0×0.5,1E,0402,1005
1.6×0.8,1J,0603,1608

つまり、0402(inch)と1005(mm)は同じ大きさのモノを指す。

1E_0402inch_1005mm

例のグラボで必要なのは0402inch(1005mm)であるが、店によっては置いていない(例のグラボの件で売れたのではなく元々置いていない)ことがあり、その場合は1段階大きい0603inch(1608mm)を使う手もあるが、逆に難しい?

<参考:抵抗値の表示方法>

Rは小数点、LはmΩ単位の小数点

3桁表示の場合(第1,第2数字は値、第3数字は10の累乗)

153=15×103=15kΩ
1R5=1.5Ω
1L5=1.5mΩ

4桁表示の場合(第1,第2,第3数字は値、第4数字は10の累乗)

1542=154×102=15,400Ω=15.4kΩ
R154=0.154Ω
15L0=15.0mΩ

HDMIコネクタは実装されているが、バックパネルで隠れているので、穴を開ける必要がある。

バックパネル_例のグラボ

バックパネルの切断:ハンドニブラ

エンジニア TZ-20:1,463円 (アマゾンJP)
エンジニア ニブリングツール TZ-20

ホーザン K-88:3,229円 (アマゾンJP)
ホーザン(HOZAN) ハンドニブラー  金属板を片手でくり抜き 銅、純アルミ、鉄板 K-88

ハンドニブラをあまり使わないのなら、安いので十分。

<第弐HDMI端子>

こちらに手を加えるには、ヒートシンクを外す必要がある。

改造後の組み立て時に、GPUにグリスを再度塗布する必要がある。

高性能熱伝導グリス Kryonaut 1g:762円 (アマゾンJP)
ドイツ Thermal Grizzly社製 オーバークロック用特別設計高性能熱伝導グリス Kryonaut 1g

第弐HDMI端子のHDMIコネクタは実装されていないので用意する。

HDMIコネクタ(6+6+7ピン)×1個

固定穴ナシ:5個 759円 (アマゾンJP)
uxcell ソケット 5個入り HDMI タイプ A メス コネクタ PCB ジャック 19ピン SMD 90度

固定穴ナシ:1個 34+106円 (AliExpress)
HDMIコネクタ_固定穴ナシ

固定穴アリ:1個 34+106円 (AliExpress)
HDMIコネクタ_固定穴アリ

固定穴ナシ:10個 261円 (AliExpress)

第弐HDMI端子はバックパネルの網部分になるので、固定穴アリのモノを買っても固定はできないケド。

黒突起が当たる場合は、ニッパーで切り落とせ!

バックパネルの切断は壱ツ目とは異なり網間を切るだけなので、ニッパーで可能。

バックパネル_例のグラボ

HDMIコネクタを取り付ける穴がハンダで埋まっているので、それを除去する必要がある。

ハンダコテでヤルとパターンが剥がれる可能性が高いので、ヒートガン(350度以上)で熱し、その間に反対側からハンダ吸取器で吸い取るとよい。

ヒートガン 1800W:1,900円(温度二段階)
ヒートガン 1800W ホットガン 強弱2段階切り替え可能 ホットエアガン 小型 熱風機 アタッチメント付 4種類ノズル

ヒートガン 1600W 100-550度:2,980円(温度無段階調節)
URCERI ヒートガン ホットガン 1600W 100~550℃温度無段階調節 強弱風量切替 4種類ノズル 熱処理 DIY 修理 補修 乾燥 剥離 加工 日本語取扱説明書付き【一年保証】

はんだ吸取器 GS-108:1,000円
goot はんだ吸取器 GS-108

小型のヒートガンは200度程度までしか上がらず、ハンダを溶かせないので不適。

ムァ、ハンダは柔らかいンで、0.4mm程度のドリルで貫通させてもヨイかはシラン(SILANE)。

R5026を含む部分は、第壱HDMI端子と同じ。

加えて、下記に部品を付ける。

第弐HDMI端子_例のグラボ

3ツ足 1個
6ツ足 1個 向き(極性)に注意(上図黒●)
赤(4個):10kΩ 抵抗 1005
青(2個):2.15kΩ 抵抗 1005
緑(2個):33Ω 抵抗 1005

3ツ足:NPNチップトランジスタ MMBT3904 40V 200mA

秋月電子通商:20個 100円

AliExpress:100個 89+37円

または

2SC1623:20個 54円 (aitendo,株式会社 秋葉原)

6ツ足:MOSFET SSM6N7002BFU 10個 150円 (秋月電子通商)

または

デュアルNchMOSFET 2N7002DW(60V115mA) 10個 150円 (秋月電子通商)

2N7002DW 10個 111+37円 (AliExpress)

赤(4個):抵抗 10kΩ 1005:100個 67+37円 (AliExpress)

2.15kΩの抵抗は、2.0kΩ/2.2kΩでも問題ナイ。

青(2個):抵抗 2.0kΩ/2.2kΩ 1005:100個 67+37円 (AliExpress)

緑(2個):抵抗 33Ω 1005:100個 67+37円 (AliExpress)

2.15kΩの抵抗は10kΩ、33Ωの抵抗はジャンパ(ハンダブリッジ)でもOK?

なお、「例のグラボ」の補助電源は8ピン1本なので、6ピンしかない古い電源を使う場合は、電源を交換するか、6ピン2本を8ピン1本にする変換ケーブルを使う。

BULLET(ブレット) PCI Express用 電源変換ケーブル PWV09:在庫切れ
PCI Express用電源変換ケーブルPWV09

BULLET(ブレット) PCI Express用 電源変換ケーブル PWV09:597円(ヨドバシカメラ)

AliExpress:207円

これ以外の変換ケーブルは危険な場合があるので注意が必要、詳細は以下。

関連:例のグラボと補助電源に関する注意事項

ムァ、6ピン1本でも問題なくウゴゐてはイル(ILL)グァ...

補助電源_例のグラボ



これらの改造の后、正常に映るコトが確認デキたら、BIOSを書き換えてRX470→RX580にするとオトクかはシラン(SILANE)。



関連:[例のグラボ] RX470→RX580(BIOS書換)の方法 [RADEON RX470 8G GDDR5 MINING QUAD UEFI(SAPPHIRE,NiTRO)]

RX580化后も、6ピン1本ダケで、3DMarkや重いゲームが完全に実行デキテルが...



AliExpress(中國)だとモノ(シナのモノ=シナモノ)が豊富にあるし、送料を入れても安いけど、

・クレジットカード必須(デビット/プリペイドも可)
・到着が遅杉流(最大2ヶ月後)
・到着しないコトがある(行方不明)
・数が多すぎる(1個でゑ〜ノニ100個とかw)

日本(神之國by銛鬼朗)で買うと確実だけど、通販だと送料が高い!

壱店舗で全てが揃うならマダシモ、複数にマタガルと送料増大で悲惨!!

電気街の実店舗で買うのがゑ〜と思うけど、田舎/僻地/山間部/地方/蝦夷/豪雪地帯/琉球/諸島/辺鄙奈土地/裏日本在住者は無理かはシラン(SILANE)。

全て未保証、未確認!

関連:例のグラボのジャンパー配線改造だけでもWQHD(2560×1440)表示が可能だった件

関連:[例のグラボ] RX470→RX580(BIOS書換)の方法 [RADEON RX470 8G GDDR5 MINING QUAD UEFI(SAPPHIRE,NiTRO)]

関連:例のグラボと補助電源に関する注意事項

関連:「例のグラボ」RX470→RX580(BIOS書換)の方法

関連:「例のグラボ」の HDMI有効化の改造完了!

関連:「例のグラボ」を古い環境(SandyBridge+電源6ピン)で使うと?

関連:「例のグラボ」を買ぅ〜てシモタ件!

関連:GeForce GTX 1060 AERO ITX 6G OC 開封レビュー

関連:Intel HD Graphics(内蔵ビデオ,iGPU,QSV)とビデオカード(NVIDIA GeForce,NVENC)を共存させる方法

白光(HAKKO) 電子基板用はんだ付けセット 40W FX511-01
白光(HAKKO)
売り上げランキング: 91




エンジニア ニブリングツール TZ-20
エンジニア(ENGINEER)
売り上げランキング: 527





goot はんだ吸取器 GS-108
太洋電機産業(goot)
売り上げランキング: 2,508


PCI Express用電源変換ケーブルPWV09
アルファシィーン
売り上げランキング: 159,849

[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック

このページのトップヘ
