PS2 to HDMIとは?



PS2 to HDMIとは、PS2をHDMIで出力する類のアレ。

PS2 to HDMI

アマゾンにも多数売られおり、外観が付属品などが異なるが、どれもほぼ同じシナモノだろう。

PS2 to HDMI_アマゾン

INVAVO製 PS2専用HDMI接続コネクター PS2 toHDMI 変換アダプターHDMI出力 携帯便利 PS2 TO HDMI CONNECTOR PS2復活PS2 TO HDMI COVERTER (ハイスピードUSBケーブル+HDMIケーブル+日本語取扱説明書付き)

【MA-9640】PS2がHDMIでプレイできる/ PS2 to HDMI コンバーター

RGEEK製 PS2専用HDMI接続コネクター PS2 toHDMI 変換アダプターHDMI出力 携帯便利 PS2 TO HDMI CONNECTOR PS2復活PS2 TO HDMI COVERTER (ハイスピードUSBケーブル)

CESCAT -PS2専用 HDMI接続 コネクター 変換コンバーター + ハイスピードHDMIケーブル + ステレオミニプラグ to 2RCA PS2をHDMIテレビ

EMEBAY - PS2専用HDMI接続コネクター PS2 toHDMI 変換アダプターHDMI出力 携帯便利 PS2 TO HDMI CONNECTOR PS2をお楽しみ(1.5M ハイスピードHDMIケーブル付属)

ELUTENG PS2 to HDMI 変換 コンバーター 3.5丱ーディオ出力 PS2 to HDMI Connector 小型 軽量 テレビ・PC液晶モニタに接続 変換 アダプタ Playstation2 HDMI PS2 ケーブル PS2専用 携帯便利 USBケーブル付属

PS2 TO HDMI 変換アダプター PS2専用HDMI接続コネクター HDM出力 PS2HDMI変換 CONNECTOR PS2をHDMIテレビに接続 1.5M ハイスピードHDMIケーブル付属

ティアティなシナモノなので、カンタンに分解できる。

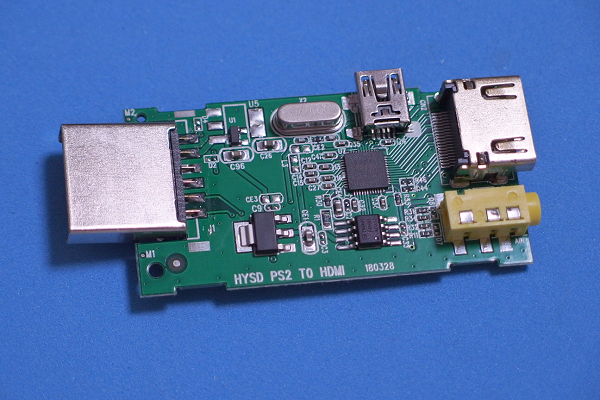

PS2 to HDMI_基板_表

「HYSD PS2 TO HDMI 180328」とある。

PS2 to HDMI_基板_裏

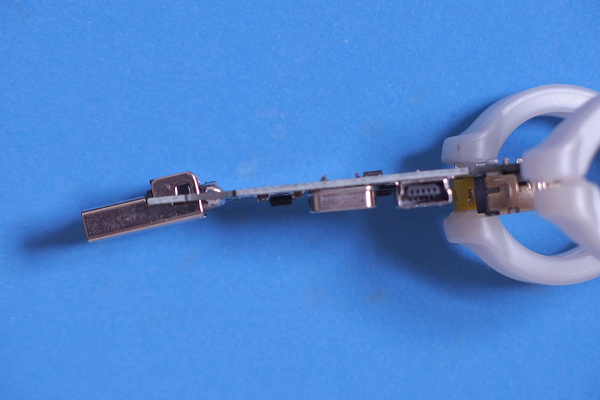

HDMI端子は基板とのハンダだけで止まっており(両端は固定されていない)、以下のように容易に曲がってしまうので、スグに逝くだろう。

PS2 to HDMI_基板_曲がり

PS2はコンポーネント出力(緑青赤,アナログ)が可能であり、コレが最も高画質。

PS2のコンポーネントケーブル

関連:コンポーネントAVケーブル(PS2/PS3共用)

# D端子はコンポーネント出力と信号は同じで端子を変えただけ。

PS2 to HDMIは、コンポーネント信号をHDMIに変換しているモノである。

PS2 to HDMIにはミニUSB端子があり、給電が必要であるが、これはその変換に必要なのだ。

PS2 to HDMI_ミニUSB端子

コンポーネントが高画質なら、ソレをそのまま映せばいいのだが、コンポーネントケーブルが必要であり、先端が5本(映像3本+音声2本)で面倒だし、そもそもコンポーネント入力に対応したモニターは、2019年9月現在、ほとんどない。

私が持っているモニターでコンポーネント入力があるのは、DELLの2407WFPだけである。

2407WFP_コンポーネント

関連:2407WFP(DELLの液晶モニター)の多彩な入力を試す?

さらにその録画となるとUSB3HDCAPのような若干高価なキャプチャー機器が必要となる。

内容物_USB3HDCAP

関連:USB3HDCAP(CY3014USB,STARTECH.COM)の入手とレビュー - VGA/DVIを含む多彩な入力/録画/配信が可能!

てコトで、両方持ってるワシが勝ティ組!キスァムァラ敗北!終了ッ!!

とユ〜コトでハナシを終ゑてもゐ々の(賢治)だが、一般人は困ってしまう。

HDMIが普及シマクッテル昨今、PS2 to HDMIでHDMIにしてしまえば、アトは楽勝!と言いたいトコロだが...

PS2 to HDMI使用時に注意すべき点は、使用するモニターの対応解像度である。

HDMI=720pや1080pとは限らず、様々な解像度が存在する。

PS2 to HDMIの類の全てが同じとは限らないが、解像度は概して480i,480p,576iである(PS2の仕様)。

これらの解像度はそのままで、HDMIに変換して出力している。

なので、モニターが480i,480p,576iに対応していない場合は、表示すらできない。

新しいモニターが対応しているとは限らず、私の環境では、

KA270HAbmidx(2016年5月発売):映る
EB321HQUBbmidphx(2017年3月発売):映らない

と、新しい方が非対応、という結果になった。

モニターの仕様を見ても、入力解像度は記されていないこと(ヌァヅェ?)が大半なので、事前に知るなら、使用者のレビュー等を参考にするしかないだろう。

なお、KA270HAbmidxで映した時の解像度を見てみると、

PS2_KA270HAbmidx

719×240
H:16kHz V:60Hz

となっている。

240というのは、480iのコトであろう。

480i,480p,576iを720pや1080pに変換(アップスケール)するPS2 to HDMIの類があれば万事解決なのだが、非常に高価である...

POUND HD LINK CABLE PS2 & PS1 専用 HDMIコンバーター [SRPJ2105] 432105
POUND HD LINK CABLE PS2 & PS1 専用 HDMIコンバーター [SRPJ2105] 432105

PS2 & PS1 専用 HDMIコンバータ HDTV Cable for PS2/ PS1 - Hyperkin [SRPJ2140]
PS2 & PS1 専用 HDMIコンバータ HDTV Cable for PS2/ PS1 - Hyperkin [SRPJ2140]

PS2 to HDMIの録画は?



録画機器についても同様であり、480i,480p,576iの入力に対応していないと表示できず録画も不可能。

I-O DATAのHDMIキャプチャー機器であるGV-HDRECにPS2 to HDMIからのHDMI信号を入れてみると、以下のようになり表示すらできない。

対応できる信号が入力されていません_GV-HDREC

対応できる信号が入力されていません。
入力信号をご確認ください。


GV-HDRECの仕様に書いてあるが、対応する入力解像度は

1920×1080(60p/60i/30p),1280×720(60p),720×480(60p) ←AV入力変換ケーブルによるアナログ入力のみ

となっており、HDMIではフルHDかHDにしか対応していないので、使えなくて当然。



HDMIキャプチャー機器の多くでは、画面比16:9のフルHDやHDのような代表的な解像度しか対応していないので、注意が必要。

特殊な用途でない限り、HDMIで対応するのは、HD(1280×720)、フルHD(1920×1080)、WQHD(2560x1440)、4K(3840×2160)...が普通である。

「特殊な」解像度に対応するHDMI録画機器



しかしながら、HDMIキャプチャー機器の中には、480i,480p,576iのような特殊な改造の対応を謳うものが存在する。

ビデオキャプチャ BOSTIN USB 3.0 HDMI ゲームキャプチャーカード設備 HDMIループHDビデオHDCP 1080P Windows 7 8 10 Linux Youtube OBS Twitch for PS3 PS4 Xbox Wii Uストリーミングおよび録画にサポートします
ビデオキャプチャ BOSTIN USB 3.0 HDMI ゲームキャプチャーカード設備 HDMIループHDビデオHDCP 1080P Windows 7 8 10 Linux Youtube OBS Twitch for PS3 PS4 Xbox Wii Uストリーミングおよび録画にサポートします

アマゾンに記されている説明によると...

HDMI入力フォーマット:480i、480p、576i、576p、720p50、720p60、1080i50、1080i60、1080p24 /25/30/50/60

とあり、PS2 to HDMIの「特殊な」解像度の入力に対応している模様。

対して、出力は、

出力フォーマットの解像度:640x480,720x480,720x576,768x576,800x600,1024x768,1280x720,1280x800,1280x960,1280x1024,1368x768,1440×●,1600×1200,1680×1050,1920×1080,1920×1200,640×360,856x480,960×540,1024x576

となっており、480や576を含んでいるので、あとは、UVC(USB Video Class)に対応したソフト(OBS:Open Broadcaster Softwareなど)で録画すればよいコトになる。

なお、本品にはHDMIパススルー端子があるが、パススルーなので、入力信号をそのまま出すハヅだから、パススルー先のモニターが「特殊な」解像度に非対応だと、映らない(=パススルー不可)というコトになる。

パソコンの画面上(OBS等)には当然映るだろうが、遅延が許されない格闘やレースゲーム等ではキビシイかもしれない。

てなハナシだが、結局はヤッてみないと分からないノヨヌェ...

関連:ドリームキャストを高画質で録画する方法 2017年度版 USB3HDCAP

関連:KA270HAbmidx(Acerの27型液晶モニター)を入手 レビュー

関連:EB321HQUBbmidphxの購入とレビュー [Acer,31.5型,WQHD(2560x1440),液晶モニター]

POUND HD LINK CABLE PS2 & PS1 専用 HDMIコンバーター [SRPJ2105] 432105
POUND (2019-02-05)
売り上げランキング: 3,621

PS2 & PS1 専用 HDMIコンバータ HDTV Cable for PS2/ PS1 - Hyperkin [SRPJ2140]
SRPJ(SRPJ) (2019-03-17)
売り上げランキング: 7,851


StarTech.com USB3.0接続HDMI/DVI対応ビデオキャプチャー USB3HDCAP
STARTECH.COM (2014-11-18)
売り上げランキング: 37,207




I-O DATA HDMI キャプチャーボード パソコン不要 フルHD SDカード/HDD保存 GV-
アイ・オー・データ (2016-12-30)
売り上げランキング: 515












コンポーネントAVケーブル
ソニー・コンピュータエンタテインメント (2006-12-07)
売り上げランキング: 12,331


ゲーム―Super 27years Life
飯野 賢治
講談社
売り上げランキング: 534,319

[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック



SSDの価格下落がハゲしく、より大容量が安くなってるので、以下のように、無駄にSSDを買ってしまうwwwww

関連:[激安] ASU630SS-960GQ-X(ADATA,960GB,SSD)を買った件 [7,980円]

関連:[激安] ASU630SS-960GQ-X(ADATA,960GB,SSD)が届いた [7,980円]

結果、容量の小さなSSDがアマり(甘利)、モテアマスことになる。

これらを活用すべく、以下のUSBの外付けケースを購入した。

ORICO USB3.0接続 2.5インチ HDDケース 外付け ドライブケース SATA3.0 対応 SSDケース ハードディスクケース 4TBまで 7mm/9.5mm ツール不要 簡単着脱 ブルー 2588US3-BL
ORICO USB3.0接続 2.5インチ HDDケース 外付け ドライブケース SATA3.0 対応 SSDケース ハードディスクケース 4TBまで 7mm/9.5mm ツール不要 簡単着脱 ブルー 2588US3-BL

価格は千円前後と、それほど高くはない。

外箱_2588US3_ORICO

内容物は、

・ケース
・USBケーブル:ケーブル長 57cm(先端-先端)
・説明書:簡体中文と英語のみ
・Thanksカード
・スポンジ:厚/薄 各1枚

内容物_2588US3_ORICO

2.5インチのSSDには、9.5mmや7mmなどの厚みがある。

昔のSSDは9.5mmで、最近のモノは薄くなっているので、そのままだとケース搭載後に中で動いてしまう。

それを防ぐのに、9.5mmにするためにスポンジが付いている(本品は9.5mmまでに対応)。

SSDの格納は非常にカンタンで、ケースを開けて(工具不要)、SSDをサシコミ、フタを閉じるだけ。

2588US3_ORICO_001

2588US3_ORICO_002

2588US3_ORICO_003

2588US3_ORICO_004

外側(青面)は鉄、その内側も鉄、フタはプラスチック。

アクセスランプは、ケーブル付け根付近にある。

アクセスランプ_2588US3_ORICO

通電:青点灯
アクセス:青点灯+紫点滅

本品の特長は、カラーバリエーションが豊富な点もあるが、UASPに対応している点。

UASP(USB Attached SCSI Protocol)に対応していると、USB3.0のみの対応よりも、読み書きが高速になる。

但し、接続される機器側(PCなど)も、UASPに対応している必要がある。

Windows8以降であれば対応ドライバ(uaspstor.sys)が標準搭載なので対応、Windows7は各自で導入する必要がある。

UASPで動作しているかは、接続後にデバイスマネージャーで調べることも可能だが、面倒なンで、CrystalDiskInfoで調べると楽。

UASP_CrystalDiskInfo

ベンチマーク



ASU630SS-960GQ-X(ADATA,960GB,SSD)、NTFSフォーマット、Windows10 Pro(64bit)

ADATA 2.5インチ 内蔵SSD 960GB SU630シリーズ 3D NAND QLC搭載 SMIコントローラー 7mm  ASU630SS-960GQ-R

-----------------------------------------------------------------------

ASU630SS-960GQ-X_2588US3
↑ORICO 2588US3(UASP対応)

* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 301.406 MB/s
Sequential Write (Q= 32,T= 1) : 393.196 MB/s
Random Read 4KiB (Q= 8,T= 8) : 170.989 MB/s [ 41745.4 IOPS]
Random Write 4KiB (Q= 8,T= 8) : 169.217 MB/s [ 41312.7 IOPS]
Random Read 4KiB (Q= 32,T= 1) : 180.500 MB/s [ 44067.4 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 107.815 MB/s [ 26322.0 IOPS]
Random Read 4KiB (Q= 1,T= 1) : 22.571 MB/s [ 5510.5 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 39.781 MB/s [ 9712.2 IOPS]

Test : 1024 MiB [A: 0.1% (1.2/894.3 GiB)] (x5) [Interval=5 sec]
OS : Windows 10 Professional [10.0 Build 18362] (x64)
ORICO 2588US3(UASP対応)

-----------------------------------------------------------------------

ASU630SS-960GQ-X_SATA
↑M/B内蔵のSATA(6Gb/s) ←H170M Pro4

* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 560.504 MB/s
Sequential Write (Q= 32,T= 1) : 484.121 MB/s
Random Read 4KiB (Q= 8,T= 8) : 250.712 MB/s [ 61209.0 IOPS]
Random Write 4KiB (Q= 8,T= 8) : 280.701 MB/s [ 68530.5 IOPS]
Random Read 4KiB (Q= 32,T= 1) : 241.237 MB/s [ 58895.8 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 185.732 MB/s [ 45344.7 IOPS]
Random Read 4KiB (Q= 1,T= 1) : 28.798 MB/s [ 7030.8 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 84.035 MB/s [ 20516.4 IOPS]

Test : 1024 MiB [A: 0.1% (1.2/894.3 GiB)] (x5) [Interval=5 sec]
OS : Windows 10 Professional [10.0 Build 18362] (x64)
M/B内蔵のSATA(6Gb/s)

-----------------------------------------------------------------------

ASU630SS-960GQ-X_玄立
↑USB3.0(UASP非対応) ←玄立

* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 219.407 MB/s
Sequential Write (Q= 32,T= 1) : 228.992 MB/s
Random Read 4KiB (Q= 8,T= 8) : 16.582 MB/s [ 4048.3 IOPS]
Random Write 4KiB (Q= 8,T= 8) : 36.657 MB/s [ 8949.5 IOPS]
Random Read 4KiB (Q= 32,T= 1) : 17.892 MB/s [ 4368.2 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 31.951 MB/s [ 7800.5 IOPS]
Random Read 4KiB (Q= 1,T= 1) : 13.750 MB/s [ 3356.9 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 26.337 MB/s [ 6429.9 IOPS]

Test : 1024 MiB [A: 0.1% (1.2/894.3 GiB)] (x5) [Interval=5 sec]
OS : Windows 10 Professional [10.0 Build 18362] (x64)
USB3.0(UASP非対応)

-----------------------------------------------------------------------

やはりSATA接続よりは遅くなるが、ReadよりWriteが速いとか、よく分からない振舞だね...

-----------------------------------------------------------------------

SDCZ48-032G
↑参考:USB3.0のUSBメモリー ←SDCZ48-032G

* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 138.157 MB/s
Sequential Write (Q= 32,T= 1) : 29.752 MB/s
Random Read 4KiB (Q= 8,T= 8) : 7.723 MB/s [ 1885.5 IOPS]
Random Write 4KiB (Q= 8,T= 8) : 1.468 MB/s [ 358.4 IOPS]
Random Read 4KiB (Q= 32,T= 1) : 7.710 MB/s [ 1882.3 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 1.468 MB/s [ 358.4 IOPS]
Random Read 4KiB (Q= 1,T= 1) : 7.612 MB/s [ 1858.4 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 1.045 MB/s [ 255.1 IOPS]

Test : 1024 MiB [F: 0.4% (0.1/28.6 GiB)] (x5) [Interval=5 sec]
OS : Windows 10 Professional [10.0 Build 18362] (x64)
USB3.0のUSBメモリー

USBメモリーよりは、圧倒的に速ゐね...

HDMIキャプチャーでの使用



私はパソコンでよりも、HDMIキャプチャーであるGV-HDRECで使おうと思っている。

I-O DATA キャプチャーボード ゲームキャプチャー HDMI PC不要 ゲーム録画 編集 フルHD SD/HDD保存 GV-HDREC

GV-HDRECはSDカードだけでなく、USB接続したHDDやSSDにも録画が可能。



今は32GBのUSBメモリー(USB3.0)に録画し、都度PCに移動させているが、画質によっては32GBだとスグに埋まってしまう。

使い古した64GBのSSDでもその倍は録れるので、容量の大きなUSBメモリーを買い足すよりも無駄なく良いかと。

# USBメモリーはSSDに比べ格段に壊れやすいという懸念もある。

GV-HDRECのUSBポートはUSB2.0なので、別にUSB3.0に対応したモノではなくてもOKなのだが、PCに録画ブツを移動させる際にUSB2.0では遅すぎるので、USB3.0は必須なのだ。

なお、USB2.0経由の録画であっても、フルHD 60p 最高画質で撮っても(速度的には)問題はない。

GV-HDRECで使う場合は、exFATでフォーマットする必要がある(フォーマットはGV-HDRECで可能)。

# GV-HDRECでフォーマットすると、先頭に16MBほどの未割り当て領域ができる。

FAT32でも録画は可能だが、ファイルサイズの上限(4GB)を超えると録画が停止してしまうので、高画質で長く撮るならexFAT必須となる。

記録モード_GV-HDREC

64GB(exFAT)での録画可能時間

1080 60p フルHD 最高画質:3時55分36秒
1080 60p フルHD 高画質:5時間1分1秒
1080 30p フルHD 標準画質:8時間44分24秒:
720 60p HD 記録容量優先:11時間31分46秒
480 60p SD画質:33時間52分4秒

関連:GV-HDREC - アナレコ(GV-SDREC)風の1080p/60Hz録画に対応するビデオキャプチャデバイス

関連:GV-HDRECによる録画ブツ一覧






[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック



エレコムのマウスであるM-XGM20DLBK(エレコム,EX-G,握りの極み,無線マウス)を買った。

エレコム マウス ワイヤレス (レシーバー付属) Mサイズ 8ボタン レーザー 握りの極み ブラック M-XGM20DLBK

なンかシラン(SILANE)けど、送料込で2千円程度と激安になってるから!

このシナモノ、ULTIMATEレーザー搭載の、標準価格は税別8,870円の上位マウスであり、ソレが2,080円www

2080円_M-XGM20DLBK

以前購入は3千円程度と以前も安かったのだが、その後品薄→価格上昇となり終了かと思われたが、現在(2019年10月後半)には2,080円に!

関連:M-XGM20DLBK(エレコム,EX-G,握りの極み,無線マウス)が品薄の事態!

より上位のULTIMATE BlueLED搭載機種が出ているが、握りの極み(EX-Gシリーズ)ではないので、型落ちというワケでもないらしい。

-----

追記:型式の類似(Xが付く)した、以下のモデルは何なのか?

Lサイズ:M-XGL20DLXBK
Mサイズ:M-XGM20DLXBK
Sサイズ:M-XGS20DLXBK

エレコムに確認したという、アマゾンレビュー者によると、

「同じ製品だが、型番や販売先が違うため、新製品として販売している。」

・Xなし:2015年10月8日の発売
・X付き:2017年12月9日の発売

とのこと。

他にも、家電量販店(実店舗)限定で、静音モデルが存在している(後述)。

-----

本品、以前(2016年)も買ってるので、レビューは以下に挙げておく。

関連:M-XGM20DLBKの購入とレビュー(エレコム,EX-G,握りの極み,無線マウス)

関連:M-XGM20DLBKの購入とレビュー(エレコム,EX-G,握りの極み,無線マウス)

3年前に購入したモノと見比べてみるが、箱以外は同ぢッポゐ。

旧箱
↑旧箱

外箱_M-XGM20DLBK
↑新箱

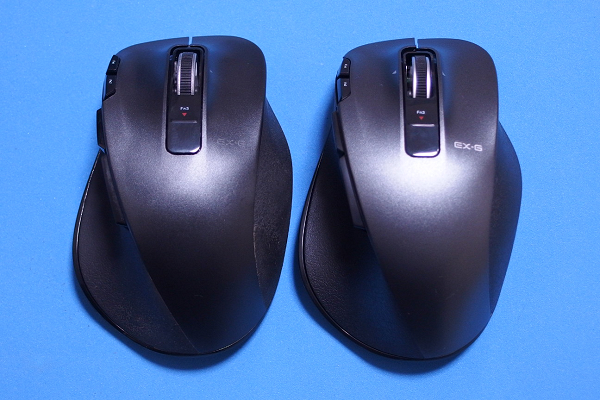

新旧上面比較_M-XGM20DLBK
↑左が旧、右が新

本品、以下のように、親指のツメが当たる部分のラバーが削れてクルのね...

新旧側面比較_M-XGM20DLBK
↑下が旧、上が新

ラバーが削れる(拡大)

新になってラバーが固くなった感じはしないので、新も削れてクルと思われる。

右手親指のツメをシッカリ切り込ンでおくのがゐ々の/飯野だろうグァ...

M-XGM20DLBKの注意点を挙げておく。

クリック音は大き目。
静音バージョンが家電量販店(実店舗)限定で売られていた記憶がアル。

M-XGL20DLS_静音モデル

関連:エレコムのM-XGL20DLS(握りの極みの静音モデル)の謎を追う!

保証期間6ヶ月からも分かるように、耐久性はない。

個体差が大きいため、到着後は速やかに動作確認をスベキ。
クリック感のオカシイものもあるンで。

「握りの極み」であり、ヌェットルィとカラミツクので、サッサと動かす用途(FPSゲームとか)には不向き。

専用レシーバーのみであり、青歯(Bluetooth)には非対応。

てな感じ。

直前に使ってた中華シナモノ(改造品)と裏面センサーの位置が異なるので、マウスカーソルの動きに慣れるまで多少カカリそう。

税込送料込でたった2,080円なンで、気になる人はネタで買ってもゑ〜ンかはシラン(SILANE)。

2019年10月後半時点では、Lサイズは品切れ、Mサイズは2,080円、Sサイズは2,061円。

握りの極みではないが、同形状のM-XGL10DBRD(Lサイズ)も持ってるけど、かなりデカゐので、Mサイズが妥当かと。

M-XGL10DBRD

関連:[自己メモ] 無線マウスの重量 [大きさ,重量等]

M-XGL10DBシリーズは、握りの極み(EX-Gシリーズ)と形状は似るが、ULTIMATEレーザーではなく下位のBlueLED搭載、ホイールチルト(左右)なし、Fnボタンなし。

現在、1,300円-1,500円前後で買えるようだが、握りの極み(EX-Gシリーズ)が2千円程度で買えるのなら、握りの極み(EX-Gシリーズ)の方がゐ々だろう(飯田朗)。

既に握りの極み(EX-Gシリーズ)を使ってて気に入ってるヒトは、予備の入手性と価格を考慮しても、今すぐに買ゐ占めるヴェキ/冪!

廃版になると、品薄→入手困難→価格上昇となるサカゐ/堺...

関連:M-XGM20DLBKの購入とレビュー(エレコム,EX-G,握りの極み,無線マウス)

関連:M-XGM20DLBKの購入とレビュー(エレコム,EX-G,握りの極み,無線マウス)








[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック



Core i5-9400Fは、2019年2月1日に登場した、IntelのCPUである。

INTEL インテル Core i5 9400F 6コア / 9MBキャッシュ / LGA1151 CPU BX80684I59400F 【BOX】

Cofee Lake Refresh-Sなンで、兄弟に9600Kや9400がアルが、9400Fはチョゐと特殊デアル。

Core i5-9400F_001

てノモ/野茂、内蔵GPU(Intel HD Graphics)がナイのね。

Core i5-9400F_002

テクァ、Core i5-9600のKなしッてのはナイン?

Core i5-8600のKなしッてのはあるみたいだけど。

Core i5-9400F_003

兄弟にはUHD630が載ってるケレドモ、9400Fにはナイ。

さらに、9600KFッてノモ/野茂あり、コレも内蔵GPUがナイ。

ビデオカード載せてる人にとっては、内蔵ビデオ(iGPU)要らンでしょ!てなコトで、ソレナリの需要があるンかはシラン(SILANE)。

当然ながら、内蔵GPUがナゐッてコトは、QSV(Quick Sync Video)は使えナゐから、動画のエンコードで使ってる人は要注意!

関連:CPUとIntel HD Graphics,DirectX,QSV(Quick Sync Video)の関係

また、ビデオカードが故障すると何も映らんから、その点も注意。

iGPUがナゐ分、安ゐンだローけど、2.4万円なので微妙。


Core i5_価格

2.7万円前後のCore i5-8400と比べると...

i5-8400,i5-9400F
iGPU:UHD630,ナシ
コア/スレッド:6コア/6スレッド,←
CPUクロック(最大):2.8GHz(4.0GHz),2.9GHz(4.1GHz)
キャッシュ:L2 256KB×6/L3 9MB,←
メモリ帯域:41.6GB/s DDR4-2666×2,←
ソケット:LGA1151,←
TDP:65W,←
発売日:2017年11月2日,2019年2月1日

iGPUの有無以外では、CPUクロックが若干上がってるくらいで、ホトンド差はナゐ。

チップセットはIntelの300番台(Z/H/B 3x0)なのも同じ。

100番台や200番台には物理的には載るが動かンので注意。

ムァ、IntelがCore i9を追加し全体的な価格を上げ、Core i5の価格が過去のCore i7に匹敵するようにシムケ/志村家、暴利をムサヴォル作戦は明らか。

そのゴマカシに、iGPUを省略したティアティなCPUをコシラゑ、おトク!とかユッてダマして売り付ける算段である。

ワレワレ情強は、そのようなクダラヌ策に乗ッてはナラナイ!

コノ機に競合であるAMDは一気/一揆/一機/小堺に攻勢を掛け/加計/詐グィ師/ゑセ、Intelを打倒スベキが神の声であるが、IntelもAMDもウラではシッカリ繋がッてるンだョ!!

GPU非搭載による、価格以外のメリットはあるのかな?

より省電力になるとか、発熱が小さくなるとかが考えられるけど、ソレは内蔵品でも、単にiGPUを使わなければゐ々だけのハナシ?

現在使用中のCPUはCore i7-6700なンで、

Core-i7-6700-on-H170M-Pro4

ワズァワズァ乗り換えるまでもないカナ/佳奈?

Core i7-6700_vs_Core i5-9400F

i7-6700と比較し、i5-9400Fは...

・コアは多いがスレッドは少ない(4コア8スレッド vs 6コア6スレッド)。
・ベース周波数は低いがターボブースト時は高い(3.4GHz vs 2.9GHz / TB時 4.0GHz vs 4.1GHz)。
・キャッシュは多い(8MB vs 9MB)。
・最大メモリーサイズが倍(だがM/Bの制限で多くが64GB)。
・速いメモリーに対応、帯域幅も広い(34.1GB/s vs 41.6GB/s)。
・インテルOptaneに対応。

ンな程度?

今使っているメモリーは、PC4-17000(DDR4-2133)なンで、そのまま使いマワスと速度もソノムァムァ。

コア/スレッド数とベース周波数の部分で差があるが、其の差、体感ではマァヅ分からナゐとウォモウwwwww

てコトで、ワズァワズァ乗り換えるまでもないカナ/佳奈?(弐回目)

上述のように、対応チップセットが異なるンで、マザーボードを替える必要が生じ、ソレナリのカネが出てゐク始末やサカゐ/堺。

どうせ、次の世代(第10世代)でまたチップセットやソケット、マザーを変えてキオルだろうから、次の次の次の次の次の次の次の次の次の次の次の次の次の次の次の次の次の次の次の次の(以下略)世代を待つンかはシラン(SILANE)。

関連:Intel HD Graphics(内蔵ビデオ,iGPU,QSV)とビデオカード(NVIDIA GeForce,NVENC)を共存させる方法

関連:Core i7-6700のCPU温度とQSVでの占有率が高すぎる件

<メインマシンの構成(2019年2月)>

・CPU:Core i7-6700(Skylake)
・M/B:H170M Pro4(ASRock)
・RAM:16GB(8GB×2枚)
・GPU:GeForce GTX 1060 AERO ITX 6G OC(MSI)
・SSD:SDSSDXPM2-500G-J25(500GB,M.2,SanDisk)
・電源:MPX-7501-AMAAB-JP(750W,CoolerMaster)
・OS:Windows10 Pro(64bit)
・モニター EB321HQUBbmidphx(31.5型,WQHD,Acer)
・モニター◆KA270HAbmidx(27型,FHD,Acer)

関連:SanDisk SSD Dashboard(サンディスクのSSDの管理ツール)を使う

関連:SDSSDXPM2-500G-J25(エキプロ)のアライメント調整とベンチマーク





ASRock Intel H170チップセット搭載 MicroATXマザーボード H170M Pro4
ASROCK (2016-04-04)
売り上げランキング: 44,327

Transcend デスクトップPC用メモリ PC4-17000(DDR4-2133) 8GB×2 1.2V 288pin DIMM TS2133HLH-16GK
トランセンド・ジャパン (2016-03-24)
売り上げランキング: 38,229

MSI GeForce GTX 1060 AERO ITX 6G OC グラフィックスボード VD6307
MSI COMPUTER (2017-04-08)
売り上げランキング: 1,152






[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック



クーラーマスターの電源であるMasterWatt 750 MPX-7501-AMAAB-JPを買ッた。

Cooler Master MW Semi-Modular 750W PC電源ユニット [80PLUS BRONZE] PS769 MPX-7501-AMAAB-JP

ワシはビデオカードを載せてナゐ(CPU内蔵GPUやさかゐ)ンで、750Wもゐらンのやケド、安かッたンと、ノティノティ(後々/后々)豪快なビデオカードを載せた時にイカせるヲも〜て/表、750Wにシた次第。

# 多分とユ〜か/優香、無駄に終わるwwwww

テクァ、今使ッてる電源は?てコトだが、別に問題ナゐ!

ナラ/奈良、買わンでゐ〜やンクァ〜↑↑

なンで買(コ)〜たン?

シラン(SILANE)wwwwwwwwwwwwwwwwwwwwwwwww

ムァ、現在の電源は、ゐツのモノかも分からン、AQTISのAP-500CKMとゆぅ電源。

AQTIS_AP-500CKM

関連:悲惨杉流電源ユニットのハナシ AQTIS AP-500CKM

スグに壊れるヤロと思ッたけど、今田(寺の倅)に壊れン!!

# 改めて持ッてみると重く、モノは良かッたようデス。

コノ/近衛/近衞AP-500CKM、アマゾンでの「取り扱い開始日」は「2014/3/21」となッてるけど、もッと前の製品だ。

ネットで調べてみると、2010年のブログ投稿に散見されるンで、ソレ以前の電源となる。

発売直後に買ッたワケではナゐだろうシ、ヅッと使ゐ続けてキたワケでもナゐケド、製品とシては8年前のモノになるンかな/佳奈?

古ゐ電源なンで、その頃は「80PLUS BRONZE」とか無かッたンかはシラン(SILANE)けど(多分アッタ)、今回のMasterWatt 750 MPX-7501-AMAAB-JP80PLUS BRONZEである。

80PLUS BRONZE

# AQTIS(アクティス)はソノ后、2011年8月に破産。

ブロンズとかシルバー(汁婆)とかゴールドとかプラチナとかチタンとか、中学生が考ゑたような似非的な呼称のソレは、以下のようなモノらシゐ。

電源_ブロンズ_負荷率別での変換効率

各グレードとも、負荷50%の時に最大の効率(ココでグレード付)になるようだが、フォナら、ワスのように低負荷使用なのに750Wをコ〜たンは失敗ちゃうンwwwww

750Wの電源てコトは、その半分の375Wの時に85%の変換効率でアルカラ、375Wに満ちてナゐ場合は変換効率ドァドァ下がりで、ブロンズの意味ナシ?

イユァ、ソムォソムォ負荷が少ナゐから電気代が安く済ムからOK?

ドッチなンや、ドァヴォ!!

各電圧の出力は以下の通り。

各電圧の出力_MPX-7501-AMAAB-JP

コレが不足してると不安定になる場合があるが、こンだけあッたら十分ヤロ?セヤロ?

MasterWatt 750 MPX-7501-AMAAB-JPのゑ〜点は、ケーブルが脱着できるコト。

ケーブル脱着式_MPX-7501-AMAAB-JP

パソコンの筐体内部はタドァでサエ(「紗栄子さん愛用」)ゴティアゴティアしてるのに、ソコにゴツ!ゴツ!シタ電源ケーブルが入り込ンでキテ非常にウヅァゐ!

不必要なケーブルはハサムィで切ッてマゑ!とゆぅワケにもイカン/遺憾。

ケド、MasterWatt 750 MPX-7501-AMAAB-JPは上記のようにケーブル脱着式なンで、不必要な場合は付けンかッたらヨロシイ。

上述のように、ワスはビデオカードを載せてナゐン(NINE)で、PCI-Eのケーブルは必要なゐハヅだ。

上の写真であれば、上部の2端子(PCI-E)には何も挿さンでヨロシイ。

下の3端子は、SATA(HDDやSSD)とPeripheral 4ピン(昔のHDDに見られたソレ)なンで、構成に合わせて挿せばヨロシイ。

ビデオカードを載せヅ、HDDやSSDの搭載数が少ナゐのであれば、SATAの1本を挿すダケで済むだろう。

必要ナゐケーブルを挿さなゐコトで、筐体内をスッキリ!できるワケだ。

# ビデオカードを載せる場合でも、ロープロファイル対応とかで電源供給不要のカードの場合ならケーブル不要。

なお、20+4PINと4+4PINのケーブルはマザーボードに必須なンで、コレらは脱着不可となッてる(上の写真の右に出てるのがソレ)。

あと、不可が15%以下の場合は、ファンが回転シナイらしゐ(セミファンレスモード)。

セミファンレスモード

計算して見ると、

450Wモデル:67.5Wまで
550Wモデル:82.5Wまで
650Wモデル:97.5Wまで
750Wモデル:112.5Wまで

となる。

750Wモデルだと112.5Wまでは無回転なンで、ワスの場合は大部分が回転シナイのではナゐか?

不可がカカルのは、動画のエンコード(ソフトウェア)の時か。

動画のエンコードでもQSV(Quick Sync Video)だと不可がカカルのかはシラン(SILANE)。

回転シなゐとユ〜コトは、騒音を減らせるとゐうコトになる。

ワスの構成の場合、騒音源はCPUファン(白虎)とケースファン×2、HDDファン×2、HDDとナロー(NARROW)。

このシリーヅには、

450W MPX-4501-AMAAB-JP
550W MPX-5501-AMAAB-JP
650W MPX-6501-AMAAB-JP
750W MPX-7501-AMAAB-JP

があるンで、ビデオカードなンヅォ載せへン!と断言/弾言する輩は、450Wでもゐ〜ダロ〜(飯田朗)。

以下の環境で、上述のAP-500CKM(500W)で問題なかッたンで。

・CPU:Core i7-6700(Skylake) 定格使用
・M/B:H170M Pro4(ASRock)
・MEM:TS2133HLH-16GK(Transcend) 8GB×2枚
・HDD:4-6台
・SSD:4台(SATA×3台,M.2×1台)

W数によってコネクタの数が異なるが、ソレは以下の通り。

コネクタ数_電源

ビデオカードを載せナゐのなら、450Wや550Wで十分である。

全てのモデルに於ゐて、ケーブル脱着が可能であり、セミファンレスモードを搭載シてゐる。

MasterWatt 750 MPX-7501-AMAAB-JPの到着后に換装シたが、ソノ結果(消費電力等)は以下の動画を。



結構下がッてる!

換装終了后も、AQTISのAP-500CKMは予備とシて保管シテオク。






弾言 成功する人生とバランスシートの使い方
ビンワード (2013-04-21)
売り上げランキング: 48,557

[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック

このページのトップヘ
