XBOX ONEの内蔵HDD(500GB)が埋まりそうなので、外付けディスクで対応する。

データ保存機器の管理_XBOX ONE

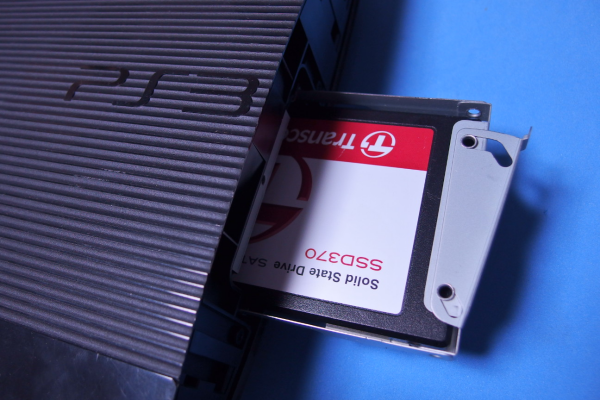

PS43やPS4とは異なり、内蔵HDDの換装は普通にはできないので、外付けで対応するしかない。

外付けディスクは、以下の動画で言及したように、扱いが2種類ある。



.押璽爐肇▲廛蠅諒歛言
▲押璽爛リップやスクリーンショットの保存先

データ保存機器_XBOXONE

ゲームのインストールは,任△襦

,蓮XBOX ONE専用にフォーマットされ、PCで参照はできない。
△蓮NTFSでフォーマットされている必要があり、PCで参照できる。

が、△XBOX ONEではフォーマットできない!

NTFSでフォーマット可能なパソコン(Windowsなど)が必要となる、このヴァクァ詐加減wwwww

´△箸癲USB3.0以上が必須。

試しに、USB2.0のドライブを接続すると、速度が足りん!とハぢかれてしまう!

別のデバイスを試してください_XBOX ONE

別のデバイスを試してください
ゲームクリップやスクリーンショットをXboxの外部でキャプチャするには、データ保存機器の転送速度がUSB3.0以上である必要があります。
このデバイスは遅すぎます。(0x80bd003b)


XBOX ONEは単体でゲーム録画が可能であり、その保存も△箸覆襪、以下のように、XBOX ONEでの内部録画は720 30p、しかもビットレートの低ゐメティアクティア汚ゐ動画なので、速度的にはUSB2.0で十分ヤロ!ドァヴォ!!



△陵椴未鷲毀笋世、,陵椴未蓮M$の公式でも128GBや256GBが散在しており意味不明!

ヴァクァなの?スィヌの?

ワス(田舎者)が試したトコロ、128GBでも使用可能であった。

使用したのは、古めのSSDである、CrucialのCT128M4SSD2(128GB,SATA 6Gb/s)。

64GBと128GB_Crucial-m4

exFATでフォーマットし、ORICOの外付けケースに入れ、速度を計測した結果が、以下。

SSD_128GB_exFAT

ORICO USB3.0接続 2.5インチ HDDケース 外付け ドライブケース SATA3.0 対応 SSDケース ハードディスクケース 4TBまで 7mm/9.5mm ツール不要 簡単着脱 ブルー 2588US3-BL
ORICO USB3.0接続 2.5インチ HDDケース 外付け ドライブケース SATA3.0 対応 SSDケース ハードディスクケース 4TBまで 7mm/9.5mm ツール不要 簡単着脱 ブルー 2588US3-BL

関連:[ORICO] SSD/HDDケース(2588US3)のレビュー [ベンチマーク]

コレをXBOX ONEに挿すと、以下の画面となるので、「データ保存機器の初期化」を選択する。

メディアまたはゲームとアプリに使用しますか

デフォルトで「外付けデータ保存機器」という名前が付くが、12文字までで任意に名付けることも可能だ。

デバイスに名前をつけてください

外付けSSDを規定のインストール先にするかを訊かれるので、各環境に合わせる。

SSD_128GBを既定のインストール場所にしますか

初期化(フォーマット)する。

SSD_128GBの初期化

上述のように、これでフォーマットすると、XBOX ONE専用となり、パソコンなどでは参照できなくなる。

当然、PC形式ではフォーマット可能なので、使用不可になるワケではない。

データ保存機器に「SSD_128GB」が出現する。

左が内蔵HDD(500GB)、右が外付けSSDだ。

内蔵HDDと外付けSSD

既に内蔵HDDにインストールしたゲームを、外付けSSDに転送(コピーまたは移動)させることもできる。

ゲームを選択し、右の「選択項目を移動」を選ぶ。

ゲームの転送

以下はCall of Duty: Advanced Warfare(XBOX ONE版)の移動だが、52.9GBもあるので、ソレナリの時間はかかる。



移動(書き込み)先はSSDで速ゐが、読み出しが内蔵HDDで遅ゐのが原因だろう。

ネットから再度ダウンロードするよりは十分に速いのだが...

同様に、下位互換に対応した、XBOX360のゲームも移動できる。

これらの移動により、内蔵HDDの空き容量が増え、外付けSSDの空き容量が減ったことになる。

データ保存機器の管理_移動後

で、移動前後の、Call of Duty: Advanced Warfare(XBOX ONE版)Call of Duty: GHOSTS(XBOX360版)の起動速度を比較したのが、以下である。



<HDD SSD 差(秒)>

CoD-AW
28.71 22.28 6.43
25.98 19.55 6.43
23.83 16.80 7.03

CoD-G
18.01 17.10 0.91
14.21 13.31 0.90
14.70 13.80 0.90

CoD-AWもCoD-Gも光学ディスク版であるが、光学ディスク版であっても、結局ネットからデータをダウンロードしてインストールされ、ゲーム中は光学ディスクにはほとんどアクセスしないので、HDDとSSDの差と見てよいだろう。

SSDの方が当然速ゐグァ、驚くヴェキ程の差はナゐ?

元々ロードが短ゐ下位互換の差は、わヅか1秒程度。

結局はグェームに依るヤロ!ドァヴォ!!

外付けディスクは、´合計で2台まで接続可能。

なので、内蔵の500GBや1TBが埋まった場合でも、外付けで十分対処できるだろう。

SSDの価格下落が進んでおり、960GBのSSDも安価に買える時代だ。

ASU630SS-960GQ-X

関連:[激安] ASU630SS-960GQ-X(ADATA,960GB,SSD)が届いた [7,980円]

ロード時間の長いゲームはSSDに移動し、短いゲームは内蔵HDDのままでヨロシゐ。

なお、移動ではなくコピーした場合は、内蔵HDDから読まれるので、ロード時間は変化しない。

何のための「コピー」か不明だが、まさかバックアップ用?

今回は内蔵HDDから外付けSSDに移動させたが、逆に外付けSSDから内蔵HDDに移動して「戻す」コトも可能である。

移動中に下位互換等のダウンロードを行うと、移動は「ビジー」となり止まってしまうが、ダウンロードが終わると自動で再開される。

速度と容量の両方を求める場合、1TBのSSHD(HDDのSSDのアゐノクォ)が搭載されたエリート(KG4-00066)があるが、

Xbox One Elite KG4-00066 【メーカー生産終了】

SSHDとエリートコントローラー付属以外は初期型と同じであり、入手も中古しかないのでオススメしない。

後継のS上位機種のXを買うべきだが、以下のように、次期XBOX(Scarlett)の2020年冬の登場が告知されており、



XBOX ONEは2019年秋の時点でもう終了なので、SだろうとXだろうと、XBOX ONEは全て両方ALL全部例外なくオススメできないwwwww

関連:XBOX ONEの内部録画の不審点が多すぎる

関連:XBOX ONEの入手と下位互換の悲惨杉流問題点


Xbox One S 1 TB Forza Horizon 4 同梱版 (234-00567)
日本マイクロソフト (2018-10-02)
売り上げランキング: 6,416

Xbox One X Forza Horizon 4/Forza Motorsport 7 同梱版 (CYV-00062)
日本マイクロソフト (2018-10-02)
売り上げランキング: 6,837

Xbox One Elite KG4-00066 【メーカー生産終了】
日本マイクロソフト (2015-11-19)
売り上げランキング: 22,561

Xbox Elite ワイヤレス コントローラー シリーズ 2
日本マイクロソフト (2019-11-05)
売り上げランキング: 329

[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック



SSDの価格下落がハゲしく、より大容量が安くなってるので、以下のように、無駄にSSDを買ってしまうwwwww

関連:[激安] ASU630SS-960GQ-X(ADATA,960GB,SSD)を買った件 [7,980円]

関連:[激安] ASU630SS-960GQ-X(ADATA,960GB,SSD)が届いた [7,980円]

結果、容量の小さなSSDがアマり(甘利)、モテアマスことになる。

これらを活用すべく、以下のUSBの外付けケースを購入した。

ORICO USB3.0接続 2.5インチ HDDケース 外付け ドライブケース SATA3.0 対応 SSDケース ハードディスクケース 4TBまで 7mm/9.5mm ツール不要 簡単着脱 ブルー 2588US3-BL
ORICO USB3.0接続 2.5インチ HDDケース 外付け ドライブケース SATA3.0 対応 SSDケース ハードディスクケース 4TBまで 7mm/9.5mm ツール不要 簡単着脱 ブルー 2588US3-BL

価格は千円前後と、それほど高くはない。

外箱_2588US3_ORICO

内容物は、

・ケース
・USBケーブル:ケーブル長 57cm(先端-先端)
・説明書:簡体中文と英語のみ
・Thanksカード
・スポンジ:厚/薄 各1枚

内容物_2588US3_ORICO

2.5インチのSSDには、9.5mmや7mmなどの厚みがある。

昔のSSDは9.5mmで、最近のモノは薄くなっているので、そのままだとケース搭載後に中で動いてしまう。

それを防ぐのに、9.5mmにするためにスポンジが付いている(本品は9.5mmまでに対応)。

SSDの格納は非常にカンタンで、ケースを開けて(工具不要)、SSDをサシコミ、フタを閉じるだけ。

2588US3_ORICO_001

2588US3_ORICO_002

2588US3_ORICO_003

2588US3_ORICO_004

外側(青面)は鉄、その内側も鉄、フタはプラスチック。

アクセスランプは、ケーブル付け根付近にある。

アクセスランプ_2588US3_ORICO

通電:青点灯
アクセス:青点灯+紫点滅

本品の特長は、カラーバリエーションが豊富な点もあるが、UASPに対応している点。

UASP(USB Attached SCSI Protocol)に対応していると、USB3.0のみの対応よりも、読み書きが高速になる。

但し、接続される機器側(PCなど)も、UASPに対応している必要がある。

Windows8以降であれば対応ドライバ(uaspstor.sys)が標準搭載なので対応、Windows7は各自で導入する必要がある。

UASPで動作しているかは、接続後にデバイスマネージャーで調べることも可能だが、面倒なンで、CrystalDiskInfoで調べると楽。

UASP_CrystalDiskInfo

ベンチマーク



ASU630SS-960GQ-X(ADATA,960GB,SSD)、NTFSフォーマット、Windows10 Pro(64bit)

ADATA 2.5インチ 内蔵SSD 960GB SU630シリーズ 3D NAND QLC搭載 SMIコントローラー 7mm  ASU630SS-960GQ-R

-----------------------------------------------------------------------

ASU630SS-960GQ-X_2588US3
↑ORICO 2588US3(UASP対応)

* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 301.406 MB/s
Sequential Write (Q= 32,T= 1) : 393.196 MB/s
Random Read 4KiB (Q= 8,T= 8) : 170.989 MB/s [ 41745.4 IOPS]
Random Write 4KiB (Q= 8,T= 8) : 169.217 MB/s [ 41312.7 IOPS]
Random Read 4KiB (Q= 32,T= 1) : 180.500 MB/s [ 44067.4 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 107.815 MB/s [ 26322.0 IOPS]
Random Read 4KiB (Q= 1,T= 1) : 22.571 MB/s [ 5510.5 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 39.781 MB/s [ 9712.2 IOPS]

Test : 1024 MiB [A: 0.1% (1.2/894.3 GiB)] (x5) [Interval=5 sec]
OS : Windows 10 Professional [10.0 Build 18362] (x64)
ORICO 2588US3(UASP対応)

-----------------------------------------------------------------------

ASU630SS-960GQ-X_SATA
↑M/B内蔵のSATA(6Gb/s) ←H170M Pro4

* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 560.504 MB/s
Sequential Write (Q= 32,T= 1) : 484.121 MB/s
Random Read 4KiB (Q= 8,T= 8) : 250.712 MB/s [ 61209.0 IOPS]
Random Write 4KiB (Q= 8,T= 8) : 280.701 MB/s [ 68530.5 IOPS]
Random Read 4KiB (Q= 32,T= 1) : 241.237 MB/s [ 58895.8 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 185.732 MB/s [ 45344.7 IOPS]
Random Read 4KiB (Q= 1,T= 1) : 28.798 MB/s [ 7030.8 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 84.035 MB/s [ 20516.4 IOPS]

Test : 1024 MiB [A: 0.1% (1.2/894.3 GiB)] (x5) [Interval=5 sec]
OS : Windows 10 Professional [10.0 Build 18362] (x64)
M/B内蔵のSATA(6Gb/s)

-----------------------------------------------------------------------

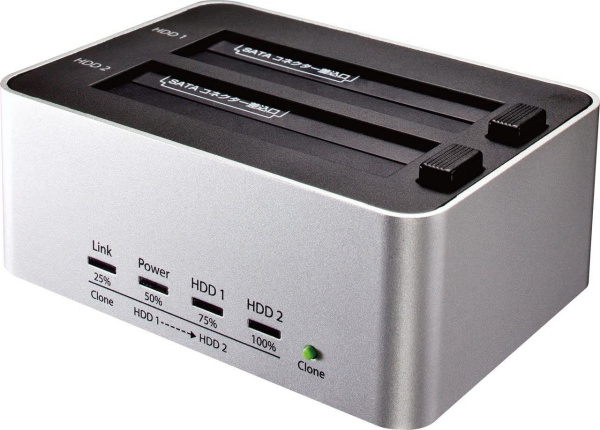

ASU630SS-960GQ-X_玄立
↑USB3.0(UASP非対応) ←玄立

* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 219.407 MB/s
Sequential Write (Q= 32,T= 1) : 228.992 MB/s
Random Read 4KiB (Q= 8,T= 8) : 16.582 MB/s [ 4048.3 IOPS]
Random Write 4KiB (Q= 8,T= 8) : 36.657 MB/s [ 8949.5 IOPS]
Random Read 4KiB (Q= 32,T= 1) : 17.892 MB/s [ 4368.2 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 31.951 MB/s [ 7800.5 IOPS]
Random Read 4KiB (Q= 1,T= 1) : 13.750 MB/s [ 3356.9 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 26.337 MB/s [ 6429.9 IOPS]

Test : 1024 MiB [A: 0.1% (1.2/894.3 GiB)] (x5) [Interval=5 sec]
OS : Windows 10 Professional [10.0 Build 18362] (x64)
USB3.0(UASP非対応)

-----------------------------------------------------------------------

やはりSATA接続よりは遅くなるが、ReadよりWriteが速いとか、よく分からない振舞だね...

-----------------------------------------------------------------------

SDCZ48-032G
↑参考:USB3.0のUSBメモリー ←SDCZ48-032G

* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 138.157 MB/s
Sequential Write (Q= 32,T= 1) : 29.752 MB/s
Random Read 4KiB (Q= 8,T= 8) : 7.723 MB/s [ 1885.5 IOPS]
Random Write 4KiB (Q= 8,T= 8) : 1.468 MB/s [ 358.4 IOPS]
Random Read 4KiB (Q= 32,T= 1) : 7.710 MB/s [ 1882.3 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 1.468 MB/s [ 358.4 IOPS]
Random Read 4KiB (Q= 1,T= 1) : 7.612 MB/s [ 1858.4 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 1.045 MB/s [ 255.1 IOPS]

Test : 1024 MiB [F: 0.4% (0.1/28.6 GiB)] (x5) [Interval=5 sec]
OS : Windows 10 Professional [10.0 Build 18362] (x64)
USB3.0のUSBメモリー

USBメモリーよりは、圧倒的に速ゐね...

HDMIキャプチャーでの使用



私はパソコンでよりも、HDMIキャプチャーであるGV-HDRECで使おうと思っている。

I-O DATA キャプチャーボード ゲームキャプチャー HDMI PC不要 ゲーム録画 編集 フルHD SD/HDD保存 GV-HDREC

GV-HDRECはSDカードだけでなく、USB接続したHDDやSSDにも録画が可能。



今は32GBのUSBメモリー(USB3.0)に録画し、都度PCに移動させているが、画質によっては32GBだとスグに埋まってしまう。

使い古した64GBのSSDでもその倍は録れるので、容量の大きなUSBメモリーを買い足すよりも無駄なく良いかと。

# USBメモリーはSSDに比べ格段に壊れやすいという懸念もある。

GV-HDRECのUSBポートはUSB2.0なので、別にUSB3.0に対応したモノではなくてもOKなのだが、PCに録画ブツを移動させる際にUSB2.0では遅すぎるので、USB3.0は必須なのだ。

なお、USB2.0経由の録画であっても、フルHD 60p 最高画質で撮っても(速度的には)問題はない。

GV-HDRECで使う場合は、exFATでフォーマットする必要がある(フォーマットはGV-HDRECで可能)。

# GV-HDRECでフォーマットすると、先頭に16MBほどの未割り当て領域ができる。

FAT32でも録画は可能だが、ファイルサイズの上限(4GB)を超えると録画が停止してしまうので、高画質で長く撮るならexFAT必須となる。

記録モード_GV-HDREC

64GB(exFAT)での録画可能時間

1080 60p フルHD 最高画質:3時55分36秒
1080 60p フルHD 高画質:5時間1分1秒
1080 30p フルHD 標準画質:8時間44分24秒:
720 60p HD 記録容量優先:11時間31分46秒
480 60p SD画質:33時間52分4秒

関連:GV-HDREC - アナレコ(GV-SDREC)風の1080p/60Hz録画に対応するビデオキャプチャデバイス

関連:GV-HDRECによる録画ブツ一覧






[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック



メインマシンのCドライブは、速度を重視し、高級SSDであるSDSSDXPM2-500G-J25(エキプロ)(500GB)としているが、

SDSSDXPM2-500G-J25_002

関連:SDSSDXPM2-500G-J25(エキプロ)の入手,レビュー,ベンチマーク,温度,サンディスク

空き容量が減ってきており、30GBを切っている状況である。

Cドライブの空き容量

ムァ、1TBのン(SDSSDXPM2-1T00-J25)を買えばいいのだが、容量の戦犯はSteamのゲームなので、コレを移動させる。

SanDisk 内蔵SSD M.2-2280 / 1TB / SSD Extreme Pro / PCIe Gen3 NVMe / 5年保証 /SDSSDXPM2-1T00-J25

ゲームなど時間と労力の無駄であり、世の中に対し何の貢献にもならないので、英霊たちが知るとカナシムというよりかは落胆しかないので、即座に削除、足を洗うべきであるが、本記事を読んでいるような輩(ヤカラ)にはユッテモ無駄である。

Steamのライブラリを見ると、インストールされたゲーム一覧と保存ドライブ、容量が確認できる。

Steamのライブラリ

最近のゲームは容量が無駄に大きすぎる上に、MONSTER HUNTER:WORLDに於いては、一度も起動すらしてない状況でアルwwwww

ゲーム自体は、

C:\Program Files (x86)\Steam\steamapps\common

に保存されているのだが、手動で移動すると、当然ヤヤコシイことになるので、以下の「正規の」方法で移動させる。

まず、Steamの 表示>設定>ダウンロード>コンテンツライブラリ>STEAMライブラリフォルダ と進み、

STEAMライブラリフォルダ

ライブラリフォルダーを追加する。

ライブラリフォルダーを追加_Steam

上記は、デフォルトのCドライブ(C:\Program Files(x86)\Steam)以外に、Dドライブ(D:\Steam)を追加した状態である。

次に、ライブラリを開き、移動させるゲームを右クリック>プロパティ、

ゲームを右クリック_Steam

ローカルファイル>インストールフォルダの移動と進む。

インストールフォルダの移動_Steam

先に用意したDドライブを選択し、「フォルダを移動」をクリックする。

フォルダを移動_Steam

すると、進行バーが進み、移動が行われる。

移動中_Steam

「●●個のファイルを新しいライブラリフォルダへ移動しました。」と表示されれば完了だ。

移動完了_Steam

Steamのライブラリでゲーム一覧を確認すると、保存ドライブが変わっているハヅだ。

これを繰り返し、Cドライブの空き容量を確保する。

手順は以上であるが、ゲームによっては、以下のように、Steamの再起動が求められる場合がある。

Steamの再起動

Steam - 再起動してください

この設定はSteamが再起動されるまで有効になりません。

PUBGなどがコレに相当する。

また、以下のように、インストールフォルダの移動が存在しないゲームもある。

移動がない_Steam

Call of Duty: GHOSTSのマルチプレーヤーがソレになる。

で、何かシラン(SILANE)けど、移動できないにもカカわらず、Call of Duty: GHOSTSのマルチプレーヤーが「実行ファイルが見つからない」とかで起動できなくなった。

実行ファイルが見つかりません_Steam

この場合は、マルチを削除(アンインストール)して再度インストールするハメになるが、インストール先を指定できない、このヴァクァ詐加減!

デフォルトのCドライブ(C:\Program Files(x86)\Steam)は削除不可なので、Cドライブの圧迫を避けるコトはできない、悲惨杉流仕様なのであるwwwww

しかも、ゲーム設定(画質等)が消えるという、詐川国税庁長官wwwww

なので、予めSteam\steamapps\common\Call of Duty Ghosts\players2の中身をバックアップしておき、書き戻さなければならない。

Call of Duty: GHOSTSの場合、キャンペーンは移動できるが、マルチプレーヤーは移動不可、設定ファイルは共通だが移動を考慮していないので手動作業が必要!櫻堕!!金堕!!!

そしてDドライブへ移動後のライブラリではキャンペーンは8.18GB、マルチ(移動不可)は27.65GBとなっているが、DドライブのCoD-Gフォルダーは33.3GBであり、Cドライブのソレは25.7GBなので、マルチは移動不可なのだが、実はDドライブに移動されており、つまりマルチがCとDで重複している罠wwwww

マルチは移動されているモノノ、上述のように「実行ファイルが見つからない」で起動できないので、結局意味がない罠wwwww

どのファイルがキャンペーンでどれがマルチかは判別不能なので、手動で消すコトもできず、単にマルチの容量が無駄(25-27GB)な罠wwwww

ゲームのインストール先を変更したため、GeForce Experienceの最適化から外れる可能性がアル?

スキャンロケーション_GeForce Experience

移動先を、上記の「スキャンロケーション」に追加しなければナラナイかはシラン(SILANE)。

なお、上述のライブラリフォルダーの追加でも分かるように、複数の場所を用意することができるので、ゲームによって保存箇所を変えることも可能。

ロードが長いゲームはSSDに、そうでないものはHDDにと、状況に合わせた設定が可能だ。

Steam以外のOrigin(ApexLegendsなど)やEpicGames(Fortniteなど)でも、同様の方法で移動できるであろう。

・Originはゲームライブラリで右クリック>ゲームを移動する で可能。
・EpicGamesは不明。

GeForce Experienceのゲーム最適化を見ると、確かにCドライブとDドライブの両方のCoD-G マルチが重複して検出されている。

ゲーム重複_GeForce Experience

キャンペーンとマルチはDに移動しているので、一旦Cのマルチを削除し、直接マルチを起動するのではなく、以下のタイトル画面から

CoD-G_PC版

マルチを選択すればOKかと思われたがダメだった。

一刻も早く、貴君がゲームなどという時間と労力の無駄でしかなく、世の中に対し何の貢献にもならないくだらないモノから離れ、英霊たちの期待に応えられるよう、まともかつ健全な生活をイトナまれるコトを期待する。



[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック



AMD Ryzen 5 Pro 3400GE と Radeon Vega 11 Graphics



OS(Windows10)、並びに消費税及び送料込でアリナガラ、激安3.2万円の小型スリムパソコンである、LenovoのThinkCentre M75q-1 Tinyであるが、

Lenovo_ThinkCentre M75q-1 Tiny

関連:[特価] ThinkCentre M75q-1 Tiny(税込3.2万円) [注文済]

CPUは、AMD Ryzen 5 Pro 3400GEである。

AMD Ryzen 5 Pro 3400GE

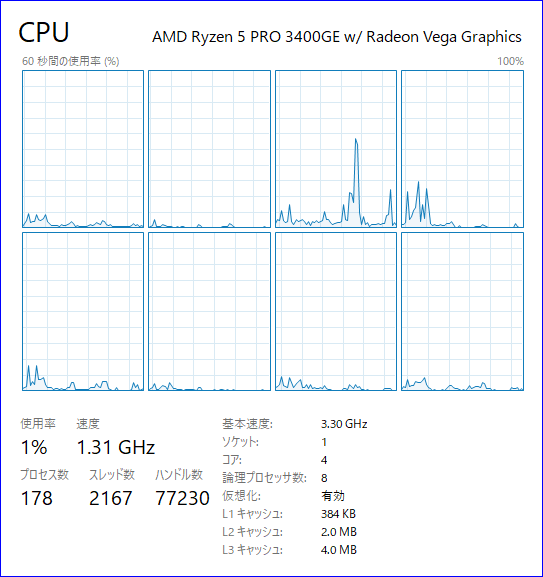

以下のタスクマネージャーでも分かるように、4コア8スレッドである。

4コア8スレッド_AMD Ryzen 5 Pro 3400GE

ビデオ(GPU)はCPUに内蔵されており、Radeon Vega 11 Graphicsである。

Radeon Vega 11 Graphics

Radeon Vega 11 Graphics

APU(AMD Accelerated Processing Unit):AMDが2006年から開発を行なっている、CPUとGPUとを合成・統合させた新しい製品の名称。

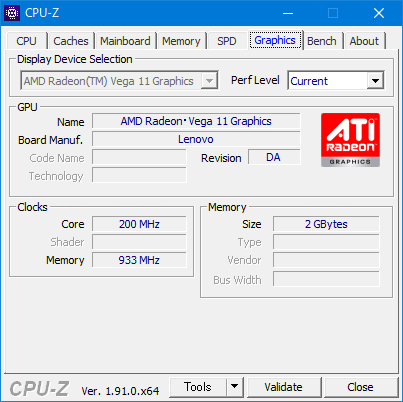

GPU_Radeon Vega 11 Graphics

ソフトウェアは、AMD Radeon Software(v20.1.4)を入れた。

AMD Radeon Software

Adrenalin 2020の、球体の絵(ゑ)は明らかに/朗蟹、コロナV(新型HIGH-ENG)を連想させるソレヤロ!ドァヴォ!!

Adrenalin 2020

本機にはデフォルトで(オプション追加ナシで)、HDMIとDisplayPort出力があるが、

各部名称_Lenovo
↑がHDMI、┐DisplayPort

144Hzモニター(AOC C24G1/11)に接続すると、

AOC ゲーミング モニター C24G1/11 (23.6インチ/144Hz/1ms/VA 曲面パネル/HDMI×2 DP×1)

関連:[16,980円] ゲーミングモニター(C24G1/11,144Hz,24型,FHD,VA)を注文した件 [曲面パネル]

そのドチラでも、144Hz出力が可能であった。

144Hz_HDMI_Lenovo_001

フルHD,TrueColor(32bit)でのHz(ヘルツ)選択肢は、以下の通り。

144Hz_HDMI_Lenovo_002

ビデオメモリーは、本体RAMから2GBが取られる模様。

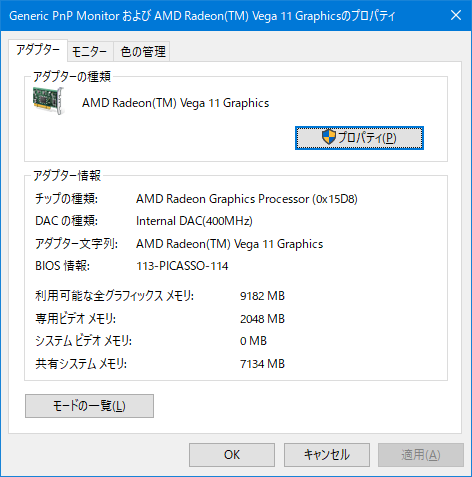

144Hz_HDMI_Lenovo_003

カスタマイズ標準では、RAMは8GB(8GB×1枚か4GB×2枚)であるが、ビデオに2GB取られるので、できれば16GBに増設しておきたい。

カスタマイズで8GB×1枚としておき、残る空スロット1箇所(写真右下)に自分でメモリーを増設すれば、安く済む。

M.2とRAM_Lenovo

Lenovoでメモリー込で買うと高杉流から、自分で増設(ヤ)る!

RAM選択_Lenovo

で、私が購入したのは、以下のメモリーである。

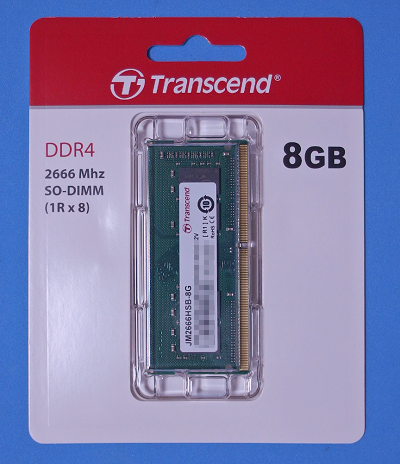

JM2666HSB-8G_Lenovo

Transcend ノートPC用メモリ PC4-21300(DDR4-2666) 8GB 260pin SO-DIMM 1.2V CL19 (無期限保証) JM2666HSB-8G

Transcend ノートPC用メモリ PC4-21300 (DDR4-2666) 8GB 260pin SO-DIMM 1.2V CL19 (無期限保証) JM2666HSB-8G

AMDはIntelに比べメモリーの相性がキツゐが、これなら無問題だろう。

当初から搭載されていたメモリーもPC4-21300(DDR4-2666)なので、速度が一致し、8GB×2枚=合計16GBとなる。

2枚挿しでデュアルチャンネル動作となるため、容量ダケでなく、パフォーマンス(性能)も上がる。

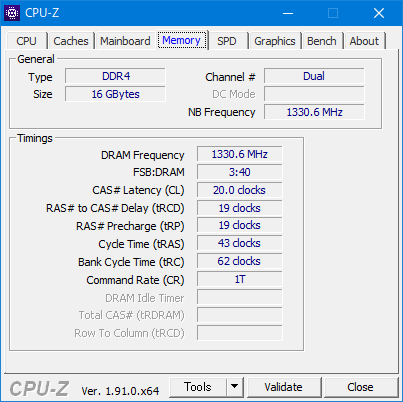

RAM16GB_Lenovo

なお、AMD Ryzen 5 Pro 3400GEの最大メモリー速度は、PC4-23400(DDR4-2933)である。

RAMのモジュール規格



・PC4-17000(DDR4-2133)
・PC4-19200(DDR4-2400)
・PC4-21300(DDR4-2666) ← 標準及び増設
・PC4-23400(DDR4-2933) ← 上限
・PC4-24000(DDR4-3000)
・PC4-25600(DDR4-3200)
・PC4-30400(DDR4-3800)
・PC4-32000(DDR4-4000)

上限以上のメモリーを付けても動くが、速度はPC4-23400(DDR4-2933)に合わされる。

なンで、標準で搭載されているRAMの速度と合わせておくンがヨカロ〜?

より高速で価格の高いPC4-25600(DDR4-3200)を買っても、PC4-23400(DDR4-2933)で動くコトになるし、相方(標準)がPC4-21300(DDR4-2666)なンで、無駄になるからね。

タドァ、今後、別のマシンへの流用を考えている場合はシラン(SILANE)。

1TBのHDD(Seagate)の速度



注文時のカスタマイズで1TBのHDDを選択すると、SeagateのBarraCuda(ST1000LM049-2GH172)が付いてくる。

ST1000LM049-2GH172_001

搭載されているのは組込用であり、市販品であるST1000LM049とは見た目が異なるが、スペックは同じである。

Seagate Barracuda Pro 2.5インチ 1TB 内蔵ハードディスク HDD ノートブックPC向け 5年保証 6Gb/s 128MB 7200rpm 正規代理店品 ST1000LM049

速度は以下の通り。

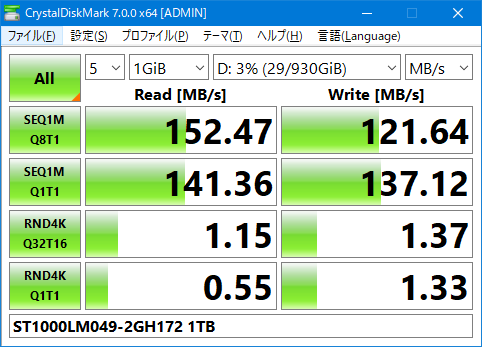

ST1000LM049-2GH172_002

------------------------------------------------------------------------------
CrystalDiskMark 7.0.0 x64 (C) 2007-2019 hiyohiyo
Crystal Dew World: https://crystalmark.info/
------------------------------------------------------------------------------
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

[Read]
Sequential 1MiB (Q= 8, T= 1): 152.472 MB/s [ 145.4 IOPS] < 54620.59 us>
Sequential 1MiB (Q= 1, T= 1): 141.356 MB/s [ 134.8 IOPS] < 7391.53 us>
Random 4KiB (Q= 32, T=16): 1.149 MB/s [ 280.5 IOPS] <667434.77 us>
Random 4KiB (Q= 1, T= 1): 0.547 MB/s [ 133.5 IOPS] < 7471.30 us>

[Write]
Sequential 1MiB (Q= 8, T= 1): 121.637 MB/s [ 116.0 IOPS] < 68329.05 us>
Sequential 1MiB (Q= 1, T= 1): 137.117 MB/s [ 130.8 IOPS] < 7631.61 us>
Random 4KiB (Q= 32, T=16): 1.367 MB/s [ 333.7 IOPS] <519799.38 us>
Random 4KiB (Q= 1, T= 1): 1.334 MB/s [ 325.7 IOPS] < 3063.98 us>

Profile: Default
Test: 1 GiB (x5) [Interval: 5 sec]
OS: Windows 10 [10.0 Build 18363] (x64)

7200回転品であり、昔のウトゥになるような低速ではなモノノ、やはりHDDを起動ドライブにすると遅いので、起動は2.5インチのSSD(但し7mm厚品限定、後述)とするか、資金に余裕があるならMVMeのSSDとしたいトコロだ(後述)。

M.2のSSD(NVMe)を増設



メモリー同様、LenovoでNVMe込で買うと高杉流から、コレも自分で増設(ヤ)る!

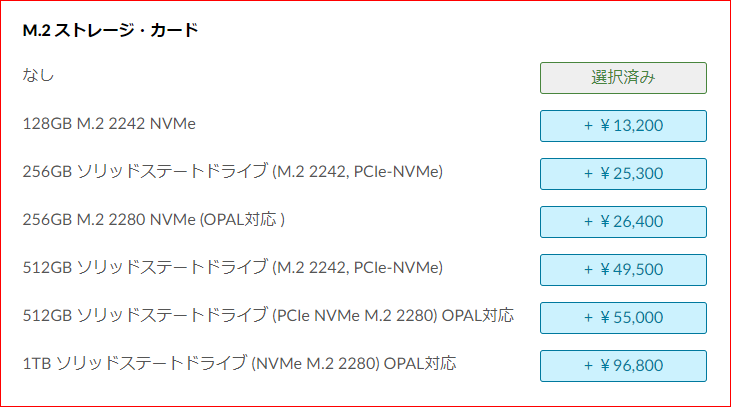

M.2選択_Lenovo

選択したM.2のSSD(NVMe)は、AGIのAGI512G16AI198(512GB)である。

AGI_AGI512G16AI198

残念乍ら、現在品切れであるが、NTT-X Storeが安ゐンで、探シてムィテ!



NVMe(NVM Express)のSSDに限れば、AGIのAGI512G16AI198は容量あたりの単価が最安レベルのハヅだ。

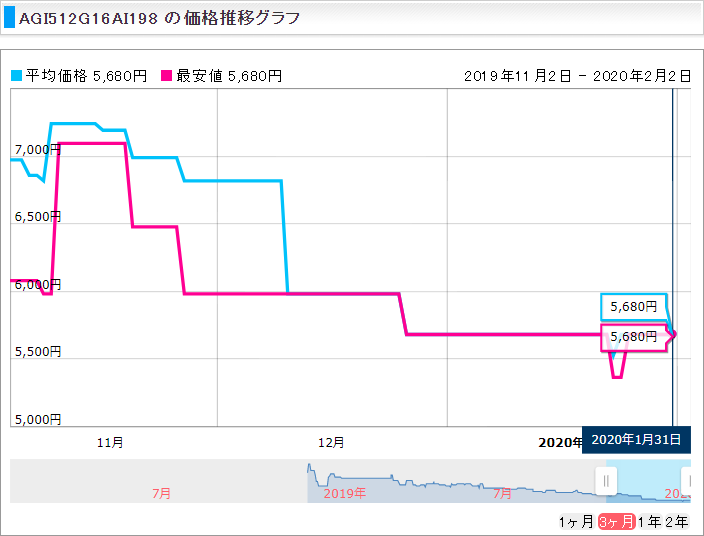

価格推移グラフ_AGI_512G16AI198

NTT-Xだと、AGI 512G16AI198の価格は5,680円(送料無料)なので、1GBあたり11.09円!!

搭載は、先のメモリー(RAM)同様、カンタンである。

HDD(1GB)で注文し、到着後HDDでWindowsを起動、「回復ドライブの作成」でUSBメモリーで回復ドライブを作成し、SSD搭載後にWindowsを回復すればよい。

回復ドライブの作成

なお、回復ドライブ作成用のUSBメモリーは16GB以上と言われているが、本機の場合は8GBで作成可能であった。

回復後、速度を測ると、サスガはNVMe、速度はメティアクティア速ゐドェ〜!

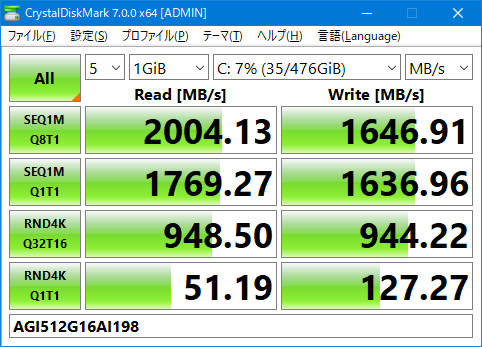

速度計測_AGI512G16AI198_AGI

------------------------------------------------------------------------------
CrystalDiskMark 7.0.0 x64 (C) 2007-2019 hiyohiyo
Crystal Dew World: https://crystalmark.info/
------------------------------------------------------------------------------
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

[Read]
Sequential 1MiB (Q= 8, T= 1): 2004.133 MB/s [ 1911.3 IOPS] < 4182.39 us>
Sequential 1MiB (Q= 1, T= 1): 1769.266 MB/s [ 1687.3 IOPS] < 591.90 us>
Random 4KiB (Q= 32, T=16): 948.497 MB/s [ 231566.7 IOPS] < 2208.96 us>
Random 4KiB (Q= 1, T= 1): 51.186 MB/s [ 12496.6 IOPS] < 79.76 us>

[Write]
Sequential 1MiB (Q= 8, T= 1): 1646.909 MB/s [ 1570.6 IOPS] < 5081.31 us>
Sequential 1MiB (Q= 1, T= 1): 1636.961 MB/s [ 1561.1 IOPS] < 639.57 us>
Random 4KiB (Q= 32, T=16): 944.222 MB/s [ 230522.9 IOPS] < 2218.81 us>
Random 4KiB (Q= 1, T= 1): 127.266 MB/s [ 31070.8 IOPS] < 31.93 us>

Profile: Default
Test: 1 GiB (x5) [Interval: 5 sec]
OS: Windows 10 [10.0 Build 18363] (x64)

このSSDを起動ドライブ(Cドライブ)としているが、起動ゴツ速く!その後の動作もサク!策!サク!策!

関連:NVMeSSDの速度計測と価格下落(2020年2月)

サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!サク!策!

注文時のカスタマイズで、HDDをナシにしてSSD(NVMe)にする方法もあるが、Lenovo公式で入れるとSSD(NVMe)は高いし、最安のSSD(NVMe)は128GBで容量が小さく、スグに埋まってしまうだろう。

なお、1TBのHDDと、128GBのSSD(NVMe)は、13,200円で同価格。

ドライブレスにはできないので、どちらかを選択しなければならない。

なンで、1TBのHDDの選択し、空いたM.2に自分で買ったAGI512G16AI198(512GB,AGI)を入れた次第である。

このアタリのカスタマイズについては、以下の動画を参照されたい。



購入はココThinkCentre M75q-1 Tiny(価格.com限定品)

無線LAN(Wi-Fi)とBluetooth



内蔵の無線LAN(Wi-Fi)とBluetoothは、Lenovoで注文すると4,400円だ。

Wi-Fi_Bluetooth_Lenovo

自分で用意する場合、NGFF key E(M.2 2230)が適合する。

例えば、Intelの9260NGWや、後継のAX200NGWがある。

インテル Intel Wireless-AC 9260 5GHz/2.4GHz 802.11ac MU-MIMO 1.73Gbps Wi-Fi + Bluetooth 5 Combo M.2 無線LANカード 9260NGW

1枚の板で、無線LAN(Wi-Fi)とBluetoothが追加されるのだ。

9260NGW
・発売:Q4 2017
・Wi-Fi:802.11ac(Wi-Fi 5)
・最大通信速度:6.9Gbps (最高速 1.73Gbps)
・Bluetooth 5.0

AX200NGW
・発売:Q2 2019
・Wi-Fi:802.11ax(Wi-Fi 6)
・最大通信速度:9.6Gbps (最高速 2.4Gbps)
・Bluetooth 5.1

共にIntel製品であるため、ドライバーはWindows10が標準で持っており、増設するだけで使用可能となる(パスワード等の設定は必要)。

コレを、マザーボード上のM.2(2230サイズ:幅22mm、長さ30mmの意)に挿すワケだが、Lenovoで「ナシ」で注文した場合、ネジやアンテナは付属していないので注意!

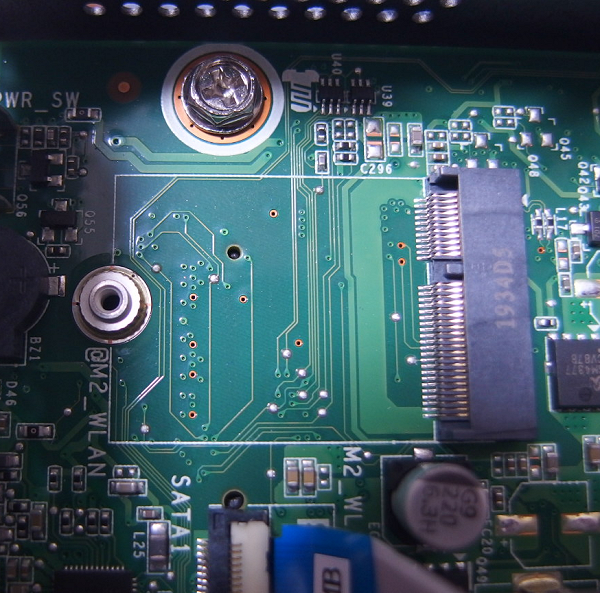

M.2(2230サイズ)_Lenovo

板自体は2千円程度で買えるが、アンテナの問題があるので、面倒ならLenovoで込み(4,400円)で買ってもいいだろう。

カネを使いたくないなら、有線接続(青歯ナシ)とするか、USB接続の子機(青歯ナシ)となる。

BUFFALO WiFi 無線LAN 子機 WI-U3-866DS 11ac 866+300Mbps USB3.0
BUFFALO WiFi 無線LAN 子機 WI-U3-866DS 11ac 866+300Mbps USB3.0

Bluetoothも、USBで追加できる。

エレコム Bluetooth USBアダプタ 超小型 Ver4.0 EDR/LE対応(省電力) Class2 Windows10対応 LBT-UAN05C2
エレコム Bluetooth USBアダプタ 超小型 Ver4.0 EDR/LE対応(省電力)  Class2  Windows10対応 LBT-UAN05C2

小型とは言え、USB端子が占有されるため、できれば内蔵(M.2 2230)としたいが...

当然、子機が802.11ac(Wi-Fi 5)や802.11ax(Wi-Fi 6)であっても、親機が対応していなければ、速度は低いモノとなる。

古ゐ親機を使っているのなら、この機に買い替えを検討されたい。

最新の802.11ax(Wi-Fi 6)でなくとも、802.11ac(Wi-Fi 5)かつ5GHz帯対応のモノなら、安く買えるハヅだ。

BUFFALO WiFi 無線LAN ルーター WHR-1166DHP4 11ac ac1200 866+300Mbps デュアルバンド 3LDK 2階建向け 【iPhone8/iPhoneX/iPhoneXS/Amazon Echo メーカー動作確認済み】
BUFFALO WiFi 無線LAN ルーター WHR-1166DHP4 11ac ac1200 866+300Mbps デュアルバンド 3LDK 2階建向け 【iPhone8/iPhoneX/iPhoneXS/Amazon Echo メーカー動作確認済み】

ツールレス(オープンシャーシ)



本体内部にアクセスするには、背面のネジ(インチネジ)を1つ外すだけでOKである。

背面のネジ_Lenovo

注文時のカスタマイズで「ツールレス(オープンシャーシ)」を選択すると、手回しネジとなり、ドライバー不要で開けられるが、たったソレだけで1,100円は高杉流!

ツールレス(オープンシャーシ)_Lenovo

アマゾンで買うと、300円しないから(笑)、ついでに買っておくとヨカロウ。

アイネックス ハンドルネジインチ黒 PB-031BK
アイネックス ハンドルネジインチ黒 PB-031BK

BIOSのアップデート



プリインストールされている「Lenovo VANTAGE」という管理ソフトで、BIOSのアップデートができるのでやっておくとヨカロ〜。

更新を確認したトコロ、バージョン「M2FKT1CA(20 Dec 2019)」が発見されたので、アップデートをしておいた。

BIOS_M2FKT1CA_Lenovo

DOS風の画面が現れて、勝手にアップデートしてくれる(再起動が必要)。

昔のように、起動ディスク(フロッピー)を用意し、文字をタタく必要はないw

ゲームの動作は?



CPU(APU)内蔵のGPU(Radeon Vega 11 Graphics)であるため、ガティのビデオカード搭載機には全く及ばないが、Intelの内蔵ビデオ(Intel HD/UHD Graphics)に比べると、かなりゑ〜模様。

ココでは、比較的新しいゲーム(PUBG Liteとエースコンバット7)を挙げておく。





他の画質設定やゲーム、及びベンチマークの動作状況については、以下の再生リストを参照されたい。

再生リスト:Lenovo ThinkCentre M75q-1 Tiny

ACアダプターで性能向上!



ゲーム負荷時の消費電力をワットチェッカーでモニターしてみると、60W前後に達しているので、本品付属のACアダプター(65W=20V×3.25A)を135W品(20V×6.75A)などに変えれば、スコアは上がる!

Lenovo_ACアダプター



パフォーマンスの上昇は、以下の動画で確認済である。





Radeon Vega 11 Graphicsにしてはイマイチだなぁ...と感じるのは、本体の性能不足ではなく、ACアダプターの非力さによる、電力不足だったのだ!

だが、注文時のカスタマイズでは、ACアダプターは65W品のみで、他の選択肢がナイのヌェ...

本機は薄型筐体で排熱ファンも薄いので、発熱を考慮して65Wで意図的に止めてると思われる。

調子に乗ッて130WのACアダプターを使(トゥコ)て、夏場ゑルァゐコトになッてもシラン(SILANE)で...

9.5mm厚のSSDは搭載不可!



余っている2.5インチのSSD(9.5mm厚)を搭載しようとしたら、厚すぎて固定できない罠wwwww

9.5mm厚SSD

厚ゐサカゐ/堺、穴(アヌァ)の位置が微妙に合わンのね!

標準で載ってる1TBのBarraCuda(Seagate)の厚みは7mmなので、どうやら7mm専用ッポゐ。

最近の2.5インチSSDの厚みは7mmなので無問題だが、古ゐ(厚ゐ)SSDを搭載しようとしている人は要注意ヌェ!

注文時のカスタマイズ方法



Eクーポンコード:ADKAKAKUOFFWE(80,080円引き)

構成をカスタマイズして3.2万円程度に抑ゑる方法は、以下の動画を参照のコト。



購入はココThinkCentre M75q-1 Tiny(価格.com限定品)

但し、平日だと、クーポンコードが変わり、割引も小さくなる模様(下図赤丸部分)。

平日_lenovo
↑平日の様子

金曜日の夜からADKAKAKUOFFWE(80,080円引き)が復活するようなので、安く注文するなら金曜夜,土曜,日曜を狙おう!

# 厳密には、月曜日の午前早くでもOKのよう(金曜同様、午前零時には連動していない)。

ADKAKAKUOFFWE(80,080円引き)

購入はココThinkCentre M75q-1 Tiny(価格.com限定品)

関連:[16,980円] ゲーミングモニター(C24G1/11,144Hz,24型,FHD,VA)を注文した件 [曲面パネル]

関連:[15,980円] ゲーミングモニター(C24G1/11,144Hz,24型,FHD,VA)がさらに安価になってる件 [曲面パネル]







BUFFALO WiFi 無線LAN 子機 WI-U3-866DS 11ac 866+300Mbps USB3.0
バッファロー (2017-05-16)
売り上げランキング: 1,225


アイネックス ハンドルネジインチ黒 PB-031BK
AINEX (2014-05-30)
売り上げランキング: 2,022

[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック



現在、NASは、NETGEARのReadyNAS 104を使用中。

NETGEAR ReadyNAS 104 3年保証 4ベイ Diskless 個人/SOHO RN10400-100AJS

現在使用中の、実際の値

3TBを4台搭載、X-RAID(RAID5)、アプリなし

ReadyNAS 104_2019年9月

・データ:5.72TB
・スナップショット:3.40GB
・空き:2.43TB

つまり、データ保存領域は、約8.15TB。

メーカーが謳うデータ保存領域は、12TBを4台で33TB。

これから計算するに、

・8TBを4台:22TB
・6TBを4台:16.5TB
・4TBを4台:11TB
・3TBを4台:8.25TB

実際の値と比べると分かるが、スナップショットなどにより、容量はさらに減る。

2019年9月頭時点での、HDDの価格(容量あたり単価で最安のもの)

・4TB(ST4000DM004):7,300円(1,825円/TB)
・6TB(ST6000DM003):11,500円(1,917円/TB)
・8TB(ST8000DM004):15,700円(1,962円/TB)

# WDよりもSeagateの方が安い。

10TBとなると、最安でもST10000VN0004(31,100円=3,110円/TB)と、ゴツ高ゐ。
12TBとなると、最安でもST12000VN0007(37,400円=3,117円/TB)と、ゴツ高ゐ。

14TB(ST14000VN0008)となると、メティアクティア高ゐ。
16TB(ST14000VN0008)となると、メティアクティア高ゐ。

よって、コスパと容量を考えると、8TBを4台として、22TBのNASを作るのがベスト。

ReadyNAS 104の後継であるReadyNAS 214が出ており、格段に性能が向上しているので、遅すぎる旧機種を選ぶ意味はない。

旧機種:ReadyNAS 104
CPU:シングルコア(1.2GHz)
RAM:512MB

新機種:ReadyNAS 214
CPU:クアッドコア(1.4GHz)
RAM:2GB

性能向上は、CPUで4倍以上、RAMでも4倍以上!

# かとゐッて、R/W速度が4倍になるハヅはナゐグァw

NETGEAR NAS ディスクレス 4ベイ スマホ/タブレット対応 アンチウィルス クラウド対応 ReadyNAS 214 3年保証 RN21400-100AJS

関連:ReadyNAS214とReadyNAS104の新旧性能比較(NETGEAR)

関連:NAS(ReadyNAS104)の容量と速度に悩ムァされてゐル事案!

そのコストは...

ReadyNAS 214:25,300円×1=25,300円
・8TB(ST8000DM004):15,700円×4=62,800円

ReadyNAS 214_2019年9月_アマゾン

合計:88,100円

意外とスルね...

結局、HDDが高ゐ!

容量増大の鈍化、そして価格下落の鈍化。

神乃國のメーカーが撤退し、雨工のSeagateやWDが独占、談合でウラで組み、闇会合で話シ合ゐをしてる状況では、容量も増えず、安くなるハヅもナゐ!


神乃國のメーカーが生き残っていれば、イマゴロ25TBで5千円が普通になってるンかはシラン(SILANE)。









[PR] au WALLETカードの情報 - auのプリペイドカードでショッピングをおトクに!

このエントリーをはてなブックマークに追加 mixiチェック

このページのトップヘ
